Mục đích của lõi biến áp là gì?

Ở trung tâm của mỗi hệ thống điện là một bộ phận tưởng chừng như đơn giản nhưng lại cực kỳ quan trọng: mạch từ truyền và hạn chế dòng điện từ. Khi các kỹ sư và chuyên gia mua sắm hỏi “Mục đích của lõi máy biến áp là gì?” , câu trả lời vượt xa vật lý cơ bản. các lõi máy biến áp đóng vai trò là hệ thống thần kinh trung ương chuyển đổi điện áp, cho phép truyền năng lượng hiệu quả từ cuộn sơ cấp sang cuộn thứ cấp đồng thời giảm thiểu tổn thất ký sinh. Nếu không có đường dẫn từ được thiết kế tốt, các mạng điện xoay chiều hiện đại sẽ gặp phải tình trạng kém hiệu quả, nóng quá mức và điều chỉnh điện áp không ổn định. Bài viết này cung cấp một sự kiểm tra toàn diện, có định hướng ứng dụng về lõi máy biến áp , phân loại vật liệu, biến thể cấu trúc và vai trò quan trọng của chúng trong cơ sở hạ tầng điện hiện đại—từ các trạm biến áp quy mô tiện ích đến sàn nhà máy thông minh.

1. Lõi máy biến áp loại lõi: Công cụ truyền thống

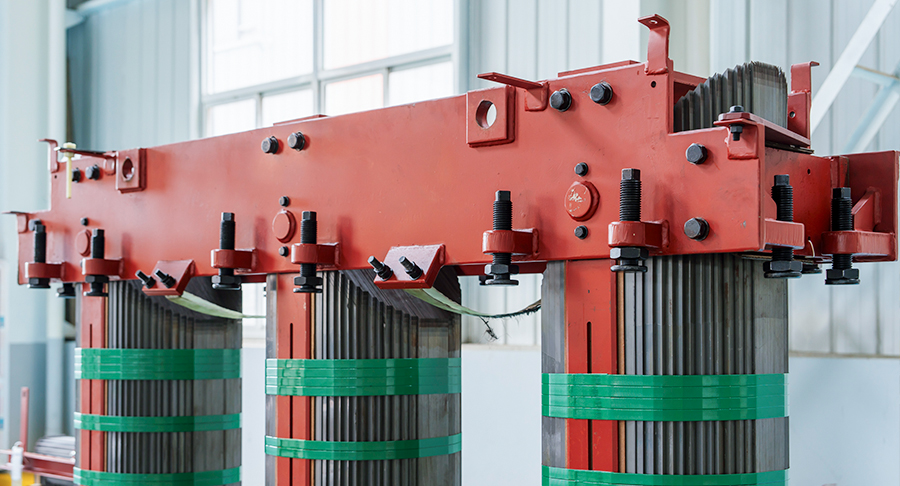

Cấu hình loại lõi đại diện cho kiến trúc được triển khai rộng rãi nhất trong các ứng dụng công suất trung bình và lớn. Trong thiết kế này, mạch từ bao gồm hai nhánh (chân) thẳng đứng được nối với nhau bằng các ách trên và dưới, với các cuộn dây sơ cấp và thứ cấp quấn quanh mỗi nhánh. Mục đích cơ bản của những lõi máy biến áp là để cung cấp một đường dẫn có độ trở kháng thấp cho từ thông, đảm bảo rằng phần lớn lực từ động được tạo ra bởi cuộn dây sơ cấp sẽ liên kết với cuộn dây thứ cấp. Lõi máy biến áp loại lõi thường được chế tạo từ các lớp thép silicon định hướng dạng hạt (CRGO), có tính thấm từ tính đặc biệt dọc theo hướng lăn, trực tiếp làm giảm dòng điện kích thích và tổn thất không tải.

Từ quan điểm kỹ thuật, thiết kế kiểu lõi mang lại những lợi thế khác biệt về khả năng tiếp cận cuộn dây và hiệu quả làm mát. Do các cuộn dây được phân bổ trên hai nhánh riêng biệt nên khả năng tản nhiệt đồng đều hơn, cho phép mật độ công suất cao hơn mà không vượt quá giới hạn nhiệt. Các ứng dụng điển hình bao gồm máy biến áp tăng cường trong các trang trại năng lượng tái tạo, máy biến áp phân phối công nghiệp có công suất từ ​​500 kVA đến 50 MVA và máy biến áp lực kéo cho hệ thống đường sắt. So với các lựa chọn thay thế kiểu vỏ, kiểu lõi lõi máy biến áp chứng tỏ khả năng chịu ngắn mạch vượt trội nhờ sự phân bố từ thông đối xứng, giúp giảm thiểu ứng suất cơ học lên cuộn dây trong điều kiện sự cố.

Phạm vi toàn diện của chúng tôi về lõi máy biến áp bao gồm cả hình học loại lõi tiêu chuẩn và tùy chỉnh, với độ dày cán từ 0,23 mm đến 0,35 mm để cân bằng hiệu suất tổn thất và khả năng sản xuất. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã cải tiến dây chuyền sản xuất loại lõi của mình để đạt được hệ số xếp chồng vượt quá 97%, đảm bảo rằng mặt cắt từ tính hiệu quả phù hợp chặt chẽ với các giá trị thiết kế lý thuyết. Với hơn 46 nhân viên kỹ thuật chuyên nghiệp, công ty áp dụng các kỹ thuật ghi chép bằng laser tiên tiến để giảm tổn thất do tinh chỉnh miền, cung cấp các lõi luôn đáp ứng hoặc vượt tiêu chuẩn IEC và IEEE.

Thông số kỹ thuật chính cho thiết kế loại lõi

• Dải công suất điển hình: 500 kVA – 50 MVA
• Mật độ từ thông: 1,5 – 1,7 T (vật liệu CRGO)
• Giảm tổn thất không tải: thấp hơn 15–20% so với lõi cán nóng thông thường
• Phương pháp làm mát: Tuần hoàn dầu/khí tự nhiên hoặc dầu cưỡng bức
• Ưu tiên cho: Mạng lưới phân phối, trang trại gió ngoài khơi, công nghiệp nặng

2. Lõi biến áp kiểu vỏ: Tối đa hóa khả năng ngăn chặn dòng thông lượng

Ngược lại với cách bố trí kiểu lõi, kiểu shell lõi máy biến áp bao quanh các cuộn dây bằng vật liệu từ tính ở tất cả các phía, "bao bọc" các cuộn dây trong mạch sắt một cách hiệu quả. Cấu hình này có một nhánh trung tâm mang dòng chính, với hai đường quay trở lại (các nhánh bên ngoài) mang lại lực cản cực kỳ thấp. Mục đích chính vẫn giống nhau—để dẫn hướng và tập trung từ thông—nhưng hình học kiểu vỏ đạt được phản ứng rò rỉ thấp hơn đáng kể và điều chỉnh điện áp tốt hơn khi chịu tải nặng. Những cái này lõi máy biến áp đặc biệt có giá trị trong các ứng dụng dòng điện cao, điện áp thấp như máy biến áp lò, máy biến áp chỉnh lưu cho các nhà máy điện phân và hệ thống UPS quy mô lớn.

Tính toàn vẹn về cấu trúc của thiết kế kiểu vỏ cho phép độ bền cơ học cao hơn, khiến chúng phù hợp cho việc lắp đặt ở những nơi có lực ngắn mạch cực lớn. Hơn nữa, do từ thông phân chia đối xứng giữa hai nhánh bên ngoài nên sự mất cân bằng từ tính thực được giảm thiểu, giảm tiếng ồn có thể nghe được và tổn thất tản lạc trong các cấu trúc kim loại liền kề. Tuy nhiên, hiệu suất này phải trả giá bằng việc tăng mức tiêu thụ nguyên liệu và xếp chồng lớp phức tạp hơn, làm tăng chi phí sản xuất tổng thể. Đối với các ứng dụng quan trọng trong đó độ tin cậy và độ ổn định điện áp là tối quan trọng, loại vỏ lõi máy biến áp vẫn là lựa chọn ưu tiên mặc dù mức đầu tư trả trước cao hơn.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia giải quyết những thách thức sản xuất này thông qua thiết bị xếp chồng tự động độc quyền và hệ thống cắt chính xác. Quá trình sản xuất lõi dạng vỏ của công ty sử dụng các khớp nối dạng bậc và các góc giảm nhẹ để giảm lực cản của khớp, giúp đạt được tổn thất trong lõi thấp hơn 8–12% so với kết cấu lõi dạng đối đầu thông thường. Bằng cách tích hợp hệ thống kho xưởng thông minh với giám sát chất lượng theo thời gian thực, Jiangsu Jingtianxia đảm bảo rằng mọi lõi loại vỏ rời khỏi nhà máy đều có độ thấm và dung sai cơ học nhất quán, hỗ trợ khách hàng toàn cầu trong các ngành công nghiệp từ luyện nhôm đến năng lượng dự phòng của trung tâm dữ liệu.

Đặc điểm nổi bật của lõi loại vỏ

1. Độ bền ngắn mạch vượt trội nhờ hỗ trợ cuộn dây được bao bọc hoàn toàn
2. Điện kháng rò rỉ thấp hơn (thường là 5–8% so với 10–15% đối với loại lõi)
3. Giảm từ trường tản lạc, cho phép khoảng cách giữa các pha gần hơn
4. Chi phí vật liệu cao hơn nhưng tuổi thọ dài hơn trong môi trường hoạt động khắc nghiệt
5. Thường được chỉ định cho các quá trình điện hóa và truyền động lực kéo nặng

3. Lõi biến áp kim loại vô định hình: Biên giới hiệu quả thế hệ tiếp theo

Hợp kim kim loại vô định hình, thường được gọi là thủy tinh kim loại, thể hiện sự thay đổi mô hình trong kỹ thuật vật liệu từ tính. Không giống như các loại thép silicon tinh thể thông thường, những loại này lõi máy biến áp được tạo ra bằng quá trình hóa rắn nhanh (dập tắt) từ trạng thái nóng chảy, dẫn đến cấu trúc nguyên tử không kết tinh thể hiện độ kháng từ cực thấp và độ từ giảo gần như bằng không. Mục đích chính của việc sử dụng kim loại vô định hình để lõi máy biến áp là giảm đáng kể tổn thất không tải—thường bằng 60–70% so với thép CRGO cao cấp—trong khi vẫn duy trì mức mật độ từ thông tương đương (khoảng 1,35–1,45 T). Điều này làm cho lõi vô định hình đặc biệt hấp dẫn đối với các máy biến áp phân phối hoạt động trong điều kiện tải nhẹ trong thời gian dài, chẳng hạn như trong lưới điện dân dụng và các dự án điện khí hóa nông thôn.

Từ góc độ sản xuất, kim loại vô định hình đặt ra những thách thức đặc biệt: vật liệu cực mỏng (khoảng 0,025 mm) và nổi tiếng là giòn, cần có thiết bị cắt và xếp chồng chuyên dụng để tránh các vết nứt vi mô làm giảm hiệu suất từ ​​tính. Hơn nữa, mật độ từ thông bão hòa thấp hơn CRGO, đòi hỏi tiết diện lõi lớn hơn để có cùng mức công suất. Bất chấp những hạn chế này, chi phí tiết kiệm được trong vòng đời do giảm tổn thất năng lượng thường lớn hơn chi phí ban đầu, đặc biệt là ở những khu vực có giá điện cao hoặc yêu cầu nghiêm ngặt về giảm lượng carbon. Nâng cao lõi máy biến áp được làm từ hợp kim vô định hình ngày càng được sử dụng rộng rãi cho các dự án công trình xanh, trung tâm sạc xe điện và lưới điện siêu nhỏ thông minh nơi mỗi watt giờ đều có giá trị.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã phát triển các dây chuyền xử lý chuyên dụng cho lõi kim loại vô định hình, kết hợp các quy trình ủ và cắt ứng suất thấp để bảo toàn các đặc tính từ tính độc đáo của vật liệu. Đội ngũ kỹ thuật của công ty, bao gồm hơn 46 chuyên gia R&D, hợp tác với các nhà khoa học vật liệu để tối ưu hóa hình học lõi nhằm giảm thiểu tổn thất khớp, đạt hiệu suất toàn tải trên 99,2% ở các đơn vị nguyên mẫu. Bằng cách kết hợp công nghệ lõi vô định hình với máy cắt ngang thông minh và hậu cần tự động, Jiangsu Jingtianxia cung cấp giải pháp chìa khóa trao tay giúp kết nối thiết kế hiệu quả cao với sản xuất quy mô công nghiệp, phục vụ những khách hàng yêu cầu cả trách nhiệm về môi trường và vận hành xuất sắc.

Ưu điểm ứng dụng của lõi vô định hình

• Giảm tổn thất không tải: lên tới 70% so với CRGO thông thường
• Lý tưởng cho các cấu hình tải theo chu kỳ (ví dụ: chế độ chờ qua đêm, hoạt động không liên tục)
• Nhiệt độ hoạt động thấp hơn do giảm sinh nhiệt
• Tuổi thọ máy biến áp kéo dài (giảm lão hóa nhiệt của cách điện)
• Được ưa thích bởi các tiện ích theo đuổi mục tiêu không có carbon

Ma trận hiệu suất so sánh

4. Lõi khớp nối từng bước và lõi giảm nhẹ: Kỹ thuật chính xác để giảm thiểu tổn thất

Ngoài việc phân loại vĩ mô về hình dạng và vật liệu lõi, hình dạng khớp bên trong đóng vai trò quyết định trong việc xác định hiệu suất tổng thể của lõi. Các khớp nối bậc thang, còn được gọi là các khớp nối so le hoặc xen kẽ, sắp xếp các lớp cán liên tiếp với các lớp chồng lên nhau, phân phối hiệu quả lực cản khe hở không khí trên nhiều bề mặt. Kỹ thuật này làm giảm độ bão hòa từ thông cục bộ xảy ra ở các khớp đối đầu thông thường, giảm cả tổn thất không tải và dòng điện từ hóa. Mặt khác, các khớp nối giảm nhẹ sử dụng các đường cắt có góc chính xác (thường là 45 độ) tại các giao điểm góc của chạc và các chi, căn chỉnh hướng lăn của thép định hướng thớ với đường từ thông để giảm thiểu lực cản ở mỗi lần uốn. Nâng cao lõi máy biến áp tích hợp cả tính năng vòng bước và tính năng giảm nhẹ để đạt được mức giảm tổn thất từ 10–15% so với các cụm lắp ráp đối đầu đơn giản.

Độ chính xác trong sản xuất cần thiết cho các loại mối nối này đòi hỏi máy cắt ngang cao cấp có khả năng định vị lưỡi cắt được điều khiển bằng CNC và đo độ dày theo thời gian thực. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã đầu tư rất nhiều vào thiết bị xếp lõi tự động giúp duy trì sự liên kết ở mức micron trên hàng trăm lớp cán mỏng, đảm bảo phân phối khe hở không khí nhất quán và hiệu suất điện từ có thể lặp lại. Lõi step-lap của công ty được triển khai rộng rãi trong các máy biến áp phân phối hiệu suất cao cung cấp cho các công ty điện lực ở Châu Âu và Bắc Mỹ, nơi các quy định nghiêm ngặt về Thiết kế sinh thái bắt buộc phải có giới hạn tổn thất tối đa. Bằng cách kết hợp việc cắt góc giảm nhẹ với xếp chồng tự động, Jiangsu Jingtianxia đạt được hệ số xếp chồng là 97,5% đối với lõi CRGO, giúp tiết kiệm năng lượng hữu hình trong vòng đời sử dụng 30 năm của máy biến áp.

Hơn nữa, hệ thống kho xưởng thông minh của công ty theo dõi từng lô cán trong toàn bộ chuỗi sản xuất—từ rạch và cắt đến ủ và kiểm tra lần cuối—đảm bảo truy xuất nguồn gốc đầy đủ và tuân thủ các kế hoạch chất lượng dành riêng cho khách hàng. Sự tích hợp theo chiều dọc này, được hỗ trợ bởi các dây chuyền sản xuất hậu cần tự động, cho phép Giang Tô Jingtianxia cung cấp nguyên mẫu nhanh chóng và thời gian thực hiện ngắn cho hình học lõi tùy chỉnh, một lợi thế quan trọng cho các dự án có tiến độ xây dựng chặt chẽ.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt cơ bản giữa lõi máy biến áp loại lõi và loại vỏ là gì?

Sự khác biệt chính nằm ở cách sắp xếp cuộn dây đến lõi. Trong loại lõi lõi máy biến áp , các cuộn dây bao quanh các nhánh từ, trong khi ở thiết kế kiểu vỏ, mạch từ bao quanh các cuộn dây ở nhiều phía. Loại lõi mang lại khả năng làm mát tốt hơn và chi phí thấp hơn, trong khi loại vỏ mang lại khả năng phản ứng rò rỉ thấp hơn và độ bền ngắn mạch vượt trội cho các ứng dụng dòng điện cao.

Câu 2: Làm thế nào để lõi biến áp kim loại vô định hình giảm tổn thất năng lượng so với lõi CRGO thông thường?

Hợp kim vô định hình thiếu cấu trúc hạt tinh thể, giúp loại bỏ hầu như tính dị hướng từ và giảm tổn thất trễ từ 60–70%. Ngoài ra, điện trở suất cao hơn (khoảng ba lần so với CRGO) giúp giảm thiểu tổn thất dòng điện xoáy, khiến chúng trở thành lựa chọn tiết kiệm năng lượng nhất cho máy biến áp phân phối có hệ số tải thấp.

Câu 3: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đóng vai trò gì trong chuỗi cung ứng lõi máy biến áp?

Giang Tô Jingtianxia là nhà sản xuất tích hợp theo chiều dọc chuyên thiết kế, sản xuất và cung cấp độ chính xác lõi máy biến áp trên tất cả các danh mục chính. Công ty kết hợp hơn 46 chuyên gia kỹ thuật với các hệ thống xếp, cắt và lưu kho tự động để cung cấp các giải pháp toàn diện—từ lõi vòng xếp CRGO đến các cụm kim loại vô định hình—được hỗ trợ bởi kiểm soát chất lượng nghiêm ngặt và hỗ trợ hậu cần toàn cầu.

Câu hỏi 4: Tại sao thiết kế mối nối (từng bước hoặc giảm nhẹ) lại quan trọng đối với hiệu suất của lõi máy biến áp?

Hình học của khớp ảnh hưởng trực tiếp đến lực từ trở tại các bề mặt tiếp xúc giữa ách và chi. Các khớp nối bậc thang và khớp giảm nhẹ làm giảm độ bão hòa cục bộ và viền từ thông, giúp giảm tổn thất không tải và dòng điện từ hóa từ 10–15%. Đối với máy biến áp hiệu suất cao, những thiết kế khớp nối chính xác này rất cần thiết để đáp ứng các quy định nghiêm ngặt về năng lượng và tiết kiệm chi phí lâu dài.
