Máy cắt ngang lõi được sử dụng trong ngành máy biến áp là gì?

Trong hệ sinh thái sản xuất máy biến áp hiện đại, độ chính xác và hiệu quả không chỉ là mục tiêu vận hành mà còn là những yêu cầu cơ bản về độ tin cậy của sản phẩm và kiểm soát chi phí. Trọng tâm của môi trường định hướng chính xác này là máy cắt ngang lõi , một loại thiết bị chuyên dụng được thiết kế để xử lý các tấm thép silicon thành các kích thước chính xác cần thiết cho việc cán lõi máy biến áp. Không giống như các dây chuyền cắt hoặc rạch thông dụng, những máy này được thiết kế để xử lý các đặc tính vật lý độc đáo của thép điện định hướng dạng hạt, đảm bảo hình thành gờ tối thiểu, đường cắt góc chính xác và hệ số xếp chồng nhất quán. Bài viết này cung cấp một sự kiểm tra kỹ thuật toàn diện về cách máy cắt ngang lõi chức năng trong ngành máy biến áp, phân loại chính của chúng và vai trò quan trọng của chúng trong quy trình sản xuất thông minh hiện đại.

Lõi máy biến áp, thường được chế tạo từ các lớp thép silicon mỏng xếp chồng lên nhau, xác định hiệu suất từ ​​tính, tổn thất không tải và hiệu suất nhiệt tổng thể của thiết bị. Bất kỳ sai lệch nào về chiều dài vết cắt, độ vuông góc hoặc chất lượng cạnh đều trực tiếp dẫn đến tổn thất dòng điện xoáy tăng lên hoặc tiếng ồn có thể nghe được. Vì vậy, máy cắt ngang lõi không phải là máy cắt độc lập mà là hệ thống tích hợp kết hợp cơ cấu cấp liệu, bộ phận làm thẳng, bộ mã hóa đo lường chính xác và trạm đục lỗ hoặc khía khía tốc độ cao. Để đánh giá đầy đủ tiện ích của chúng, cần phải kiểm tra ba loại sản phẩm chính đang thống trị thị trường hiện tại: dây chuyền cắt mô-đun tốc độ cao , kéo cắt ngang CNC chính xác và hệ thống xếp và cắt tích hợp . Mỗi danh mục giải quyết các quy mô sản xuất, cấp độ vật liệu và yêu cầu tự động hóa riêng biệt, cung cấp cho nhà sản xuất một phương pháp tiếp cận phù hợp để chế tạo cốt lõi.

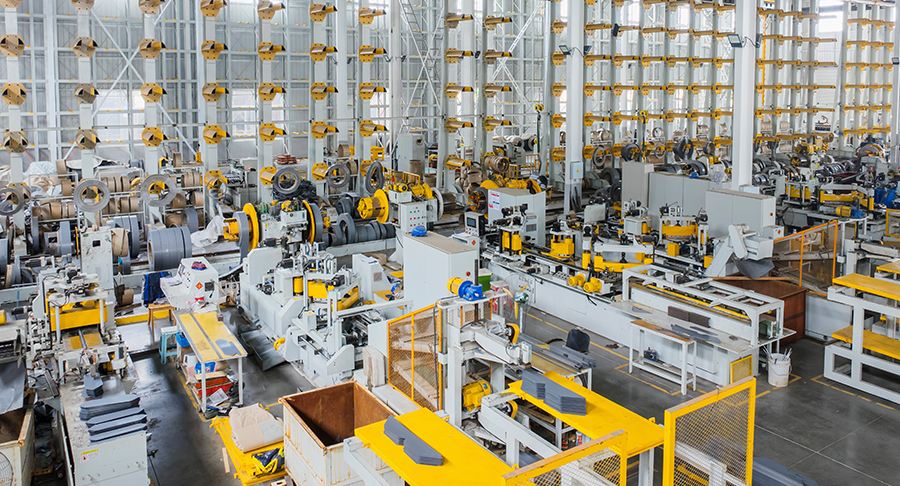

1. Dây chuyền cắt mô-đun tốc độ cao

Sự phân loại chính đầu tiên bao gồm dây chuyền cắt mô-đun tốc độ cao , được thiết kế cho hoạt động liên tục, công suất cao điển hình của các nhà sản xuất máy biến áp quy mô lớn. Những cái này máy cắt ngang lõi hoạt động ở tốc độ dây chuyền vượt quá 120 mét mỗi phút, kết hợp các cuộn cấp liệu được điều khiển bằng servo và các thuật toán bù chiều dài theo thời gian thực. Đặc điểm nổi bật của loại sản phẩm này là kiến ​​trúc mô-đun—dây chuyền có thể được mở rộng với các bộ phận đục lỗ bổ sung, trạm khía chữ V hoặc thậm chí băng tải xếp chồng tự động mà không cần thay thế khung cơ sở. Đối với các nhà sản xuất sản xuất máy biến áp phân phối với số lượng lớn, mô đun này mang đến một lộ trình rõ ràng để nâng cấp công suất đồng thời bảo vệ vốn đầu tư ban đầu.

Về mặt chức năng, dây chuyền mô-đun tốc độ cao bắt đầu bằng một bộ tháo cuộn xử lý các cuộn dây có tải trọng lên đến 25 tấn, sau đó là một bộ cân bằng chính xác để loại bỏ bộ cuộn dây. Trạm cắt sử dụng máy cắt quay hoặc lưỡi chém được dẫn động bằng động cơ AC mô-men xoắn cao, đạt được chiều dài cắt với dung sai ±0,05 mm. Các mô hình tiên tiến tích hợp khả năng phát hiện cạnh quang học để bù đắp cho sự dịch chuyển của vật liệu, đảm bảo rằng vết cắt ngang vẫn vuông góc hoàn hảo với hướng cán. Loại này vượt trội trong việc gia công thép silicon loại M4 và M5 tiêu chuẩn, thường được sử dụng trong máy biến áp ngâm trong dầu có công suất lên đến 10 MVA. Điểm khác biệt chính là khả năng duy trì chất lượng ổn định ở tốc độ cao đồng thời hỗ trợ chuyển đổi nhanh chóng giữa các thiết kế lõi khác nhau, thường là trong vòng 15 phút.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã phát triển một dây chuyền mô-đun tốc độ cao độc quyền kết hợp giám sát độ dày theo thời gian thực và điều chỉnh khe hở lưỡi thích ứng, giải quyết một trong những thách thức dai dẳng nhất trong việc cắt tốc độ cao—sự phát triển của lưỡi dao trong quá trình sản xuất kéo dài. Với hơn 46 chuyên gia kỹ thuật nội bộ, công ty đã cải tiến các thuật toán kiểm soát nguồn cấp dữ liệu để giảm 40% độ lệch chiều dài so với các hệ thống thông thường. Giải pháp này đặc biệt được đánh giá cao bởi các khách hàng sản xuất lõi hợp kim vô định hình, trong đó ngay cả những khiếm khuyết nhỏ ở cạnh cũng có thể gây khó khăn đáng kể cho việc lắp ráp.

• Tốc độ cắt tối đa: 150 m/phút với khả năng giảm rung chủ động.
• Khả năng đục lỗ tích hợp: tối đa 4 bậc trên mỗi chu kỳ với độ sâu có thể lập trình.
• Tự động thu thập phế liệu và cắt cạnh để hoạt động liên tục.
• Giao diện chẩn đoán từ xa tương thích với hệ thống MES của nhà máy.

So với các loại khác, dây chuyền mô-đun tốc độ cao mang lại chi phí trên mỗi bộ phận thấp nhất trong thời gian sản xuất dài nhưng yêu cầu diện tích sàn lớn hơn và đào tạo người vận hành phức tạp hơn. Đây là lựa chọn ưu tiên cho các nhà máy biến áp chuyên dụng có danh mục sản phẩm ổn định.

2. Máy cắt ngang CNC chính xác

Loại thứ hai bao gồm kéo cắt ngang CNC chính xác , ưu tiên độ chính xác và tính linh hoạt so với thông lượng thô. Những cái này máy cắt ngang lõi thường được sử dụng trong môi trường xưởng làm việc hoặc để phát triển nguyên mẫu, trong đó độ dài cắt thay đổi thường xuyên và các loại vật liệu trải dài từ thép silicon tiêu chuẩn đến hợp kim siêu mỏng có độ thấm cao. Không giống như các dòng mô-đun, máy cắt chính xác sử dụng cấu trúc khung chữ C cứng và hệ thống dẫn động lưỡi cơ thủy lực mang lại đường cắt vuông góc, sạch sẽ với độ lệch lưỡi tối thiểu, đạt được dung sai chặt chẽ ± 0,02 mm trên chiều rộng 1000 mm.

Quy trình vận hành của máy cắt chính xác bao gồm máy cấp liệu con lăn điều khiển bằng servo với bộ mã hóa tuyệt đối, thước đo lùi có thể lập trình để cài đặt độ dài và bảng điều khiển kỹ thuật số lưu trữ tới 500 chương trình cắt. Đặc điểm kỹ thuật nổi bật là thích ứng nhanh chóng khả năng cắt, trong đó lực cắt bắt đầu cắt trong khi vật liệu vẫn đang chuyển động, giảm thời gian chu trình mà không ảnh hưởng đến độ chính xác. Điều này làm cho danh mục này trở nên lý tưởng để sản xuất các lõi lớp và các khớp nối xen kẽ, trong đó mỗi lớp cán đòi hỏi các kích thước hơi khác nhau để đạt được sự phân bổ từ thông tối ưu. Máy cũng hỗ trợ cắt góc tới 45 độ, mở rộng ứng dụng cho máy biến áp lõi quấn.

Các kịch bản ứng dụng điển hình bao gồm xưởng sửa chữa và bảo trì, phòng thí nghiệm nghiên cứu và nhà sản xuất máy biến áp chuyên dụng hàng loạt nhỏ cho các ứng dụng đường sắt hoặc hàng hải. Ưu điểm khác biệt nằm ở khả năng xử lý các vật liệu dễ vỡ—chẳng hạn như thép cảm ứng cao dày 0,18 mm—mà không tạo ra các vết nứt hoặc tách lớp ở cạnh, một vấn đề thường xảy ra với máy cắt quay tốc độ cao. Hơn nữa, giao diện CNC cho phép tích hợp liền mạch với các hệ thống CAD, cho phép nhập trực tiếp các mẫu cắt từ phần mềm thiết kế cốt lõi.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp một biến thể cắt chính xác được trang bị mô-đun kiểm tra cạnh dựa trên tia laze giúp loại bỏ bất kỳ tấm nào có vệt siêu nhỏ vượt quá 0,03 mm, đảm bảo rằng chỉ các lớp ghép không có khuyết tật mới được đưa đến trạm xếp chồng. Khả năng này phù hợp với danh mục đầu tư rộng hơn của công ty, bao gồm thiết bị xếp chồng thông minh và kho bãi tự động, tạo ra một hệ thống đảm bảo chất lượng khép kín. Loại máy cắt chính xác, mặc dù chậm hơn so với các dòng mô-đun, nhưng mang lại bề mặt hoàn thiện vượt trội và thường được triển khai như một máy bổ sung cho các đơn hàng có khối lượng thấp, hỗn hợp cao.

1. Đặt chiều dài cắt mục tiêu và góc vát thông qua màn hình cảm ứng HMI.
2. Tải cuộn dây và bắt đầu chu trình làm thẳng tự động.
3. Thực hiện cắt thử và xác minh kích thước bằng bộ so sánh quang học tích hợp.
4. Bắt đầu sản xuất; hệ thống tự động điều chỉnh bù nguồn cấp dữ liệu dựa trên phản hồi của bộ mã hóa thời gian thực.

Về mặt chi phí-lợi ích, máy cắt CNC chính xác đòi hỏi mức đầu tư ban đầu cao hơn trên mỗi đơn vị sản phẩm nhưng mang lại tính linh hoạt tuyệt vời, khiến chúng không thể thiếu đối với các nhà sản xuất máy biến áp đáp ứng các thông số kỹ thuật đa dạng của khách hàng.

3. Hệ thống xếp và cắt tích hợp

Loại thứ ba và có công nghệ tiên tiến nhất là hệ thống xếp và cắt tích hợp , kết hợp cắt ngang với xếp chồng robot thành một quy trình liên tục duy nhất. Những cái này máy cắt ngang lõi không chỉ đơn thuần là các công cụ cắt mà còn là các ô làm việc hoàn chỉnh giúp biến cuộn dây thành các gói lõi sẵn sàng lắp ráp. Hệ thống này bao gồm một mô-đun cắt ngược dòng—thường là máy cắt chính xác hoặc máy cắt quay tốc độ cao—tiếp theo là một băng tải cung cấp các lớp cắt cho robot giàn đa trục hoặc bộ phận gắp và đặt kiểu delta. Robot sắp xếp từng lớp màng theo trình tự xếp chồng được xác định trước, áp dụng lực kết dính hoặc khóa liên động theo yêu cầu.

Sự đổi mới kỹ thuật cốt lõi là kiểm soát đăng ký thời gian thực , trong đó mô-đun cắt và rô-bốt xếp chồng có chung một hệ tọa độ lấy từ cảm biến cạnh và camera quan sát. Điều này đảm bảo rằng mỗi lớp được xếp chồng lên nhau với độ chính xác góc tốt hơn 0,01°, rất quan trọng để giảm tổn thất lõi trong các máy biến áp hiệu suất cao (IE4 trở lên). Hệ thống này cũng bao gồm một trạm cân tích hợp tính toán hệ số xếp chồng trên mỗi lớp, cung cấp phản hồi ngay lập tức để điều chỉnh quy trình. Loại này chủ yếu được sử dụng cho máy biến áp công suất lớn (trên 50 MVA) và máy biến áp lực kéo trong đó trọng lượng lõi và tính đối xứng ảnh hưởng trực tiếp đến hiệu suất động.

So với việc cắt độc lập và xếp chồng thủ công, hệ thống tích hợp giúp giảm tới 70% sự phụ thuộc vào lao động và loại bỏ hư hỏng do xử lý, điều này đặc biệt có lợi cho các vật liệu có khổ mỏng (0,15 mm). Tuy nhiên, độ phức tạp của hệ thống đòi hỏi phần mềm tinh vi để tạo mẫu, sắp xếp các lớp và tránh xung đột. Nó cũng đòi hỏi mức độ bảo trì dự đoán cao hơn do hoạt động đồng bộ của các hệ thống con cơ khí, khí nén và thị giác.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã triển khai các hệ thống xếp và cắt tích hợp của mình tại một số nhà máy biến áp cấp 1 trên khắp châu Á, đạt được mức giảm 25% thời gian chu kỳ lắp ráp lõi. Các thuật toán xếp chồng độc quyền của công ty, được phát triển bởi đội ngũ gồm 46 tài năng kỹ thuật chuyên nghiệp, tính đến độ cong vênh và độ dày của vật liệu, điều chỉnh linh hoạt lực nhấc và góc đặt của rô-bốt. Giải pháp này là một phần trong danh mục thông minh toàn diện của công ty, bao gồm các dây chuyền hậu cần tự động và hệ thống kho bãi, nhấn mạnh cam kết của công ty về các giải pháp sản xuất kỹ thuật số toàn diện cho ngành điện.

Thông qua khuôn khổ ba loại này, rõ ràng là việc lựa chọn máy cắt ngang lõi phụ thuộc vào việc cân bằng khối lượng sản xuất, sự đa dạng về vật liệu và mức độ tích hợp với hoạt động lắp ráp ở khâu sau. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia giải quyết sự đa dạng này bằng cách cung cấp cả ba cấu hình, được hỗ trợ bởi mạng lưới dịch vụ hậu mãi mạnh mẽ và tư vấn tối ưu hóa quy trình. Sự hiểu biết sâu sắc của công ty về vật lý cốt lõi, kết hợp với việc sản xuất nội bộ các bộ phận cơ khí quan trọng, cho phép công ty điều chỉnh các thông số của từng máy cho phù hợp với loại thép từ tính cụ thể và hình dạng lõi mà khách hàng yêu cầu. Cho dù ưu tiên là thông lượng tối đa, độ chính xác tối đa hay tự động hóa hoàn toàn, ngành công nghiệp máy biến áp hiện đại đều dựa vào các hệ thống cắt chuyên dụng này để duy trì khả năng cạnh tranh trong thị trường toàn cầu ngày càng hướng tới hiệu quả.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa dây chuyền mô-đun tốc độ cao và máy cắt CNC chính xác là gì?

Dây chuyền mô-đun tốc độ cao ưu tiên năng suất và được thiết kế để sản xuất liên tục, khối lượng lớn các tấm lõi tiêu chuẩn, thường đạt tốc độ trên 120 m/phút với dung sai vừa phải (± 0,05 mm). Ngược lại, máy cắt CNC chính xác tập trung vào độ chính xác và tính linh hoạt, mang lại dung sai chặt chẽ hơn (± 0,02 mm) và thời gian chuyển đổi nhanh hơn, khiến nó phù hợp với các công việc vật liệu hỗn hợp và thời gian ngắn. Dây chuyền mô-đun tiết kiệm chi phí hơn khi sản xuất hàng loạt, trong khi lưỡi cắt mang lại chất lượng cạnh vượt trội cho các thiết kế từ tính đòi hỏi khắt khe.

Câu hỏi 2: Hệ thống xếp và cắt tích hợp cải thiện chất lượng cốt lõi như thế nào so với các quy trình riêng biệt?

Các hệ thống tích hợp loại bỏ việc xử lý thủ công giữa cắt và xếp chồng, giảm nguy cơ hư hỏng cạnh, lệch và nhiễm bẩn. Chúng cũng cho phép phản hồi đăng ký theo thời gian thực, đảm bảo rằng mỗi lớp màng được đặt với độ chính xác góc tốt hơn 0,01°. Điều này trực tiếp làm giảm tổn thất lõi và cải thiện hiệu suất của máy biến áp. Hơn nữa, hệ thống sẽ tự động loại bỏ các lớp ghép vượt quá dung sai, ngăn chặn các lớp bị lỗi xâm nhập vào gói lõi.

Câu 3: Loại nào máy cắt ngang lõi Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia có chuyên về không?

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia sản xuất và tích hợp cả ba loại chính—dây chuyền mô-đun tốc độ cao, máy cắt CNC chính xác và hệ thống xếp chồng tích hợp. Công ty cũng cung cấp các giải pháp tùy chỉnh cho vật liệu lõi tinh thể nano và vô định hình. Với hơn 46 chuyên gia kỹ thuật, công ty tập trung vào các thuật toán điều khiển thông minh và các tính năng bảo trì dự đoán, cung cấp một bộ hoàn chỉnh từ các máy riêng lẻ đến các xưởng chế tạo lõi hoàn toàn tự động.

Câu hỏi 4: Máy cắt CNC chính xác có thể xử lý các vết cắt góc cho lõi máy biến áp từng bước không?

Có, hầu hết các loại kéo CNC chính xác đều được trang bị khả năng cắt góc nghiêng có thể lập trình, cho phép các góc từ 0° đến 45° với độ lặp lại cao. Tính năng này rất cần thiết cho việc chế tạo các mối ghép bậc và khớp xen kẽ, giúp giảm thiểu rò rỉ từ thông và giảm tiếng ồn trong các máy biến áp công suất lớn. Khung cứng của máy cắt và thước đo phía sau được điều khiển bằng servo đảm bảo rằng cả chiều dài và góc vẫn nằm trong dung sai quy định qua hàng nghìn chu kỳ.
