Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2

Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 hoạt động như thế nào?

Trong nhiều thập kỷ, việc sản xuất lõi máy biến áp vẫn là một trong những lĩnh vực cuối cùng mà sự can thiệp thủ công vẫn tồn tại. Trong khi các ngành lân cận áp dụng quy trình tự động hóa bằng rô-bốt và đồng bộ hóa quy trình sản xuất, thì xếp chồng lõi—quy trình phức tạp nhằm lắp ráp hàng nghìn tấm thép silicon thành một mạch từ chính xác—tiếp tục phụ thuộc vào những người vận hành lành nghề trong việc sắp xếp trình tự, định hướng và xếp lớp các tấm theo cách thủ công. Cách tiếp cận truyền thống này đưa đến độ mòn tấm có thể thay đổi, xử lý biến dạng, khe hở không khí không nhất quán và cuối cùng làm tăng tổn thất lõi và tiếng ồn âm thanh. Để phá vỡ cơ bản mô hình này, Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia thiết kế Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 —một hệ thống tự động dạng cột xác định lại độ chính xác, khả năng lặp lại và thông lượng trong quá trình lắp ráp lõi ngoại tuyến.

Về cốt lõi của nó, Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 hoạt động như một nền tảng xếp chồng hoàn toàn tự động, không có thùng chứa vật liệu. Nó nhận các tấm thép silicon chưa đục lỗ trực tiếp từ một dây cắt ngang, xếp chúng theo trình tự cắt và cán chính xác thành các cột thẳng đứng và vận chuyển các cột này đến cơ cấu xếp chồng chuyên dụng. Sau đó, một tổ hợp chuyển động có giác hút chân không sẽ chọn từng lớp cán, đặt nó trên một đường ray chính xác và cuối cùng xếp chồng lên nhau theo yêu cầu từng lớp của bản vẽ lõi—tất cả đều không cần con người xử lý từng tấm riêng lẻ. Quy trình công việc này giúp loại bỏ ba dạng lỗi chính của việc xếp chồng thủ công: mài mòn bề mặt, lệch trục và áp suất xếp chồng không nhất quán.

Trước khi đi sâu vào các hệ thống con kỹ thuật, điều đáng chú ý là Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đưa hơn 46 chuyên gia kỹ thuật nội bộ và hệ thống sản xuất hoàn thiện vào lĩnh vực này. Danh mục đầu tư của công ty—bao gồm lõi máy biến áp, thiết bị xếp chồng thông minh, máy cắt ngang và hậu cần tự động—cung cấp hệ sinh thái trong đó Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 phát triển mạnh. Đây không phải là một máy độc lập mà là một nút trong cơ sở hạ tầng xưởng được số hóa hoàn toàn, cho phép theo dõi thời gian thực và kiểm soát quy trình thích ứng.

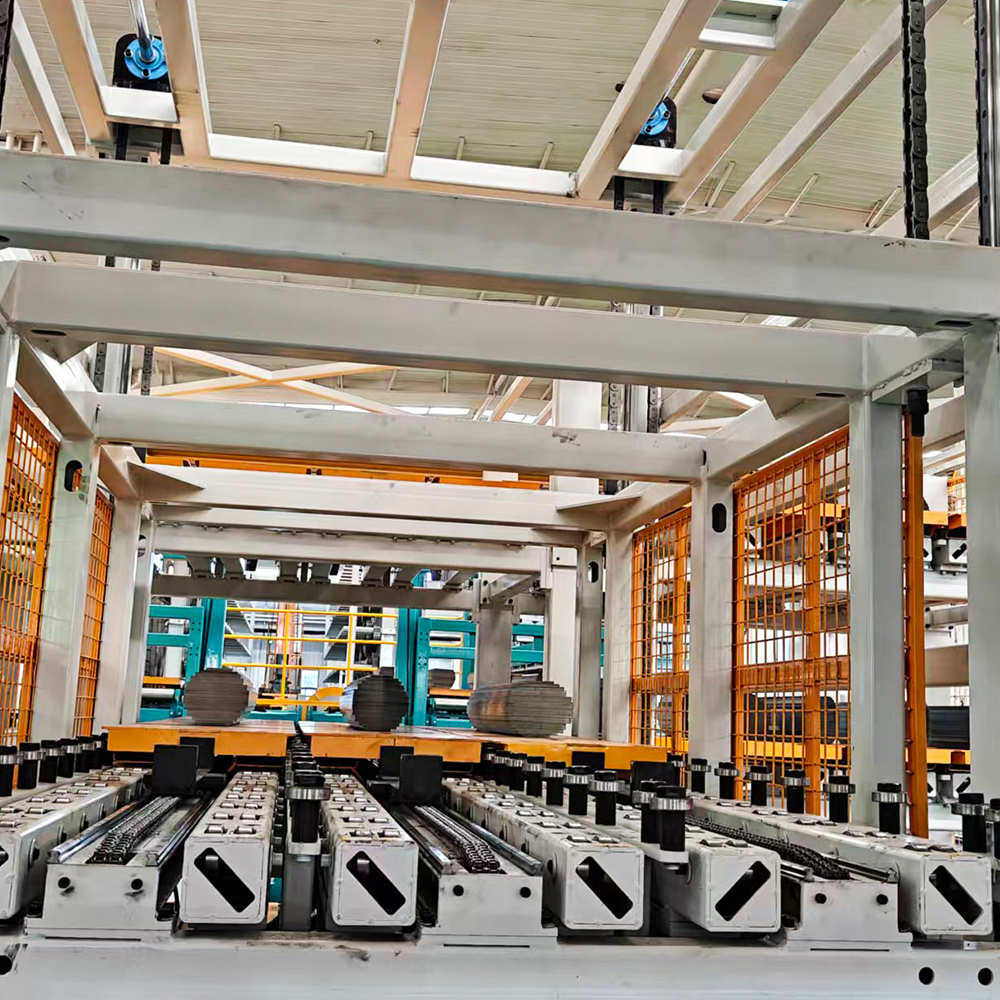

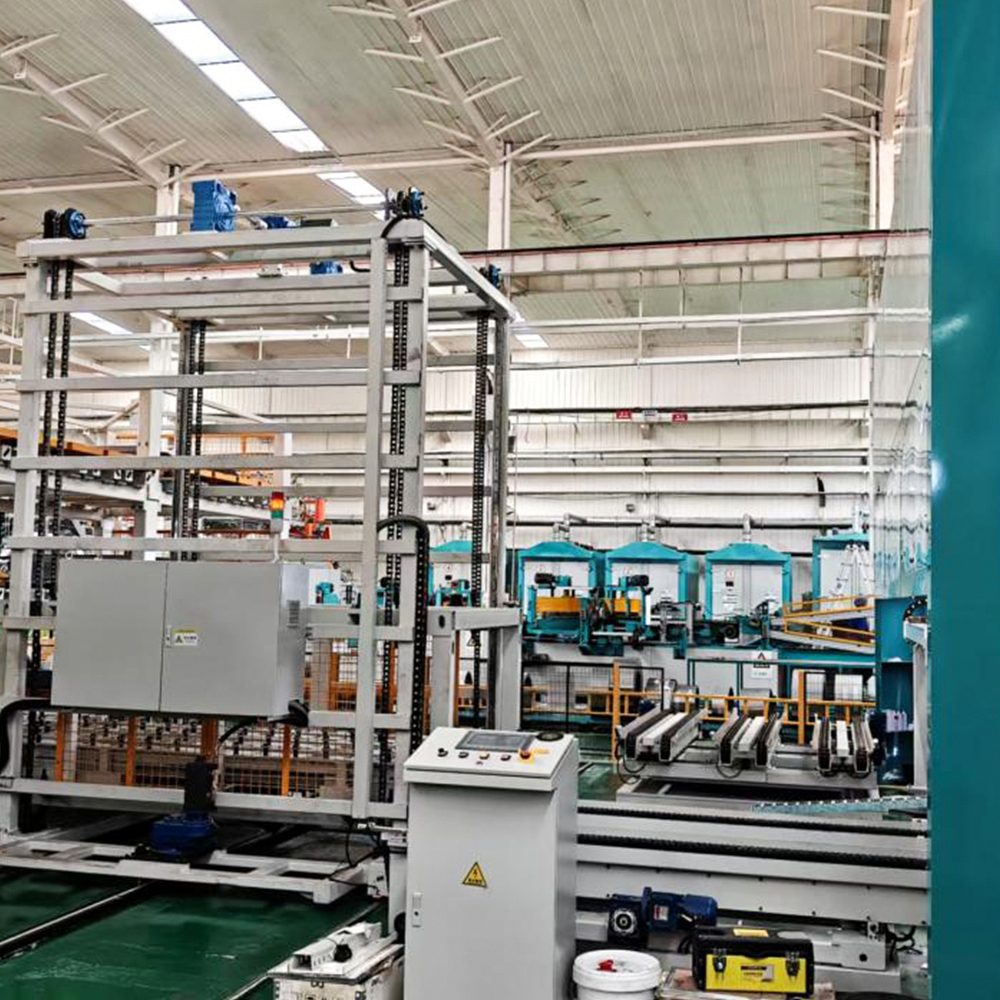

1. Mô-đun nạp và sắp xếp vật liệu dạng cột

Định nghĩa và định vị: Mô-đun này đóng vai trò là điểm vào của Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 . Không giống như các hệ thống thông thường dựa vào thùng nguyên liệu hoặc băng cassette có các ngăn xếp được sắp xếp trước, thiết bị này sử dụng cơ chế dạng cột giao tiếp trực tiếp với đầu ra của đường cắt ngang. Các tấm chưa được đục lỗ sẽ tự động được chuyển tải và dựng thành các cột thẳng đứng, đảm bảo trình tự cắt chính xác—một yêu cầu quan trọng đối với các thiết kế xếp chồng lên nhau.

Đặc điểm chức năng cốt lõi: Bộ cấp cột kết hợp với thang máy điều khiển bằng trợ lực để duy trì chiều cao lấy tấm không đổi, bù đắp cho việc giảm chiều cao cột khi tiêu thụ các tấm. Cốc hút chân không có đầu tiếp xúc mềm ngăn ngừa hiện tượng gờ cạnh và trầy xước bề mặt. Một rãnh định vị chuyên dụng, được trang bị các cảm biến dẫn hướng theo cạnh, đảm bảo rằng mỗi tờ giấy đều vuông góc với một cạnh tham chiếu trước khi chuyển. Hệ thống xử lý các tấm có độ dày từ 0,18mm đến 0,35mm và chiều rộng lên tới 260mm (do đó được ký hiệu là “260”), với độ chính xác xếp chồng là ±0,1mm mỗi lớp.

Các kịch bản ứng dụng điển hình: Mô-đun này đặc biệt thuận lợi trong môi trường sản xuất có khối lượng thấp, hỗn hợp cao, nơi thiết kế cốt lõi thay đổi thường xuyên. Do hệ thống đọc các công thức xếp chồng trực tiếp từ hệ thống thực thi sản xuất (MES), nên hệ thống có thể chuyển đổi giữa các lõi E, lõi U và thậm chí cả lõi ba pha không đối xứng mà không cần chuyển đổi vật lý—chỉ có các thông số phần mềm mới điều chỉnh.

Ưu điểm khác biệt: So với các máy xếp nạp theo tạp chí, phương pháp tiếp cận kiểu cột loại bỏ nhu cầu xếp chồng trước và chuyển thủ công giữa cắt và xếp chồng, giảm lưu trữ trung gian và hư hỏng khi xử lý liên quan. Nó cũng hỗ trợ vận hành liên tục trong những ca kéo dài, vì đường cắt ngang có thể nạp vật liệu theo thời gian thực.

Tích hợp năng lực công ty: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã tích hợp phần mềm giám sát thời gian thực của riêng mình vào mô-đun này, cho phép người vận hành trực quan hóa mức tiêu thụ giấy, tỷ lệ loại bỏ và căn chỉnh khay nạp thông qua bảng điều khiển trung tâm.

• Thông số kỹ thuật chính: Chiều rộng tờ 80–260mm, độ dày 0,18–0,35mm, tốc độ xếp chồng lên tới 120 tờ/phút.
• Cảm biến tích hợp: Máy dò cạnh quang điện kép và bộ chuyển đổi áp suất chân không để phát hiện lỗi.
• Khả năng tương thích vật liệu: Thép silic định hướng dạng hạt (cấp M-4 đến M-6) và hợp kim vô định hình có độ thấm cao.

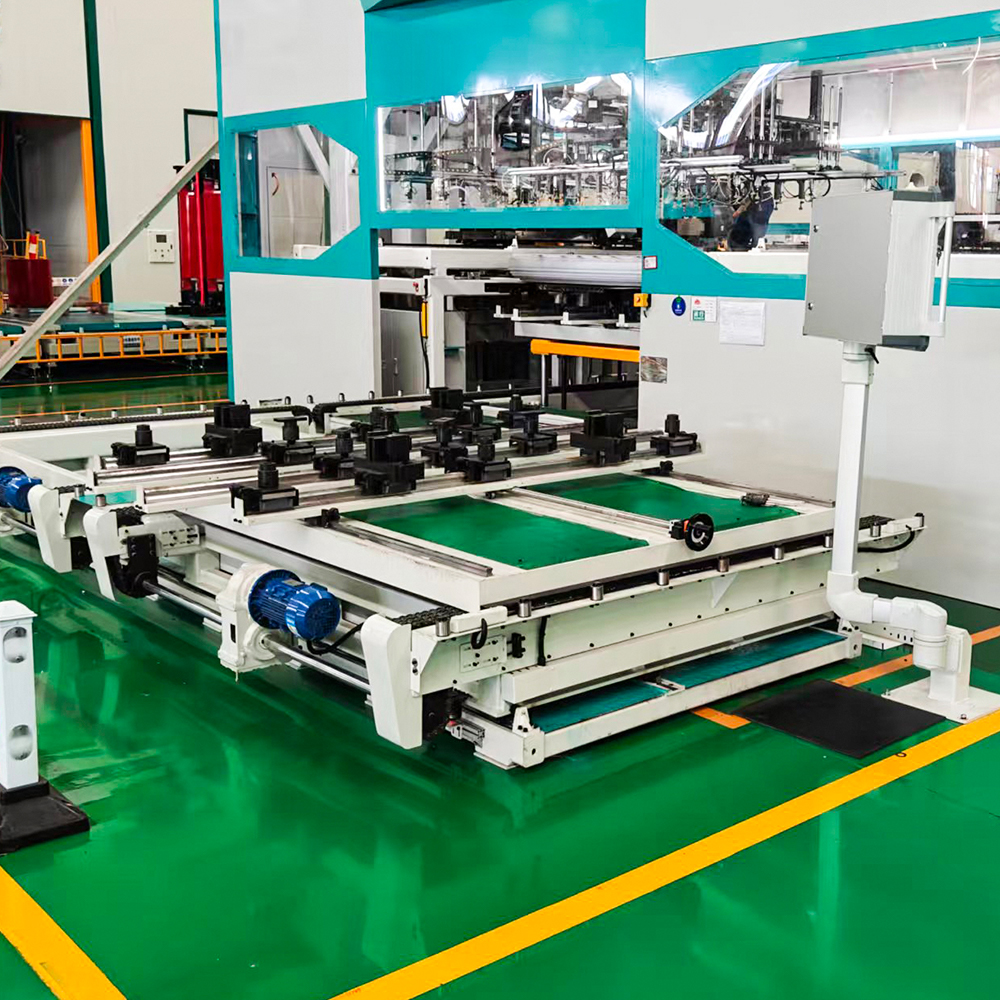

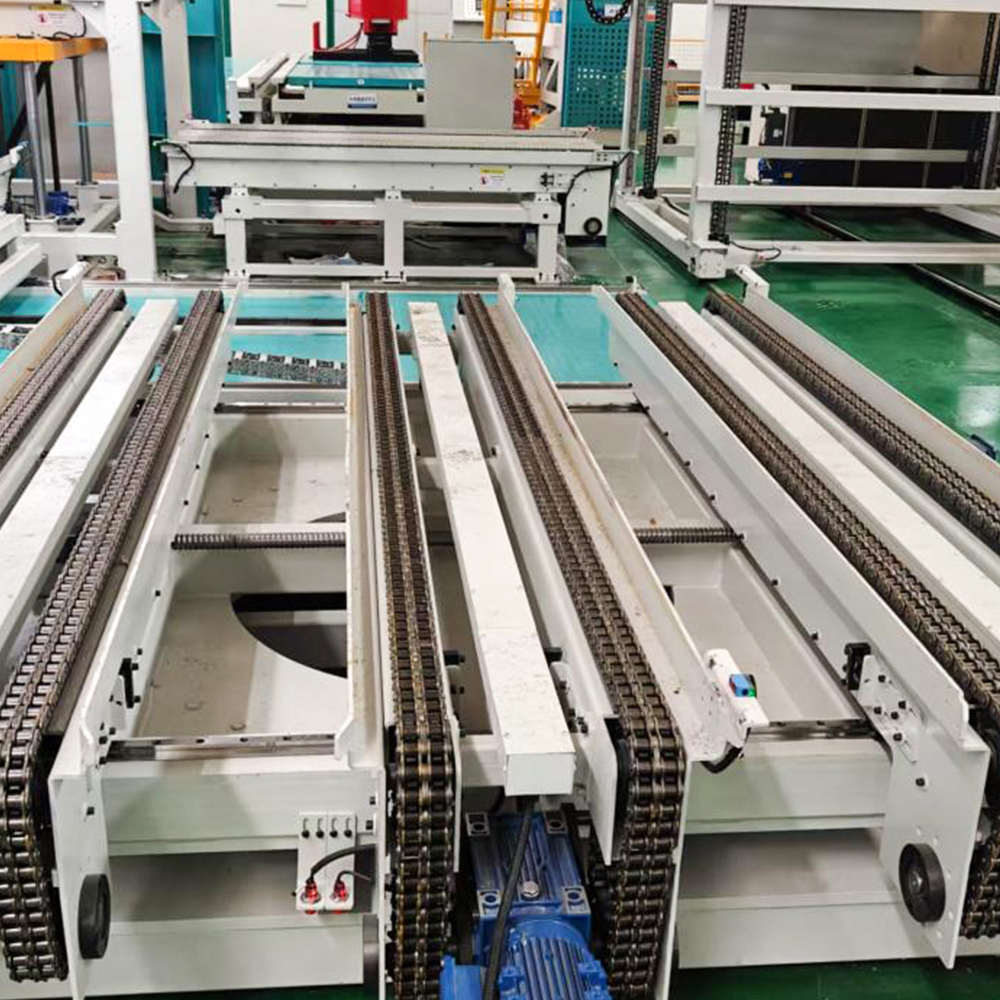

2. Trạm định vị và căn chỉnh chính xác

Định nghĩa và định vị: Sau khi các tấm được chọn từ cột, chúng được vận chuyển đến trạm định vị chuyên dụng—hệ thống con quan trọng thứ hai của Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 . Trạm này chịu trách nhiệm điều chỉnh bất kỳ sai lệch góc hoặc tịnh tiến nhỏ nào được đưa ra trong quá trình truyền chân không, đảm bảo rằng mỗi lớp cán màng đều thẳng hàng hoàn hảo với ngăn xếp lõi đang phát triển.

Đặc điểm chức năng cốt lõi: Trạm sử dụng chiến lược căn chỉnh hai giai đoạn. Đầu tiên, một bộ các điểm dừng cơ học có lò xo đẩy nhẹ tấm giấy vào một góc tham chiếu cố định. Thứ hai, hệ thống hỗ trợ thị giác sẽ ghi lại đường viền của trang tính và so sánh nó với mô hình CAD danh nghĩa; nếu chênh lệch vượt quá 0,05 mm, hệ thống sẽ kích hoạt quá trình loại bỏ tự động trước khi tờ giấy đến đầu xếp chồng. Phản hồi vòng kín này rất quan trọng để duy trì mô hình vòng lặp từng bước, ảnh hưởng trực tiếp đến đặc tính từ tính của lõi và tổn thất khi không tải.

Các kịch bản ứng dụng điển hình: Hệ thống con này không thể thiếu đối với các lõi máy biến áp công suất lớn ( ≥ 100MVA), trong đó ngay cả sự sai lệch ở mức micron cũng dẫn đến hình thành điểm nóng và độ rung tăng lên. Nó cũng có giá trị tương đương đối với máy biến áp phân phối, trong đó việc kiểm soát khe hở nhất quán giúp giảm tiếng ồn có thể nghe được để đáp ứng các tiêu chuẩn môi trường đô thị nghiêm ngặt.

Ưu điểm khác biệt: Trong khi nhiều máy xếp ngoại tuyến cạnh tranh chỉ dựa vào việc căn chỉnh trước cơ học thì LXD‑260‑2 kết hợp một vòng thị giác giúp chủ động điều chỉnh các biến thể của lưỡi cắt và độ cong của tấm—hai khiếm khuyết phổ biến mà việc xử lý thủ công không thể bù đắp được. Điều này mang lại lõi vuông hơn với các khớp nối dạng bậc chặt hơn, trực tiếp làm giảm dòng điện kích thích.

Tích hợp năng lực công ty: Các thuật toán thị giác được phát triển nội bộ bởi nhóm R&D tại Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia , tận dụng cơ sở dữ liệu rộng lớn về các khuyết tật cán màng được thu thập từ việc lắp đặt tại hiện trường trên khắp Châu Á và Châu Âu.

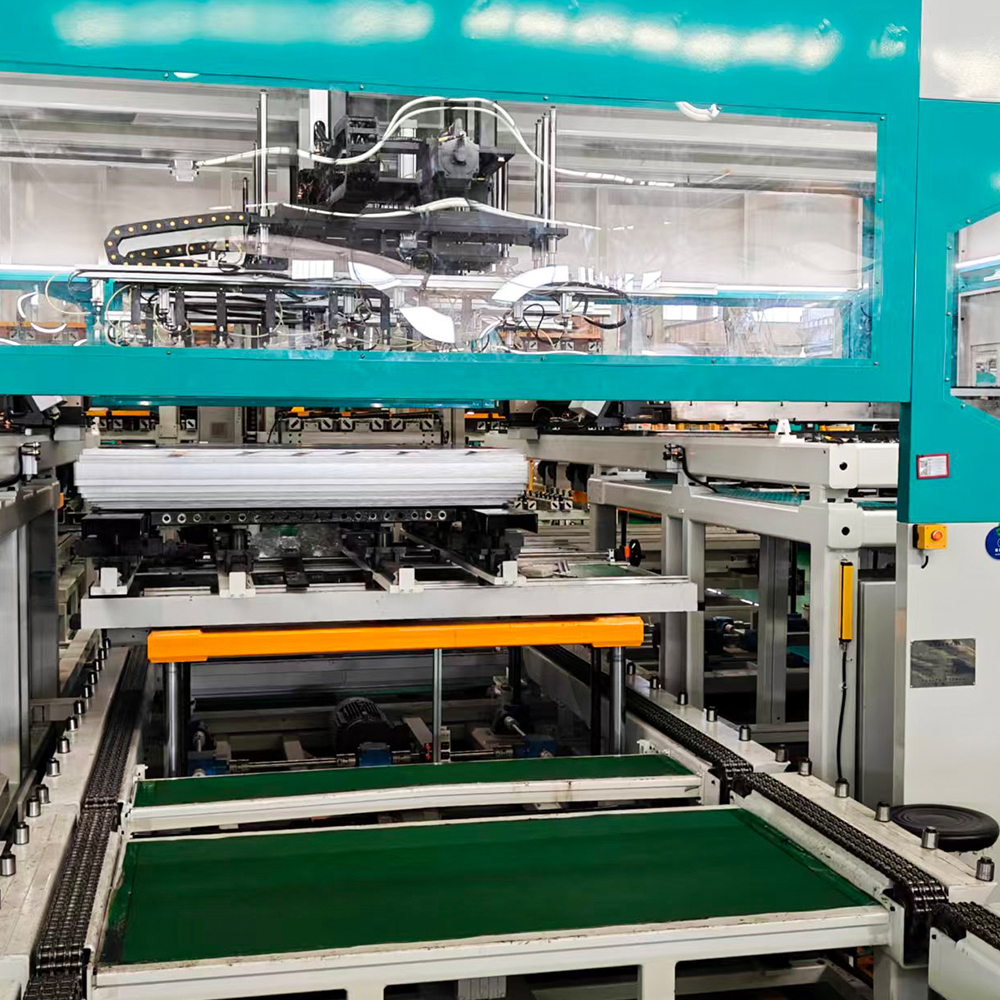

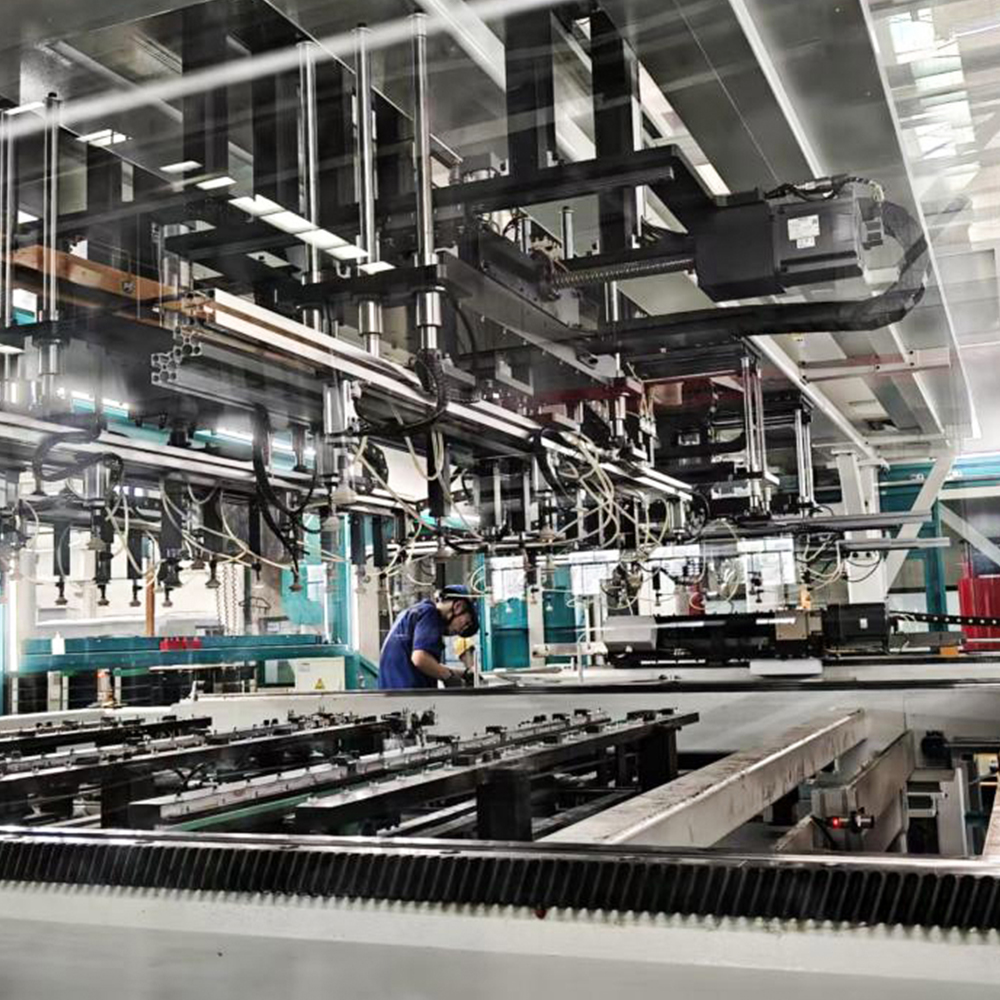

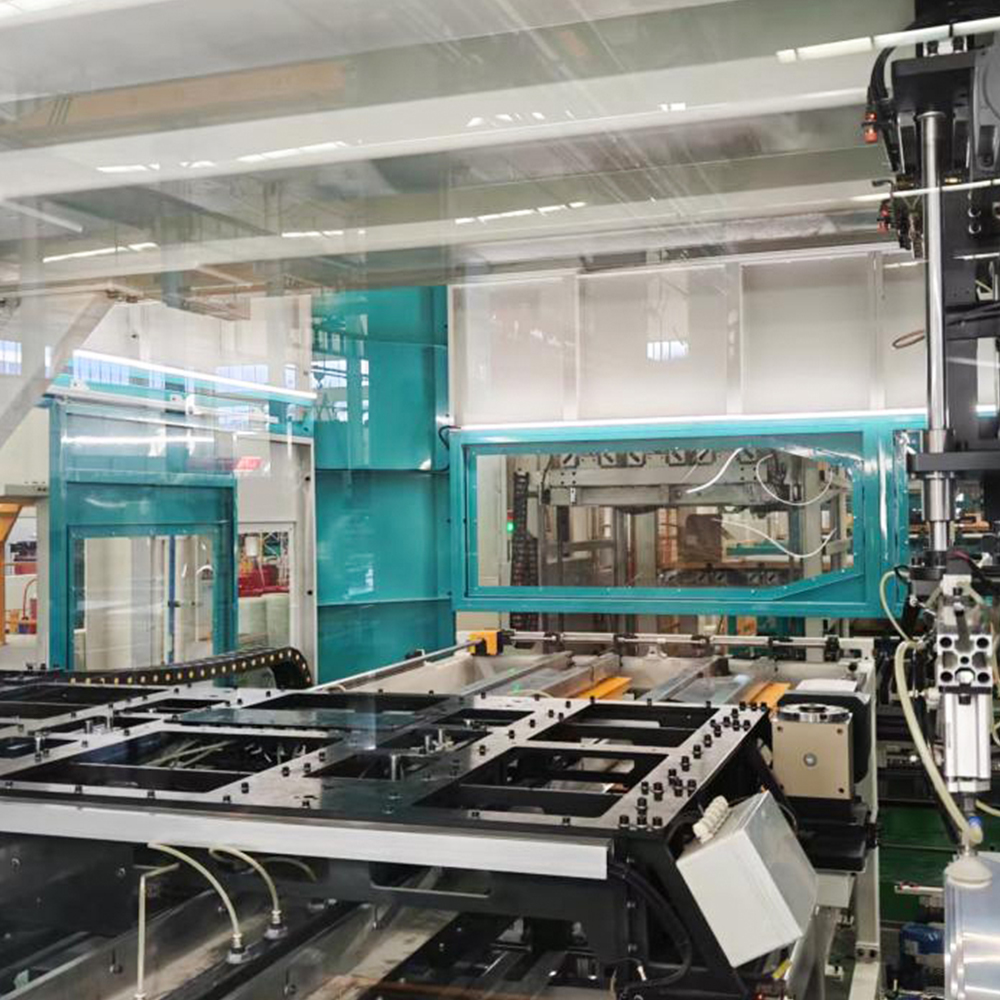

3. Cơ cấu xếp chồng di chuyển bằng Bộ tác động cuối chân không

Định nghĩa và định vị: Đây là mô-đun cuối cùng và dễ thấy nhất của Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 . Nó bao gồm một cỗ xe di chuyển kiểu giàn được trang bị một đầu hút chân không đa vùng chọn tấm đã căn chỉnh từ trạm định vị và đặt nó vào ngăn lõi đang phát triển, theo trình tự lớp được xác định bởi bản vẽ lõi (ví dụ: xen kẽ các mẫu ách và chân cho lõi ba pha).

Đặc điểm chức năng cốt lõi: Đầu xếp chồng kết hợp các vùng chân không độc lập có thể được kích hoạt có chọn lọc để xử lý các dạng hình học cán khác nhau—chân giữa, chân ngoài và ách—mà không cần thay đổi dụng cụ. Cảm biến khoảng cách bằng laser liên tục đo chiều cao ngăn xếp hiện tại và điều chỉnh cách tiếp cận trục Z để duy trì khoảng cách không đổi giữa cốc hút và tấm trên cùng, ngăn ngừa hư hỏng do va đập. Hệ thống cảm biến lực tích hợp đảm bảo rằng áp suất đặt duy trì trong khoảng 5–10N trên mỗi tấm, tránh ứng suất dư có thể làm suy giảm cấu trúc miền từ của lõi.

Các kịch bản ứng dụng điển hình: Mô-đun này lý tưởng để sản xuất các lõi máy biến áp xếp chồng có chiều dài lên tới 6 m và chiều rộng 3 m, bao gồm cả máy biến áp loại khô và loại ngâm trong dầu. Nó cũng được sử dụng cho lõi lò phản ứng nơi cần có khe hở không khí thay đổi—hệ thống có thể tự động chèn các miếng đệm không từ tính giữa các lớp nhất định.

Ưu điểm khác biệt: Không giống như xe xếp dựa trên cánh tay robot thường gặp khó khăn với các tấm ách nặng, LXD‑260‑2 sử dụng giàn cứng với động cơ tuyến tính kép, mang lại độ cứng cao hơn và khả năng tăng tốc nhanh hơn. Điều này có nghĩa là thời gian chu kỳ ngắn hơn đối với các tấm lớn (≈ 4 giây mỗi lớp) trong khi vẫn duy trì khả năng lặp lại vị trí dưới milimet. Hơn nữa, tính chất ngoại tuyến của hệ thống cho phép đầu xếp hoạt động không đồng bộ với dây chuyền cắt, tách riêng tốc độ sản xuất và cho phép quản lý vùng đệm.

Tích hợp năng lực công ty: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp cho mô-đun này các tính năng bảo trì dự đoán—hệ thống ghi lại dữ liệu dòng điện, áp suất chân không và lực đặt của động cơ, được phân tích để dự báo độ mòn trên các cốc hút và vòng bi ray dẫn hướng, giảm thiểu thời gian ngừng hoạt động ngoài dự kiến.

1. Trình tự xếp chồng từng bước: Tải xuống công thức → nạp theo cột → nạp tờ đơn → định vị cạnh → kiểm tra tầm nhìn → truyền chân không → hạ cánh mềm trục Z → xác minh áp suất → lớp tiếp theo.
2. Kiểm soát lớp thích ứng: Hệ thống tự động điều chỉnh các thay đổi độ dày tấm bằng cách tính toán lại chiều cao chồng sau mỗi 50 lớp.
3. Báo hiệu cuối ngăn xếp: Khi lõi đạt đến số lớp mục tiêu, hệ thống sẽ kích hoạt băng tải để di chuyển chồng giấy đã hoàn thiện đến trạm quấn.

4. Hệ thống quản lý dữ liệu và điều khiển tích hợp

Trong khi ba mô-đun cơ học thực hiện việc xếp chồng vật lý thì trí thông minh của Dây chuyền xếp lõi biến áp ngoại tuyến LXD-260-2 nằm trong PLC dựa trên Siemens và phần mềm HMI độc quyền. Lớp điều khiển này quản lý việc lưu trữ công thức (lên tới 1.000 thiết kế cốt lõi), theo dõi nguồn gốc của từng tờ từ đường cắt và tạo nhật ký sản xuất chi tiết để truy xuất nguồn gốc chất lượng. Nó cũng giao tiếp với hệ thống ERP của khách hàng để lập kế hoạch sản xuất và quản lý hàng tồn kho.

Sự tích hợp kỹ thuật số này là điểm khác biệt chính: hệ thống có thể tự động sắp xếp lại các lớp nếu một tấm bị lỗi bị từ chối, đảm bảo rằng lõi cuối cùng luôn đáp ứng số lượng cán mỏng và kiểu vòng ghép theo yêu cầu. Chẩn đoán từ xa được kích hoạt thông qua một cổng an toàn, cho phép Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia hỗ trợ các kỹ sư để hỗ trợ khắc phục sự cố mà không cần đến tận nơi—một tính năng được khách hàng nước ngoài đánh giá cao.
