Hệ thống xếp chồng lõi hoạt động như thế nào?

Trong sản xuất thiết bị điện hiện đại, độ chính xác và hiệu quả của quá trình sản xuất lõi máy biến áp và động cơ quyết định trực tiếp đến hiệu suất, độ tin cậy và hiệu quả chi phí của sản phẩm cuối cùng. Trọng tâm của quá trình sản xuất này là dây chuyền lắp ráp và xếp chồng lõi , sự tích hợp phức tạp của hệ thống xử lý cơ học, kiểm tra quang học và điều khiển tự động. Bài viết này cung cấp giải thích kỹ thuật toàn diện về cách hoạt động của hệ thống xếp chồng lõi, chia nhỏ các nguyên tắc cốt lõi, mô-đun thiết bị chính và vai trò quan trọng của hệ thống này trong sản xuất công nghiệp quy mô lớn.

1. Nguyên tắc cơ bản của xếp chồng lõi

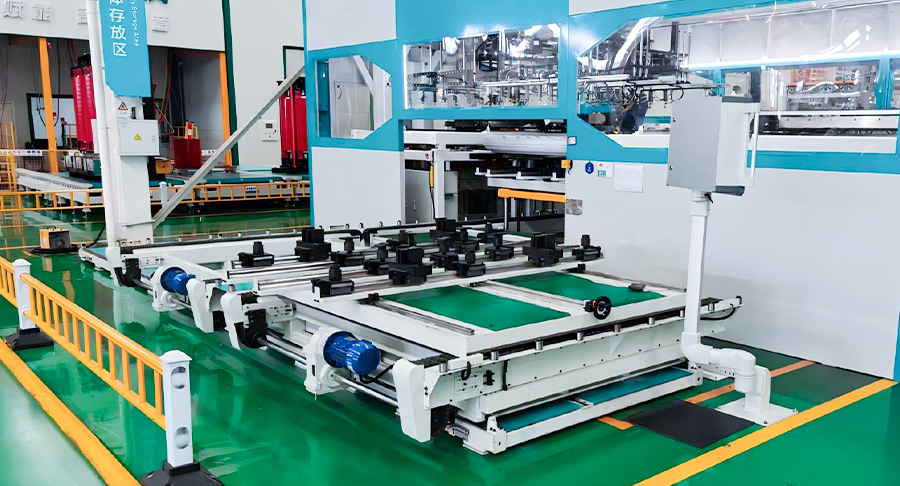

A dây chuyền lắp ráp và xếp chồng lõi hệ thống được thiết kế để biến đổi các tấm thép điện mỏng riêng lẻ—thường được gọi là thép cán mỏng—thành lõi nhiều lớp chắc chắn, chính xác về kích thước. Thách thức cơ bản là mỗi lớp màng phải được xếp chồng lên nhau theo trình tự và hướng chính xác để giảm thiểu tổn thất dòng điện xoáy và đảm bảo tính đồng nhất của từ thông. Hệ thống thường bắt đầu bằng một dây chuyền lắp ráp và xếp chồng lõi bộ phận cấp liệu nhận các lớp cắt sẵn hoặc xẻ từ máy cắt ngang. Sau đó, các lớp mỏng này được chuyển đến trạm xếp chồng nơi các cánh tay robot hoặc bộ phận gắp và đặt điều khiển bằng servo xử lý từng tờ giấy.

Chu trình làm việc của một hệ thống điển hình có thể được chia thành bốn giai đoạn tuần tự: cấp liệu, phát hiện hướng, xếp chồng và hợp nhất. Trong giai đoạn cấp liệu, các lớp mỏng được chia thành từng lớp và căn chỉnh bằng cách sử dụng bộ cấp liệu rung hoặc băng tải. Trong giai đoạn phát hiện hướng, cảm biến quang học hoặc camera thị giác máy xác định mặt gờ, vị trí khía và bất kỳ khuyết tật bề mặt nào. Giai đoạn xếp chồng bao gồm việc đặt chính xác từng lớp màng lên một chồng đang phát triển, thường sử dụng dụng cụ kẹp chân không để tránh làm trầy xước vật liệu. Cuối cùng, giai đoạn cố kết sử dụng hàn, lồng vào nhau hoặc liên kết bằng chất kết dính để cố định khối thành một khối cứng duy nhất. Toàn bộ quy trình làm việc này được điều phối bởi bộ điều khiển logic khả trình (PLC) có khả năng đồng bộ hóa tất cả các bộ phận chuyển động với độ chính xác ở mức micron.

2. Mô-đun thiết bị cốt lõi và chức năng của chúng

Để hiểu hệ thống xếp lõi hoạt động như thế nào , điều cần thiết là phải kiểm tra các mô-đun chính của nó. Mỗi mô-đun đóng góp một chức năng cụ thể và sự tích hợp liền mạch của chúng xác định hiệu suất tổng thể của hệ thống. Dưới đây là bảng phân tích bốn mô-đun chính được tìm thấy trong dây chuyền lắp ráp và xếp chồng lõi :

• Mô-đun cho ăn và hát: Bộ phận này nhận các tấm cán số lượng lớn từ tạp chí hoặc băng tải. Nó sử dụng máy thổi khí và bộ tách cơ học để đảm bảo rằng mỗi lần chỉ có một lớp màng đi vào khu vực xếp chồng. Tốc độ nạp tốc độ cao có thể đạt tới 60 miếng mỗi phút, tùy thuộc vào độ dày và kích thước cán.
• Mô-đun tầm nhìn và kiểm tra: Được trang bị camera và đèn nền có độ phân giải cao, mô-đun này kiểm tra từng lớp cán để biết dung sai kích thước, chiều cao gờ và độ phẳng bề mặt. Bất kỳ lớp cán màng nào không đạt yêu cầu kiểm tra sẽ tự động bị loại bỏ vào một thùng riêng, ngăn chặn các khuyết tật lan truyền vào lõi cuối cùng.
• Mô-đun xếp chồng và định vị: Đây là cốt lõi của hệ thống. Một giàn điều khiển bằng servo hoặc robot SCARA chọn từng lớp màng đã được kiểm tra và đặt nó lên một thiết bị xếp chồng. Bộ cố định thường bao gồm các chốt dẫn hướng khớp với các lỗ trên các tấm ghép, đảm bảo căn chỉnh quay. Đối với các lõi máy biến áp có nhiều chân, hệ thống có thể xếp chồng từng chân riêng biệt trước khi nối chúng.
• Mô-đun hợp nhất và phóng: Khi đạt được chiều cao ngăn xếp mục tiêu (được đo bằng số lớp hoặc cảm biến chiều cao quang học), mô-đun sẽ áp dụng một trong ba phương pháp hợp nhất: hàn TIG tại nhiều điểm, khóa liên động cơ học bằng cách sử dụng dấu đục lỗ hoặc xử lý keo bằng tia cực tím hoặc liên kết nhiệt. Lõi đã hoàn thiện sau đó được đẩy lên băng tải đi để xử lý hoặc đóng gói tiếp theo.

Sự phối hợp giữa các mô-đun này là rất quan trọng. Ví dụ: nếu mô-đun tầm nhìn phát hiện lớp ghép không thẳng hàng, mô-đun xếp chồng phải điều chỉnh quỹ đạo vị trí của nó theo thời gian thực. Các nhà sản xuất hàng đầu như Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã phát triển các thuật toán phần mềm độc quyền cho phép điều khiển thích ứng như vậy, làm cho chúng dây chuyền lắp ráp và xếp chồng lõi đặc biệt mạnh mẽ cho môi trường sản xuất hỗn hợp cao, khối lượng thấp.

3. Phân loại hệ thống xếp chồng lõi

Dựa trên cấu hình và ứng dụng, dây chuyền lắp ráp và xếp chồng lõi có thể được chia thành ba loại chính. Mỗi danh mục phục vụ các yêu cầu sản xuất riêng biệt, từ sản xuất hàng loạt tốc độ cao đến tạo mẫu linh hoạt. Các phần phụ sau đây cung cấp phân tích chuyên sâu về từng loại.

3.1 Hệ thống xếp chồng tích hợp nội tuyến

Các hệ thống tích hợp nội tuyến được kết nối trực tiếp với đường rạch ngược dòng hoặc đường cắt ngang. Ngay sau khi các lớp mỏng được cắt, chúng sẽ ngay lập tức được đưa vào bộ phận xếp chồng mà không cần lưu trữ trung gian. Thiết kế này giảm thiểu việc xử lý vật liệu và giảm nguy cơ hư hỏng cạnh. Đặc điểm nổi bật của hệ thống nội tuyến là tốc độ đồng bộ hóa của chúng—chúng hoạt động ở cùng tốc độ chu trình với máy cắt, thường là từ 40 đến 80 hành trình mỗi phút. Các đặc tính kỹ thuật của chúng bao gồm xếp chồng hai đầu để đặt đồng thời hai lớp, giám sát độ dày thời gian thực bằng cảm biến laser và chuyển đổi dụng cụ tự động cho các chiều rộng lõi khác nhau.

Các ứng dụng điển hình cho hệ thống nội tuyến là sản xuất quy mô lớn lõi biến áp phân phối và stator động cơ xe điện, trong đó chất lượng ổn định và thông lượng cao là điều tối quan trọng. Ưu điểm chính so với các hệ thống ngoại tuyến là loại bỏ việc lưu trữ đệm, giúp tiết kiệm không gian sàn và giảm lượng hàng tồn kho trong quá trình sản xuất. Hơn nữa, hệ thống nội tuyến có thể phát hiện các lỗi cắt ngay lập tức, cho phép phản hồi ngay lập tức tới bộ phận cắt. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp các giải pháp nội tuyến kết hợp giao diện kho xưởng thông minh, cho phép trao đổi dữ liệu liền mạch với hệ thống hoạch định nguồn lực doanh nghiệp (ERP). Sự tích hợp này đảm bảo rằng mỗi lô lõi đều có thể truy nguyên được từ nguyên liệu thô đến thành phẩm.

3.2 Hệ thống xếp chồng độc lập ngoại tuyến

Các hệ thống độc lập ngoại tuyến hoạt động độc lập với quá trình cắt. Đầu tiên, các tấm cán mỏng được cắt, xếp thành các tạp chí, sau đó được vận chuyển đến trạm xếp chồng. Việc tách rời này cho phép người lập kế hoạch sản xuất vận hành dây chuyền cắt với hiệu suất tối đa trong khi dây chuyền xếp chồng xử lý song song các loại lõi khác nhau. Cách tiếp cận ngoại tuyến đặc biệt phù hợp với môi trường cửa hàng việc làm nơi quy mô đơn hàng nhỏ nhưng có sự khác biệt đáng kể về hình dạng cốt lõi. Một thành phần quan trọng của hệ thống ngoại tuyến là bộ thay đổi tạp chí tự động, có thể chứa tới 12 loại cán màng khác nhau và chuyển đổi giữa chúng trong vòng vài phút.

Về mặt công nghệ, các hệ thống ngoại tuyến thường kết hợp các hệ thống thị giác tiên tiến hơn vì các lớp mỏng có thể được lưu trữ trong nhiều giờ hoặc nhiều ngày, tích tụ bụi hoặc quá trình oxy hóa nhỏ. Do đó, mô-đun tầm nhìn trong các hệ thống ngoại tuyến bao gồm các chổi làm sạch bổ sung và bộ khử tĩnh điện. Các phương pháp cố kết tương tự như các hệ thống nội tuyến, nhưng các hệ thống ngoại tuyến thường sử dụng liên kết dính thay vì hàn vì chất kết dính cho phép phân bổ ứng suất tốt hơn trong các lõi có hình dạng từng lớp phức tạp. Đối với các nhà sản xuất muốn nâng cấp từ việc xếp chồng thủ công, các hệ thống độc lập ngoại tuyến mang lại mức đầu tư ban đầu thấp hơn và tích hợp dễ dàng hơn với thiết bị xử lý vật liệu hiện có. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp các nền tảng ngoại tuyến mô-đun có thể được định cấu hình với hoạt động ngăn xếp đơn hoặc ngăn xếp kép, giúp khách hàng linh hoạt mở rộng quy mô sản xuất khi nhu cầu tăng lên.

3.3 Hệ thống xếp chồng tháp pháo quay

Hệ thống tháp pháo quay thể hiện sự tiến bộ mới nhất trong dây chuyền lắp ráp và xếp chồng lõi công nghệ. Thay vì một thiết bị xếp chồng cố định duy nhất, các hệ thống này sử dụng một tháp pháo xoay để chứa nhiều pallet xếp chồng lên nhau. Trong khi một pallet đang được lấp đầy bằng các lớp mỏng, một pallet khác trải qua quá trình hợp nhất và đẩy ra, và pallet thứ ba đang được chuẩn bị cho lô tiếp theo. Quá trình xử lý song song này giúp giảm đáng kể thời gian nhàn rỗi và tăng thông lượng tổng thể lên tới 40% so với thiết kế một trạm.

Cơ cấu tháp pháo được điều khiển bởi một động cơ mô-men xoắn truyền động trực tiếp mang lại khả năng quay cực kỳ mượt mà và định vị góc chính xác. Mỗi pallet được trang bị bộ chốt dẫn hướng và cơ cấu kẹp riêng, cho phép hệ thống chuyển đổi giữa các kích thước lõi khác nhau mà không cần can thiệp thủ công. Hệ thống tháp pháo quay lý tưởng cho việc sản xuất số lượng lớn các lõi được tiêu chuẩn hóa, chẳng hạn như các lõi được sử dụng trong máy biến áp phân phối nhỏ và cuộn cảm. Dấu chân nhỏ gọn của chúng cũng khiến chúng trở nên hấp dẫn đối với các nhà máy có diện tích sàn hạn chế. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã triển khai thành công hệ thống tháp pháo quay tại một số địa điểm của khách hàng, đạt tỷ lệ lỗi dưới 0,2% và hiệu suất thiết bị tổng thể (OEE) vượt quá 85%.

Để tóm tắt các bước vận hành trên cả ba loại hệ thống, danh sách theo thứ tự sau đây phác thảo quy trình chung cho một chu trình xếp chồng điển hình:

1. Tải vật liệu: Các lớp mỏng được nạp vào ổ cấp liệu hoặc nạp trực tiếp từ dây chuyền cắt.
2. Hát và định hướng: Mỗi cán màng được tách ra, căn chỉnh và mặt gờ của nó được phát hiện thông qua thị giác.
3. Vị trí: Robot hoặc giàn sẽ chọn lớp màng và đặt nó lên pallet xếp chồng với độ chính xác ở mức micron.
4. Đếm lớp và xác minh chiều cao: Hệ thống đếm từng lớp và kiểm tra chiều cao ngăn xếp ngày càng tăng so với mục tiêu.
5. Hợp nhất: Sau khi đạt được mục tiêu, hệ thống sẽ hàn, khóa liên động hoặc liên kết ngăn xếp thành một lõi rắn.
6. Phóng và vận chuyển: Lõi đã hoàn thiện được đẩy lên băng tải để xử lý hoặc đóng gói tiếp theo.

4. Tích hợp với Sản xuất thông minh

hiện đại dây chuyền lắp ráp và xếp chồng lõi không còn là những cỗ máy biệt lập; chúng là các nút không thể thiếu trong hệ sinh thái nhà máy thông minh rộng lớn hơn. Thông qua Internet vạn vật công nghiệp (IIoT), các hệ thống này liên tục truyền dữ liệu về thời gian chu kỳ, tỷ lệ lỗi và độ hao mòn tiêu hao đến hệ thống thực thi sản xuất trung tâm (MES). Cách tiếp cận dựa trên dữ liệu này cho phép bảo trì dự đoán, giảm thời gian ngừng hoạt động ngoài dự kiến ​​tới 30%. Ví dụ, Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã kết hợp hệ thống kho xưởng thông minh và dây chuyền sản xuất hậu cần tự động giao tiếp trực tiếp với thiết bị xếp chồng của họ, tạo ra dòng nguyên liệu hoàn toàn tự động từ cuộn thép thô đến lõi biến áp thành phẩm.

Hơn nữa, các hệ thống tiên tiến hiện bao gồm các thuật toán tự học để điều chỉnh các tham số xếp chồng dựa trên hiệu suất lịch sử. Nếu một lô cán cụ thể có độ biến thiên lưỡi sắc cao hơn, hệ thống có thể tự động giảm tốc độ sắp xếp để duy trì độ chính xác. Mức độ thích ứng này đặc biệt có giá trị ở những vùng có chất lượng nguyên liệu thô khác nhau. Bằng cách kết hợp cơ khí chính xác với phần mềm thông minh, Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia tiếp tục đẩy ranh giới của những gì dây chuyền lắp ráp và xếp chồng lõi có thể đạt được, cung cấp các giải pháp hỗ trợ toàn diện bao gồm mọi thứ từ cắt ngang lõi đến lắp ráp cuối cùng.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt chính giữa hệ thống xếp chồng nội tuyến và ngoại tuyến là gì?

Các hệ thống nội tuyến được kết nối trực tiếp với dây chuyền cắt và hoạt động ở cùng tốc độ, khiến chúng trở nên lý tưởng cho hoạt động sản xuất liên tục với khối lượng lớn. Các hệ thống ngoại tuyến hoạt động độc lập, cho phép linh hoạt hơn trong việc xử lý các kích thước và hình dạng lõi khác nhau, phù hợp với môi trường xưởng làm việc hoặc môi trường có khối lượng thấp, hỗn hợp cao.

Câu hỏi 2: Hệ thống tháp pháo quay cải thiện năng suất như thế nào so với hệ thống một trạm?

Hệ thống tháp pháo quay sử dụng nhiều pallet trên cơ cấu quay. Trong khi một pallet đang được lấp đầy, một pallet khác đang được củng cố và một pallet thứ ba đang được đẩy ra hoặc chuẩn bị. Quy trình làm việc song song này giúp loại bỏ thời gian chờ đợi giữa các chu kỳ, tăng thông lượng tổng thể lên tới 40% mà không làm giảm độ chính xác khi xếp chồng.

Câu hỏi 3: Phương pháp hợp nhất nào thường được sử dụng trong dây chuyền lắp ráp và xếp chồng lõi và phương pháp nào là tốt nhất?

Ba phương pháp chính là hàn TIG, khóa liên động cơ học và liên kết bằng keo. Hàn mang lại độ bền cơ học cao, khóa liên động nhanh nhất và không cần vật tư tiêu hao, đồng thời liên kết dính mang lại hiệu suất từ ​​tính tốt hơn bằng cách giảm ứng suất bên trong. Sự lựa chọn tốt nhất phụ thuộc vào ứng dụng cốt lõi—hàn cho máy biến áp công suất lớn, khóa liên động cho động cơ sản xuất hàng loạt và chất kết dính cho các thiết kế hiệu suất cao với các mối nối dạng bậc.

Câu hỏi 4: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đảm bảo kiểm soát chất lượng trên các hệ thống xếp chồng của mình như thế nào?

Giang Tô Jingtianxia tích hợp kiểm tra thị giác nhiều giai đoạn, giám sát độ dày theo thời gian thực và tự động loại bỏ các lớp ghép bị lỗi. Hệ thống của họ cũng cung cấp dữ liệu sản xuất vào nền tảng MES, cho phép truy xuất nguồn gốc đầy đủ và kiểm soát quy trình thống kê. Với hơn 46 nhân tài kỹ thuật chuyên nghiệp, công ty duy trì các quy trình thử nghiệm nghiêm ngặt cho mọi hệ thống trước khi giao hàng, đảm bảo hiệu suất ổn định tại các cơ sở của khách hàng.

Câu hỏi 5: Hệ thống xếp lõi có thể xử lý các vật liệu cán khác nhau, chẳng hạn như thép vô định hình hoặc thép silicon không?

Có, các hệ thống hiện đại được thiết kế với áp suất kẹp có thể điều chỉnh, tốc độ nạp thay đổi và thuật toán quan sát có thể tùy chỉnh để phù hợp với nhiều loại vật liệu. Thép vô định hình, mỏng hơn và giòn hơn, đòi hỏi phải xử lý nhẹ nhàng hơn và thường được hưởng lợi từ việc liên kết bằng chất kết dính hơn là hàn. Jiangsu Jingtianxia cung cấp các cấu hình phù hợp để phù hợp với đặc tính vật liệu cụ thể.

Câu hỏi 6: Lợi tức đầu tư (ROI) điển hình khi tự động hóa quy trình xếp chồng lõi thủ công là bao nhiêu?

Mặc dù ROI chính xác thay đổi tùy theo khối lượng sản xuất nhưng hầu hết các nhà sản xuất đều thấy thời gian hoàn vốn trong vòng 18 đến 24 tháng. Tự động hóa giúp giảm chi phí lao động, loại bỏ lỗi của con người, tăng thông lượng và cải thiện năng suất vật liệu. Ngoài ra, hệ thống tự động cho phép hoạt động 24/7, giúp tăng tốc hơn nữa ROI cho các dòng sản phẩm có nhu cầu cao.
