Dây chuyền cắt theo chiều dài bằng thép silicon là gì và nó hoạt động như thế nào?

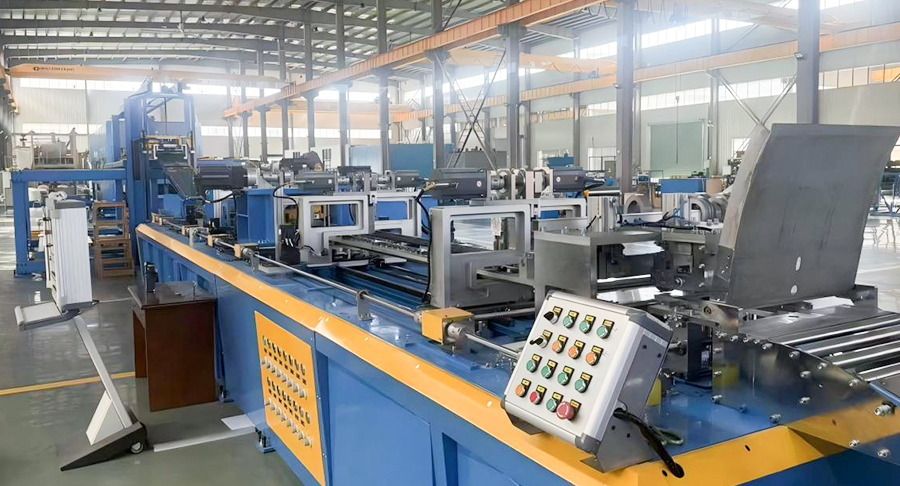

Trong ngành sản xuất thiết bị điện hiện đại, độ chính xác và hiệu quả là điều tối quan trọng. Trọng tâm của quá trình sản xuất máy biến áp và động cơ là một thiết bị quan trọng: dây chuyền cắt theo chiều dài thép silicon . Nhưng chính xác thì hệ thống này là gì và tại sao nó lại không thể thiếu được? A dây chuyền cắt theo chiều dài thép silicon là một hệ thống sản xuất tự động hóa cao được thiết kế để xử lý các cuộn thép lớn—đặc biệt là thép silicon định hướng dạng hạt và không định hướng dạng hạt—thành các tấm phẳng có độ dài chính xác, xác định trước. Quá trình này bao gồm việc tháo thép, san phẳng thép để loại bỏ bất kỳ độ cong hoặc ứng suất bên trong nào, đo chính xác chiều dài cần thiết, cắt sạch và cuối cùng xếp chồng các tấm đã hoàn thiện để tiếp tục xử lý thành lõi biến áp hoặc các tấm động cơ.

Giá trị cốt lõi của dây chuyền cắt theo chiều dài thép silicons nằm ở khả năng biến những cuộn dây thô, cồng kềnh thành những bộ phận có độ chính xác cao. Không giống như các dây cắt theo chiều dài có mục đích chung, những dây được thiết kế cho thép silicon phải tính đến đặc tính từ tính độc đáo của vật liệu và thước đo tương đối mỏng của nó, thường dao động từ 0,23 mm đến 0,5 mm đối với các loại có độ thấm cao. Thiết bị này là thiết bị cơ bản cho các nhà sản xuất muốn sản xuất máy biến áp hiệu suất cao, vì ngay cả những sai lệch nhỏ về chiều dài tấm hoặc chiều cao gờ cũng có thể ảnh hưởng đáng kể đến hiệu suất từ ​​tính và tổn thất năng lượng của lõi cuối cùng. Các công ty như Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã xây dựng chuyên môn của mình xung quanh việc cung cấp các giải pháp phức tạp này, đảm bảo rằng các yêu cầu cụ thể về xử lý thép silicon được đáp ứng với kỹ thuật xuất sắc.

Các thành phần cốt lõi và quy trình vận hành

Để hiểu làm thế nào một dây chuyền cắt theo chiều dài thép silicon chức năng, cần phải kiểm tra các module tuần tự của nó. Một dòng điển hình tuân theo một tiến trình hợp lý từ nguyên liệu thô đến thành phẩm:

1. Tháo cuộn và cho ăn: Quá trình này bắt đầu bằng việc tải một cuộn thép silicon nặng lên một bộ tháo cuộn. Bộ phận này hỗ trợ cuộn dây và đưa dải vào đường dây với tốc độ được kiểm soát.
2. San lấp mặt bằng và làm thẳng: Dải này đi qua một máy san phẳng chính xác được trang bị nhiều con lăn. Bước này rất quan trọng để loại bỏ bộ cuộn dây (bộ nhớ về độ cong của cuộn dây) và đảm bảo tấm phẳng hoàn toàn, điều này cần thiết để cắt và xếp chồng chính xác.
3. Đo lường và cắt: Dải dẹt di chuyển vào thiết bị đo, điển hình là hệ thống cấp liệu được điều khiển bằng servo AC để đảm bảo đo chiều dài chính xác. Sau khi đạt được chiều dài yêu cầu, máy cắt tốc độ cao (thường là máy cắt xoay để sản xuất cán màng máy biến áp) sẽ cắt dải một cách sạch sẽ.
4. Xếp chồng và đóng gói: Các tấm đã cắt được vận chuyển qua băng tải đến thiết bị xếp chồng. Đây có thể là một máy xếp từ tính hoặc khí nén tự động căn chỉnh và xếp các tờ giấy thành bó gọn gàng để dễ dàng xử lý và xử lý tiếp theo.

Các dòng phân loại và ứng dụng cụ thể

Thuật ngữ dây chuyền cắt theo chiều dài thép silicons bao gồm nhiều hệ thống khác nhau, mỗi hệ thống được thiết kế riêng cho các ứng dụng cụ thể và đặc tính vật liệu. Việc phân loại chính dựa trên loại thép silicon được xử lý: Định hướng hạt (CRGO) và Định hướng không hạt (CRNO).

Dây chuyền cắt theo chiều dài bằng thép silicon CRGO

Những dây chuyền này được thiết kế đặc biệt để gia công thép silicon định hướng dạng hạt, loại thép hầu như chỉ được sử dụng trong sản xuất lõi máy biến áp điện. Cấu trúc hạt của vật liệu được căn chỉnh để giảm thiểu tổn thất lõi theo một hướng lăn cụ thể, điều này khiến cho việc cắt và xử lý chính xác trở nên tối quan trọng để bảo toàn các đặc tính từ tính này. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp các giải pháp chuyên biệt trong hạng mục này, tích hợp tính năng xếp chồng thông minh để nâng cao hiệu quả sản xuất.

Đặc điểm chính của dòng CRGO:

• Cắt có độ chính xác cao với dung sai chiều dài điển hình là ± 0,2mm và chiều cao gờ nhỏ hơn 0,02mm để ngăn ngừa đoản mạch trong cán mỏng.
• Tích hợp các bộ phận đục lỗ và khía chữ V để tạo ra các hình dạng lõi máy biến áp từng bước phức tạp.
• Tốc độ dây chuyền thấp hơn (thường lên tới 180 m/phút) so với các dây chuyền thông dụng, ưu tiên độ chính xác hơn thông lượng.
• Cơ chế xếp chồng tiên tiến để duy trì định hướng và ngăn ngừa hư hỏng các cạnh mỏng manh.

Dây chuyền cắt theo chiều dài bằng thép silicon CRNO

Thép silicon định hướng không hạt được sử dụng trong các ứng dụng trong đó từ thông chảy theo nhiều hướng, chẳng hạn như trong động cơ điện, máy phát điện và máy biến áp nhỏ. Gia công thép CRNO thường yêu cầu xử lý các khổ thép dày hơn một chút và ưu tiên sản xuất tốc độ cao để đáp ứng nhu cầu số lượng lớn của ngành công nghiệp ô tô. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia áp dụng sự tích lũy kỹ thuật mạnh mẽ của mình để thiết kế các dây chuyền cân bằng tốc độ với độ chính xác chấp nhận được cho các ứng dụng điện ít đòi hỏi hơn này.

Đặc điểm chính của dòng CRNO:

• Thường được cấu hình để có tốc độ đường truyền cao hơn, có khả năng vượt quá 40 mét mỗi phút để tăng thông lượng.
• Khả năng xử lý phạm vi độ dày và chiều rộng rộng hơn, mang lại sự linh hoạt hơn trong sản xuất.
• Hệ thống san lấp mặt bằng mạnh mẽ để quản lý các khuyết tật hình dạng tiềm ẩn thường gặp ở nhiều loại thép có chất lượng khác nhau.

Dây chuyền cắt theo chiều dài lõi máy biến áp (Loại chuyên dụng)

Đây là sự phát triển mang tính chuyên môn hóa cao của dây chuyền cắt theo chiều dài thép silicons , được thiết kế để không chỉ cắt mà còn xử lý tấm thành các hình dạng cán cụ thể. Các hệ thống này tích hợp kéo cắt xoay, bộ phận đục lỗ và khuôn chữ V thẳng hàng. Sự tích hợp này là một giá trị gia tăng đáng kể, giảm thiểu việc xử lý và thiết lập nhiều máy. Khả năng cắt, đục lỗ và khía trên một đường duy nhất là dấu hiệu đặc trưng của hiệu quả sản xuất hiện đại, một phân khúc mà các công ty thích Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia excel, tận dụng kiến thức kỹ thuật sâu rộng của họ để tích hợp thiết bị xếp lõi trực tiếp với dây chuyền cắt. Cách tiếp cận này là nền tảng của các giải pháp hỗ trợ toàn diện mà họ cung cấp cho khách hàng toàn cầu trong ngành điện.
