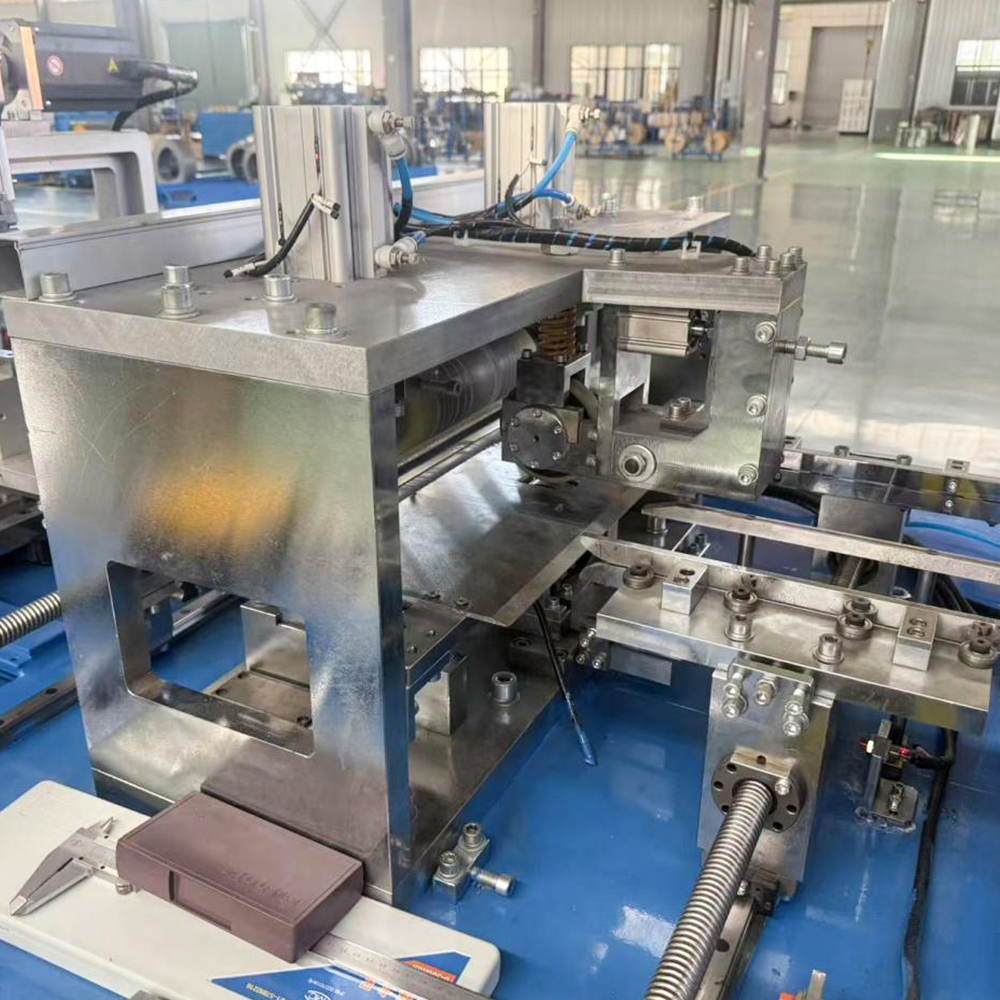

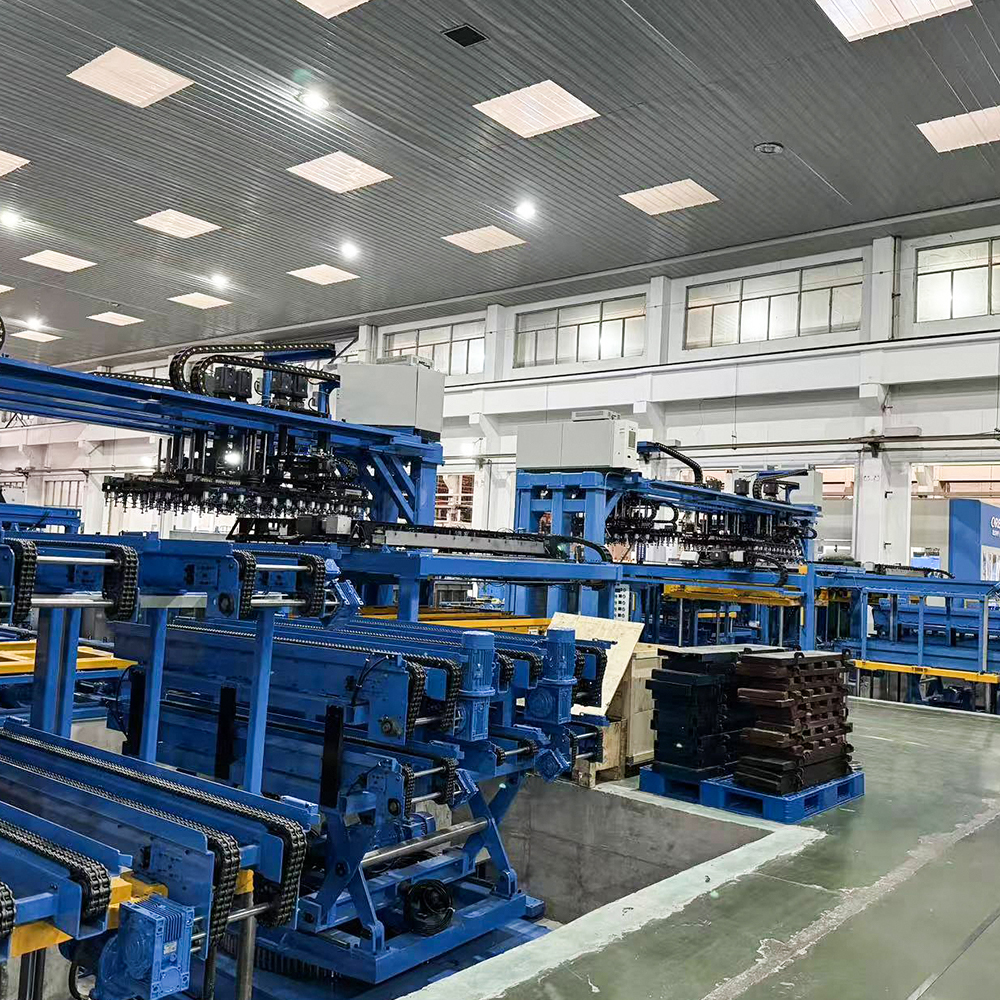

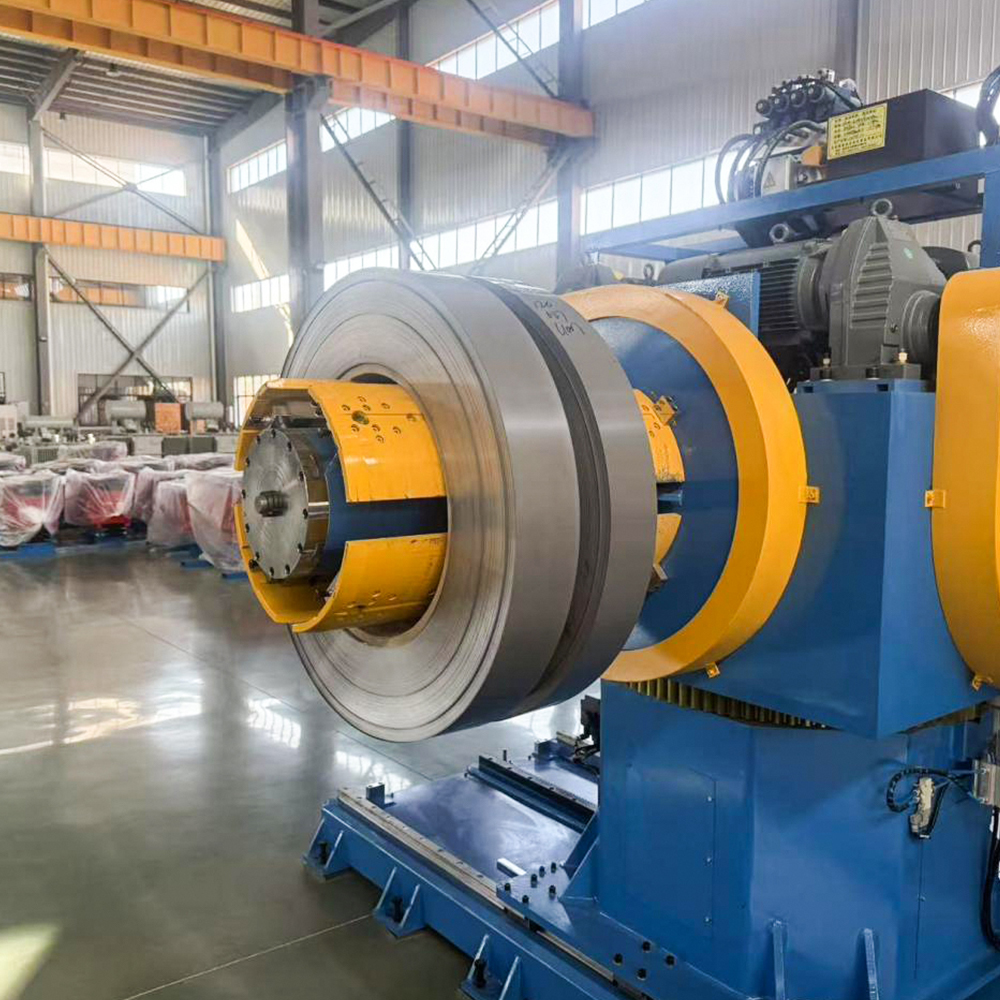

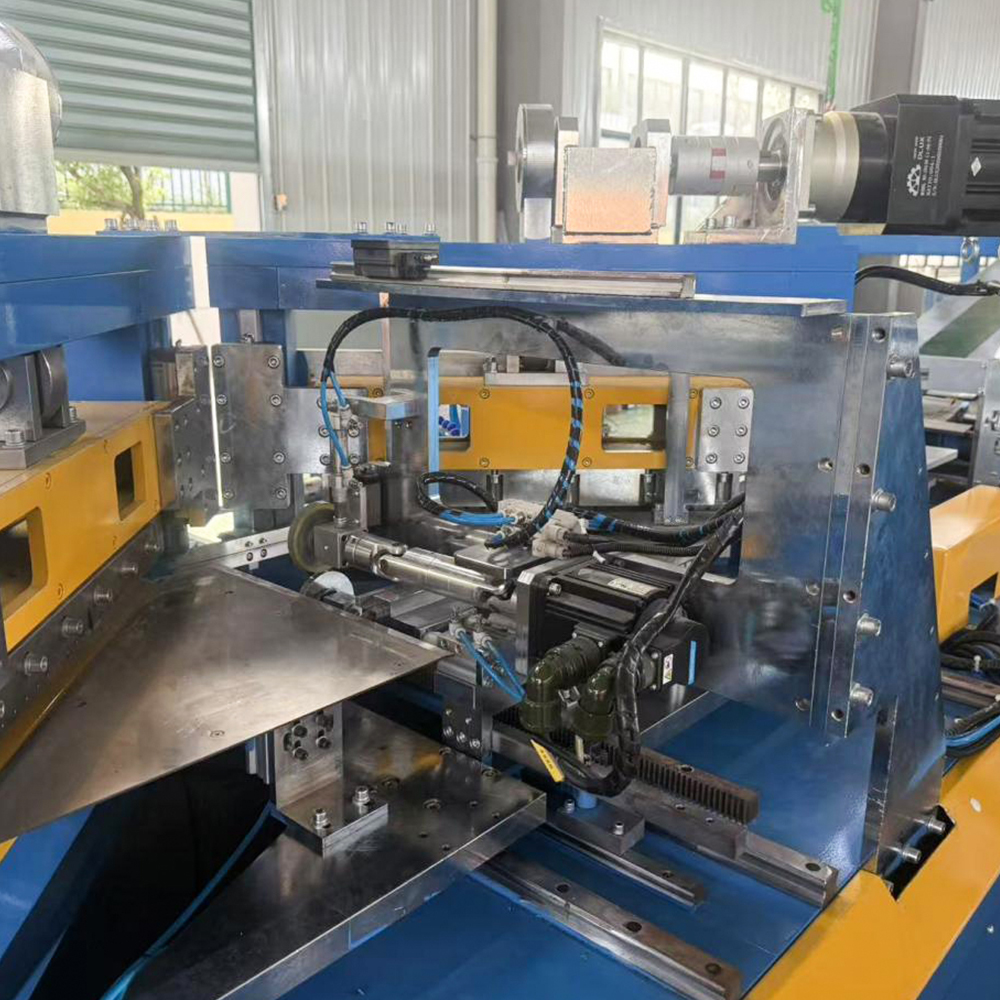

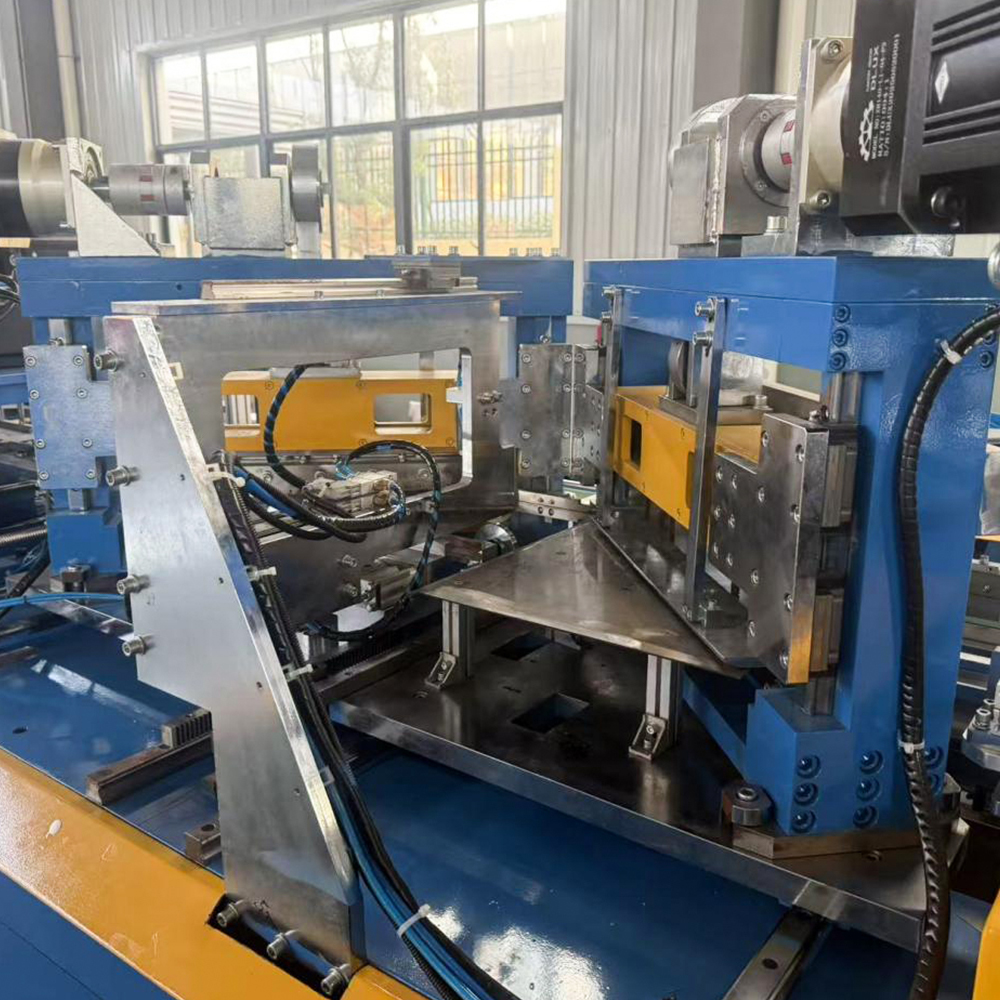

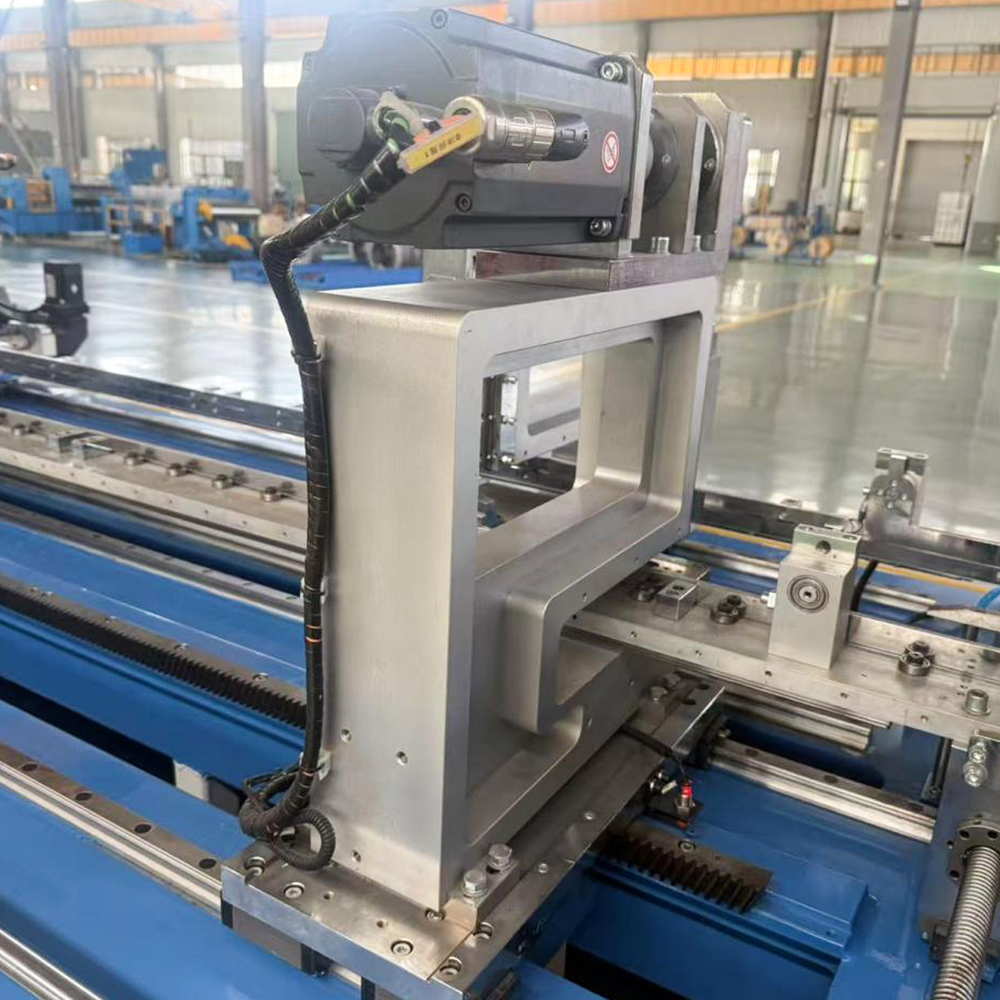

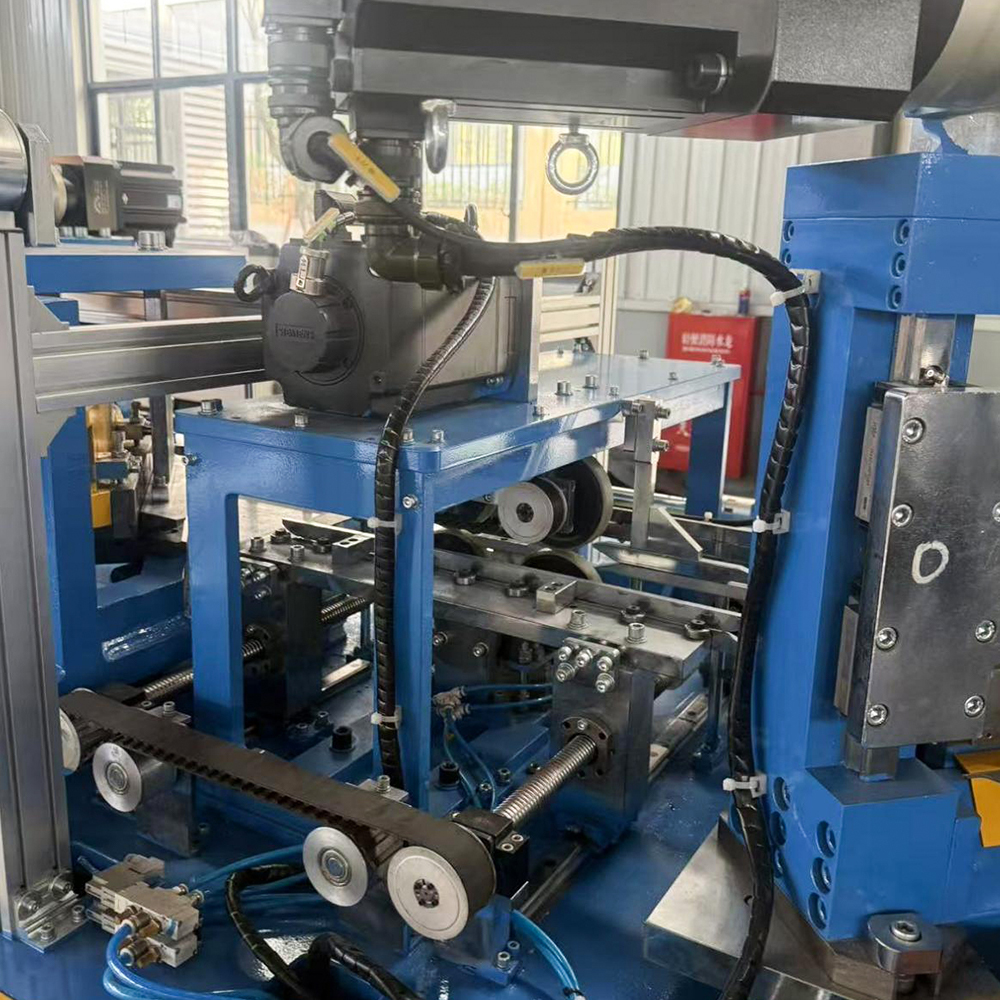

Dây chuyền cắt thép silicon HJ-DZ-300

Tại sao việc kiểm soát độ hở và độ chồng chéo của lưỡi cắt lại quan trọng đối với chất lượng cắt của HJ-DZ-300?

Trong quá trình sản xuất chính xác các tấm lõi biến áp, quá trình cắt trực tiếp xác định hiệu suất từ ​​tính, hệ số xếp chồng và độ chính xác về kích thước của lõi thành phẩm. Trong số tất cả các thông số có thể điều chỉnh trên dây chuyền cắt thép silicon, độ hở của lưỡi cắt và độ chồng chéo của lưỡi cắt là hai biến số quan trọng nhất giúp phân biệt đầu ra chất lượng cao với vật liệu bị loại bỏ. Đối với Dây chuyền cắt thép silicon HJ-DZ-300 , việc nắm vững những điều chỉnh này không chỉ đơn thuần là một quy trình bảo trì—nó là nền tảng để đạt được các lớp cán màng ổn định về kích thước, không có gờ và nhất quán. Bài viết này xem xét lý do tại sao các thông số này yêu cầu kiểm soát chặt chẽ, cách chúng tương tác với kiến ​​trúc điều khiển bằng servo của máy và những lợi ích thực tế mà nhà sản xuất thu được từ việc hiệu chuẩn chính xác.

1. Cơ sở vật lý của việc cắt: Tại sao vấn đề giải phóng mặt bằng và chồng chéo

Cắt là một quá trình dựa trên vết nứt chứ không phải là hành động cắt. Khi lưỡi trên chạm vào lưỡi dưới, nó sẽ làm lõm tấm thép silicon, tạo ra các vết nứt lan truyền từ cả hai phía cho đến khi chúng gặp nhau. Giải phóng mặt bằng lưỡi —khoảng cách ngang giữa các cánh trên và cánh dưới—xác định nơi các đường nứt này giao nhau. Nếu khe hở quá lớn, các vết nứt sẽ trượt vào nhau, tạo ra một cạnh thô, rách với các vệt rõ rệt và vùng gãy rộng. Nếu khe hở quá nhỏ, các lưỡi dao sẽ tạo ra ứng suất quá mức, làm tăng tốc độ mài mòn và tạo ra nhiệt có thể làm thay đổi tính chất từ ​​của thép silicon định hướng dạng hạt.

Lưỡi chồng lên nhau , ngược lại, là độ sâu xuyên thẳng đứng của lưỡi trên qua mép cắt của lưỡi dưới. Thông số này kiểm soát lượng vật liệu chịu nén và căng đồng thời. Sự chồng lấp không đủ dẫn đến việc tách không hoàn toàn, để lại các tab hoặc cúi treo gây hư hỏng cho các hoạt động xếp chồng tiếp theo. Sự chồng chéo quá mức làm tăng ma sát và độ lệch của lưỡi dao, gây ra các sóng cạnh và các vết nứt nhỏ làm suy giảm hệ số xếp chồng của cán màng. Trên Dây chuyền cắt thép silicon HJ-DZ-300 , cả hai thông số phải được đặt trong phạm vi dung sai chặt chẽ—thường là khe hở ở mức 5–8% độ dày vật liệu và chồng chéo ở mức 0,3–0,5 mm đối với thép silicon 0,23–0,35 mm—để đạt được chiều cao gờ dưới 0,03 mm theo yêu cầu của tiêu chuẩn lõi máy biến áp.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã tích hợp sự hiểu biết vật lý này vào Dây chuyền cắt thép silicon HJ-DZ-300 bằng cách trang bị cho nó hệ thống điều chỉnh khe hở lưỡi dao kỹ thuật số. Không giống như các thiết lập dựa trên miếng chêm thủ công, hệ thống này sử dụng các nêm điều khiển bằng servo cho phép người vận hành lưu trữ và gọi lại các giá trị khe hở/chồng chéo cho các loại vật liệu khác nhau. Tính năng này trực tiếp giải quyết sự biến đổi do sự khác biệt của lô cuộn dây gây ra, đảm bảo rằng thiết bị cắt thép silicon duy trì độ chính xác lặp lại trong suốt quá trình sản xuất.

2. Phân loại các yếu tố chất lượng cắt trên HJ-DZ-300

Để hiểu một cách có hệ thống tại sao việc kiểm soát lưỡi cắt lại quan trọng, chúng ta có thể chia các thuộc tính chất lượng cắt thành ba loại có mối liên hệ với nhau: hình dạng cạnh, độ ổn định kích thước và tính toàn vẹn của vật liệu. Mỗi loại phản ứng khác nhau với các điều chỉnh khe hở và chồng chéo, đồng thời mỗi loại đều ảnh hưởng trực tiếp đến hiệu suất lõi máy biến áp cuối cùng.

2.1 Hình học cạnh: Chiều cao lưỡi dao và khả năng cuộn qua

Hình dạng cạnh là chỉ số rõ ràng nhất về chất lượng cắt. Các gờ—các phần nhô lên, sắc nét dọc theo mép cắt—chủ yếu được kiểm soát bằng khe hở của lưỡi cắt. Trên Dây chuyền cắt thép silicon HJ-DZ-300 , Hệ thống điều khiển chuyển động của Siemens giám sát vị trí cánh quạt theo thời gian thực, bù đắp sự giãn nở nhiệt trong quá trình hoạt động liên tục. Khi độ hở được tối ưu hóa cho độ dày vật liệu cụ thể (ví dụ: 0,27 mm), các mặt phẳng gãy sẽ căn chỉnh hoàn hảo, tạo ra vết đứt rõ ràng với độ cuộn tối thiểu (vùng lõm tròn ở cạnh trên). Khe hở quá mức làm tăng độ sâu cuộn qua, làm giảm diện tích mặt cắt từ hiệu dụng và tăng tổn thất dòng điện xoáy trong lõi lắp ráp.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp quy trình hiệu chuẩn dành riêng cho Hệ thống cắt HJ-DZ-300 , sử dụng que thử từ mỗi cuộn dây mới để xác minh chất lượng cạnh trước khi sản xuất hoàn chỉnh. Quy trình này, được ghi lại trong HMI của máy, hướng dẫn người vận hành điều chỉnh khe hở từng bước dựa trên chiều cao lưỡi dao đo được, đảm bảo rằng hình dạng cạnh vẫn nằm trong dung sai ISO 9013:2017 ngay cả khi xử lý các loại có độ thấm cao như 23ZH85.

2.2 Độ ổn định kích thước: Độ chính xác về chiều dài và độ vuông góc

Trong khi nhiều người cho rằng độ chính xác về chiều dài chỉ phụ thuộc vào servo của con lăn nạp, thì sự chồng chéo của các lưỡi dao sẽ gián tiếp ảnh hưởng đến độ ổn định về kích thước. Khi độ chồng chéo được đặt quá cao, lưỡi cắt phía trên sẽ hơi lệch trong quá trình xuyên thấu, tạo ra một đường cắt côn lệch khỏi đường cắt được lập trình. Hiệu ứng này được khuếch đại trên các dải hẹp hơn (chiều rộng dưới 50 mm), trong đó độ lệch của lưỡi dao trở thành một tỷ lệ phần trăm đáng kể của chiều rộng dải. các Dây chuyền cắt thép silicon HJ-DZ-300 giảm thiểu điều này thông qua thiết kế khung chữ C cứng nhắc và các dẫn hướng tuyến tính được nạp sẵn, nhưng lớp phủ vẫn phải được hiệu chỉnh để phù hợp với cường độ chảy của vật liệu. Ví dụ, các loại thép có định hướng hạt cao có độ cứng cao hơn yêu cầu giảm sự chồng chéo một chút để ngăn ngừa độ lệch của lưỡi, trong khi các loại thép không định hướng cấp thấp hơn có thể chịu được sự xuyên thấu sâu hơn.

Hơn nữa, máy của kiến trúc điều khiển hoàn toàn bằng servo tích hợp cắt với các thao tác đột (đục lỗ và đột chữ V) trong một lần duy nhất. Bất kỳ lỗi kích thước nào do sự chồng chéo không đúng sẽ truyền đến các chi tiết đục lỗ, sắp xếp sai các lỗ xếp chồng và ảnh hưởng đến việc lắp ráp lõi. Kiểm soát chồng chéo kỹ thuật số trên Dây chuyền cắt HJ-DZ-300 cho phép người vận hành đặt các giá trị chồng lấp với độ phân giải 0,01 mm, điều này rất quan trọng để duy trì dung sai chiều dài ± 0,05 mm cần thiết cho lõi máy biến áp phân phối hiệu suất cao.

2.3 Tính toàn vẹn của vật liệu: Ứng suất, lớp phủ và đặc tính từ tính

Thép silicon được phủ một lớp cách điện (thường là lớp phủ C-5 hoặc C-6) để giảm thiểu tổn thất dòng điện xoáy giữa các lớp. Khoảng hở hoặc sự chồng chéo quá mức của lưỡi cắt gây ra ứng suất cắt bổ sung có thể làm bong tróc hoặc làm nứt lớp phủ này dọc theo cạnh cắt. Ngay cả khi các gờ được loại bỏ trong bước mài giũa tiếp theo thì ứng suất cơ bản của vật liệu vẫn còn. các Dây chuyền cắt thép silicon HJ-DZ-300 giảm rủi ro này bằng cách sử dụng một trình tự cắt tiếng ồn thấp, tác động thấp sử dụng cấu hình tăng tốc được kiểm soát cho ram. Trình tự này, kết hợp với sự chồng lấp được tối ưu hóa, đảm bảo vùng biến dạng dẻo kéo dài không quá 0,5 mm tính từ mép cắt, bảo toàn hướng hạt và độ bám dính lớp phủ trong vùng hoạt động của lõi.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã xác nhận phương pháp này thông qua thử nghiệm rộng rãi trên thép loại M4 0,30 mm, chứng minh rằng việc cài đặt lưỡi cắt thích hợp giúp giảm mức suy giảm tổn hao lõi tới 8% so với các dây chuyền được điều chỉnh kém. Lợi thế về hiệu suất này đặc biệt có giá trị đối với các nhà sản xuất sản xuất lõi cho máy biến áp hiệu suất cao, trong đó mỗi watt giảm tổn thất sẽ chuyển thành tiết kiệm năng lượng hữu hình trong suốt vòng đời sản phẩm.

Bảng trên tóm tắt mối liên hệ của từng yếu tố chất lượng với các thông số cánh và các biện pháp kỹ thuật tương ứng được thực hiện trên Dây chuyền cắt thép silicon HJ-DZ-300 . Cách tiếp cận mang tính hệ thống này cho phép người vận hành ưu tiên điều chỉnh dựa trên loại lỗi nghiêm trọng nhất đối với một đơn hàng nhất định.

3. Chiến lược kiểm soát thực tế và lợi ích hoạt động

Thực hiện kiểm soát độ hở và chồng chéo cánh hiệu quả trên Dây chuyền cắt thép silicon HJ-DZ-300 tuân theo quy trình làm việc có cấu trúc kết hợp xác thực trước khi thiết lập, giám sát trong quá trình và đền bù thích ứng. Dưới đây là quy trình từng bước được đề xuất mà Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đào tạo tất cả khách hàng thực hiện trong quá trình vận hành máy và bảo trì hàng tuần.

1. Trình độ vật liệu – Đo độ dày, độ cứng thực tế của từng lô cuộn mới bằng máy đo độ dày tích hợp sẵn; nhập các giá trị này vào bảng điều khiển để tự động tính toán lại khoảng hở khuyến nghị (5–8% độ dày) và giá trị cơ sở chồng lấp.
2. Xác nhận cắt thử – Chạy 10–15 que thử ở cài đặt đã tính toán; đo chiều cao lưỡi dao bằng micromet kỹ thuật số và kiểm tra độ sâu cuộn qua bằng bộ so sánh quang học. Điều chỉnh khoảng hở theo từng bước 0,005 mm cho đến khi chiều cao lưỡi dao ổn định dưới 0,03 mm.
3. Điều chỉnh chồng chéo động – Tăng dần độ chồng lấp từ giá trị cơ bản cho đến khi mép cắt có vùng cắt đồng đều (khoảng 1/3 độ dày vật liệu). Nếu xuất hiện sóng cạnh, hãy giảm sự chồng chéo 0,02 mm và kiểm tra độ chính xác về chiều dài trên máy đo tọa độ.
4. Lưu trữ công thức tối ưu hóa – Lưu các giá trị khoảng trống cuối cùng và chồng chéo trong cơ sở dữ liệu công thức của máy theo cấp độ và độ dày vật liệu cụ thể. Điều này cho phép thu hồi ngay lập tức cho các lần chạy trong tương lai, loại bỏ sự chậm trễ do thử và sai.
5. Tái xác minh định kỳ – Cứ sau 8 giờ sản xuất hoặc sau 5000 chu kỳ cắt, chạy thử nhanh để phát hiện độ mòn của lưỡi cắt; sử dụng tính năng bù mài mòn tự động để điều chỉnh độ hở dần dần để duy trì chất lượng cạnh ổn định.

Các nhà sản xuất áp dụng chiến lược kiểm soát này báo cáo một số lợi ích có thể định lượng được. Đầu tiên, tỷ lệ phế liệu do khuyết tật ở cạnh giảm từ 3–5% thông thường xuống dưới 0,8%, trực tiếp cải thiện năng suất vật liệu—một yếu tố quan trọng do giá thành cao của thép silicon định hướng dạng hạt. Thứ hai, tuổi thọ của lưỡi dao kéo dài thêm khoảng 40% vì sự chồng chéo tối ưu giúp giảm tải trọng va đập và độ mòn không đều. Thứ ba, hệ số xếp chồng lõi cải thiện 0,5–1,0 điểm phần trăm, nghĩa là khối lượng lõi nhỏ hơn cho cùng xếp hạng VA hoặc hiệu suất cao hơn cho cùng một dấu chân. Những lợi thế này liên tục đạt được trên Bệ cắt HJ-DZ-300 , khiến nó trở thành lựa chọn ưu tiên của những nhà sản xuất không đủ khả năng chi trả thời gian ngừng hoạt động để mài lại lưỡi dao.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia hỗ trợ những lợi ích vận hành này bằng gói hậu mãi toàn diện bao gồm quyền truy cập chẩn đoán từ xa vào bộ điều khiển Siemens, cho phép các kỹ thuật viên chuyên nghiệp tinh chỉnh các thông số lưỡi cắt ngay cả trong giờ làm việc. Mức độ hỗ trợ này, kết hợp với độ cứng cơ học nội tại của máy, đảm bảo rằng Dây chuyền cắt thép silicon HJ-DZ-300 mang lại hiệu suất ổn định trong nhiều tình huống sản xuất khác nhau—từ lõi nguyên mẫu theo lô nhỏ đến chạy số lượng lớn các lớp màng E-I tiêu chuẩn.
