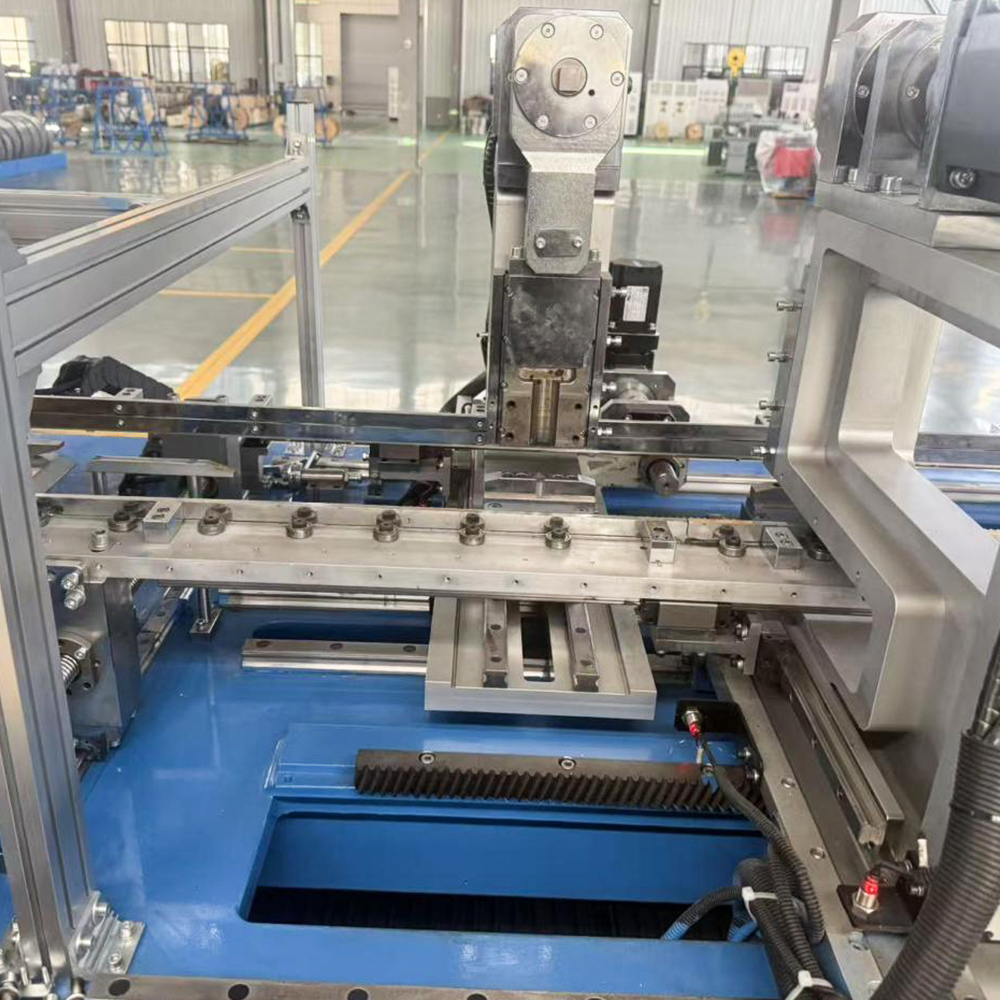

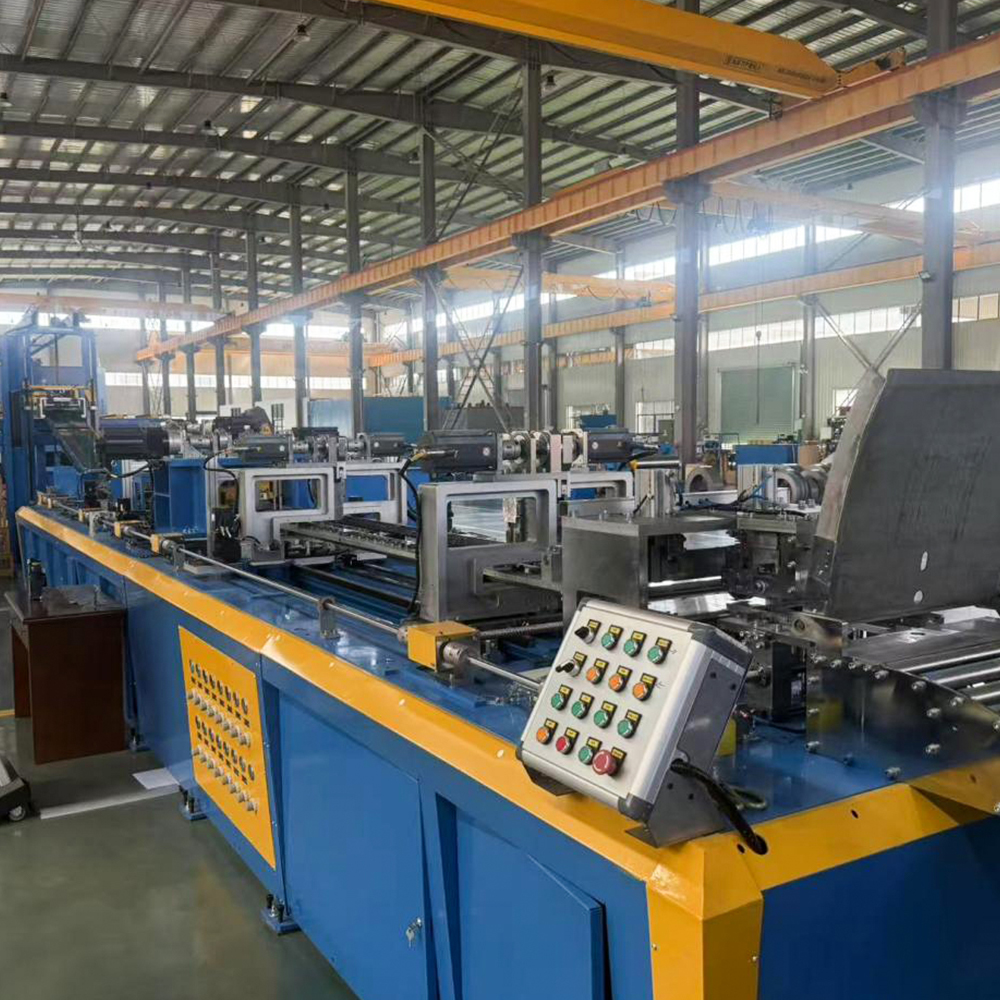

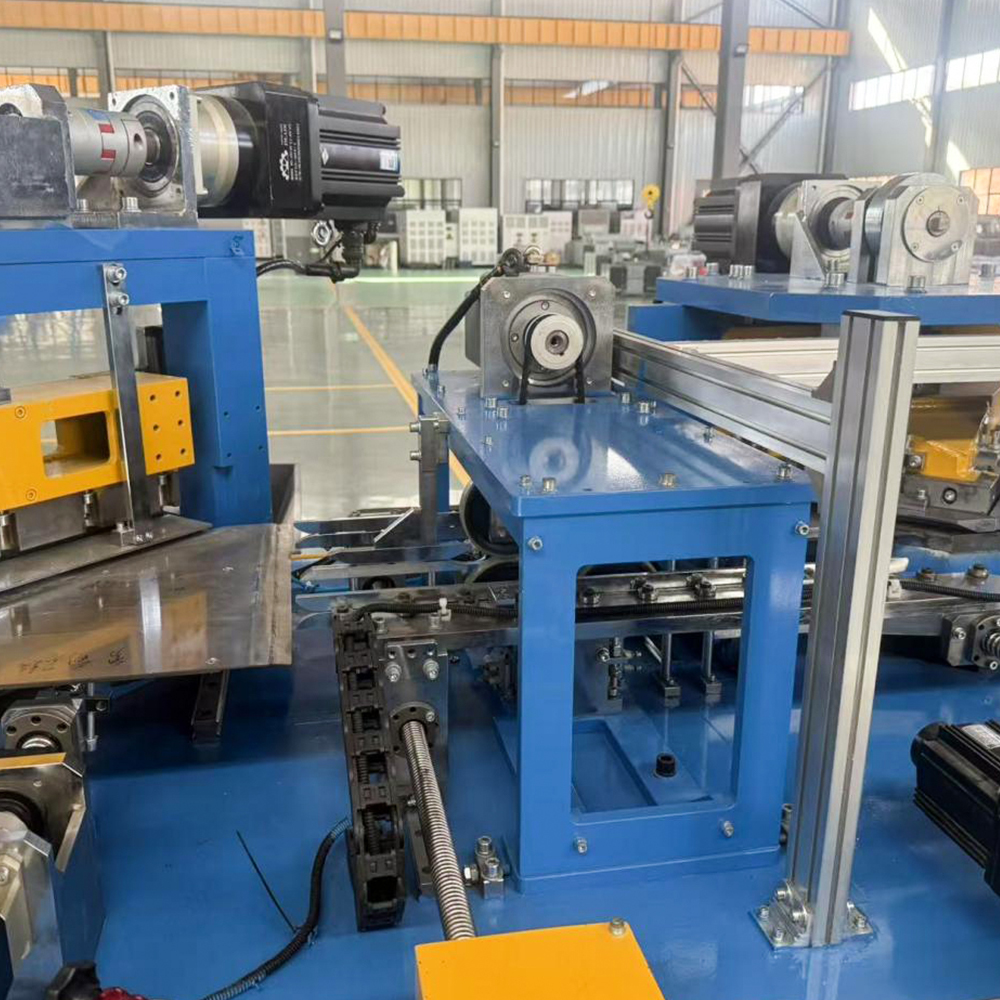

Dây chuyền cắt theo chiều dài bằng thép silicon HJ-DZ-440

Dây chuyền cắt theo chiều dài HJ-DZ-440 khác với Dây chuyền rạch để gia công thép silicon như thế nào?

Trong lĩnh vực sản xuất lõi máy biến áp, việc lựa chọn thiết bị xử lý phù hợp sẽ trực tiếp quyết định chất lượng sản phẩm, việc tận dụng nguyên liệu và hiệu quả sản xuất. Mặc dù cả hai dây chuyền cắt theo chiều dài thép silicon và dây chuyền rạch được sử dụng để gia công thép silicon, nguyên tắc làm việc, kịch bản ứng dụng và sản phẩm cuối cùng của chúng về cơ bản là khác nhau. Bài viết này lấy Dây chuyền cắt thép silicon HJ-DZ-440 làm ví dụ để đưa ra phân tích so sánh chi tiết về hai phương pháp xử lý này, giúp bạn đưa ra quyết định sáng suốt dựa trên nhu cầu sản xuất thực tế.

1. Định nghĩa và định vị cốt lõi: Cắt và rạch

A đường rạch chủ yếu được sử dụng để cắt dọc các cuộn thép silicon rộng thành nhiều cuộn hẹp hơn. Sản phẩm hoàn thiện của nó vẫn ở dạng cuộn và mục đích chính là thay đổi chiều rộng của vật liệu cho các quá trình dập hoặc cắt tiếp theo. Ngược lại, Dây chuyền cắt thép silicon HJ-DZ-440 là một hệ thống cắt chính xác giúp cắt các cuộn dây thành các tấm phẳng có độ dài xác định trước. Quan trọng hơn, nó được thiết kế đặc biệt để xếp chồng lớp lõi máy biến áp, tích hợp cấp liệu, đục lỗ, khía chữ V, cắt 45°/135° và quản lý vật liệu thông minh vào một bộ phận tự động duy nhất.

Theo định nghĩa sản phẩm từ Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia , HJ-DZ-440 có cấu hình tiêu chuẩn "2-Cắt, 4-Punch" (2 bộ phận cắt, 2 bộ phận đục lỗ chữ V và 2 bộ phận đục lỗ), hỗ trợ cắt lũy tiến 3 bước ngang và dọc, 5 bước và 7 bước. Mức độ tích hợp chức năng này là điều mà một quy trình truyền thống dây chuyền rạch thép silicon đơn giản là không thể đạt được, vì cái sau chỉ thực hiện rạch dọc mà không có bất kỳ khả năng cắt hoặc đục lỗ ngang nào.

2. Quy trình và sự khác biệt về chức năng

Quy trình của một dây chuyền rạch điển hình bao gồm tháo cuộn, san phẳng, rạch dọc bằng dao tròn, kiểm soát độ căng và cuộn lại. Toàn bộ quá trình diễn ra liên tục và đầu ra cuối cùng là nhiều cuộn dây hẹp. các Dây chuyền cắt thép silicon HJ-DZ-440 tuy nhiên, tuân theo một logic xử lý hoàn toàn khác. Quy trình làm việc của nó là: tháo cuộn → san phẳng → đục lỗ → khía chữ V → cắt 45°/135° → xếp chồng tấm. Thiết bị này xử lý các cuộn thép silicon định hướng dạng hạt cán nguội thành các lớp mỏng có hình dạng chính xác đáp ứng các yêu cầu chính xác của quy trình xếp chồng lõi, đạt được quy trình sản xuất hoàn toàn tự động từ cuộn dây đến các tấm thành phẩm.

Sự khác biệt chính về chức năng bao gồm:

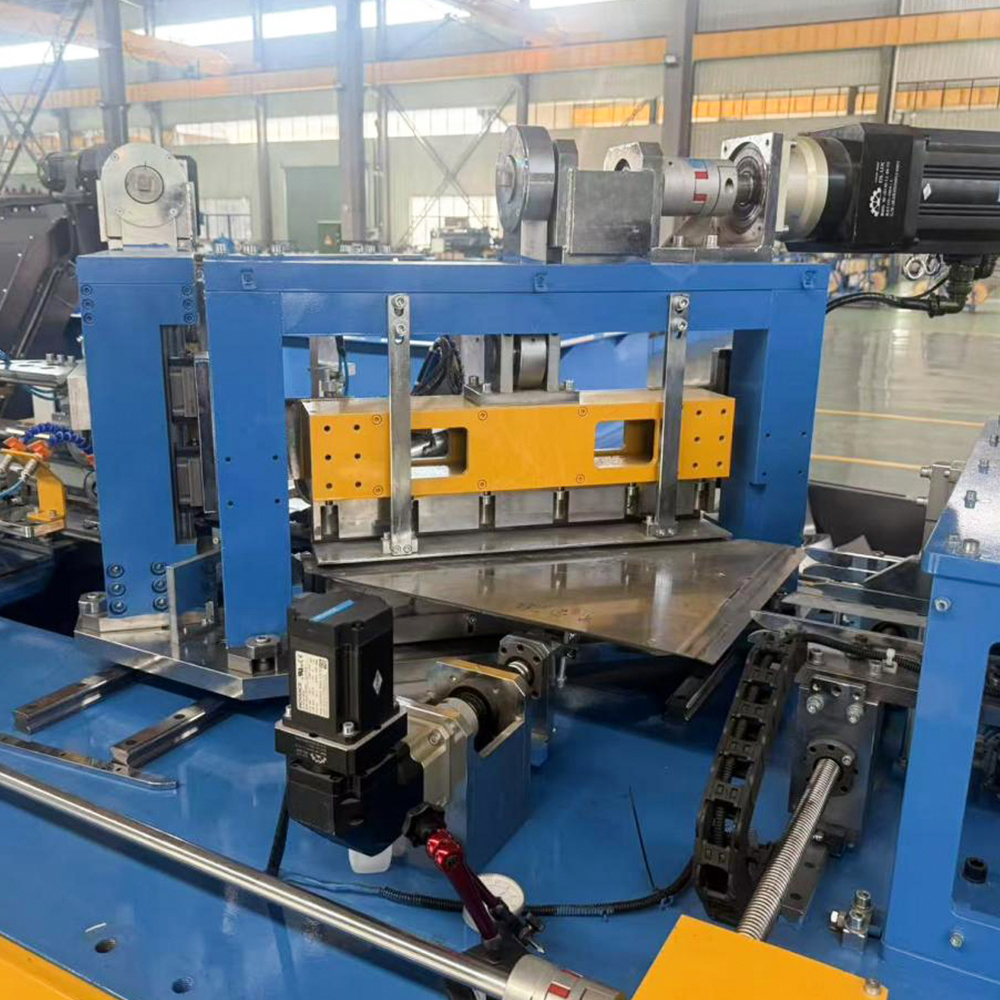

• Phương pháp cắt: Đường rạch sử dụng dao tròn xoay để cắt theo chiều dọc liên tục, trong khi HJ-DZ-440 sử dụng phương pháp cắt chém chính xác để cắt ngang ở các chiều dài cố định.
• Khả năng đấm: Đường rạch không có chức năng đục lỗ; cái HJ-DZ-440 tích hợp cả bộ phận đục lỗ và khía chữ V để lắp ráp lõi máy biến áp.

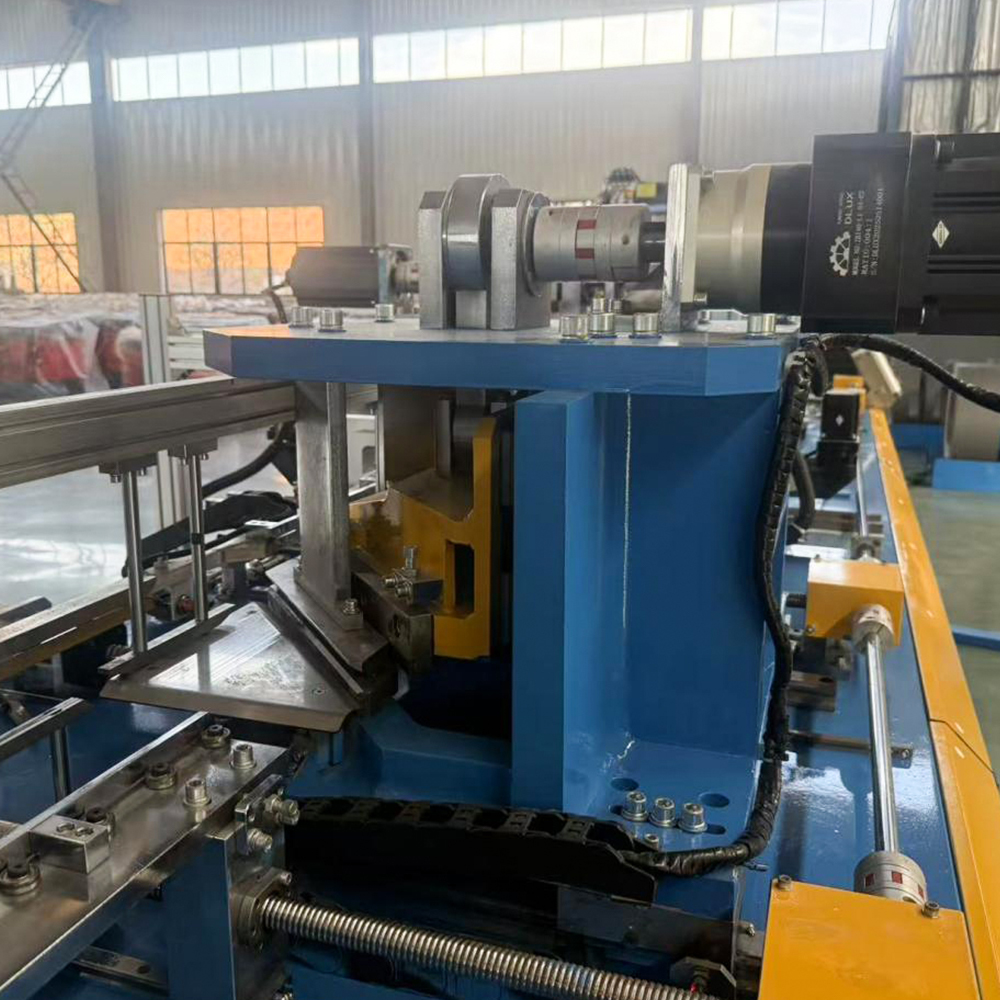

• Cắt góc: HJ-DZ-440 hỗ trợ cắt góc 45° và 135°, điều này rất cần thiết để sản xuất lõi máy biến áp từng bước—một tính năng không có trong các đường rạch.

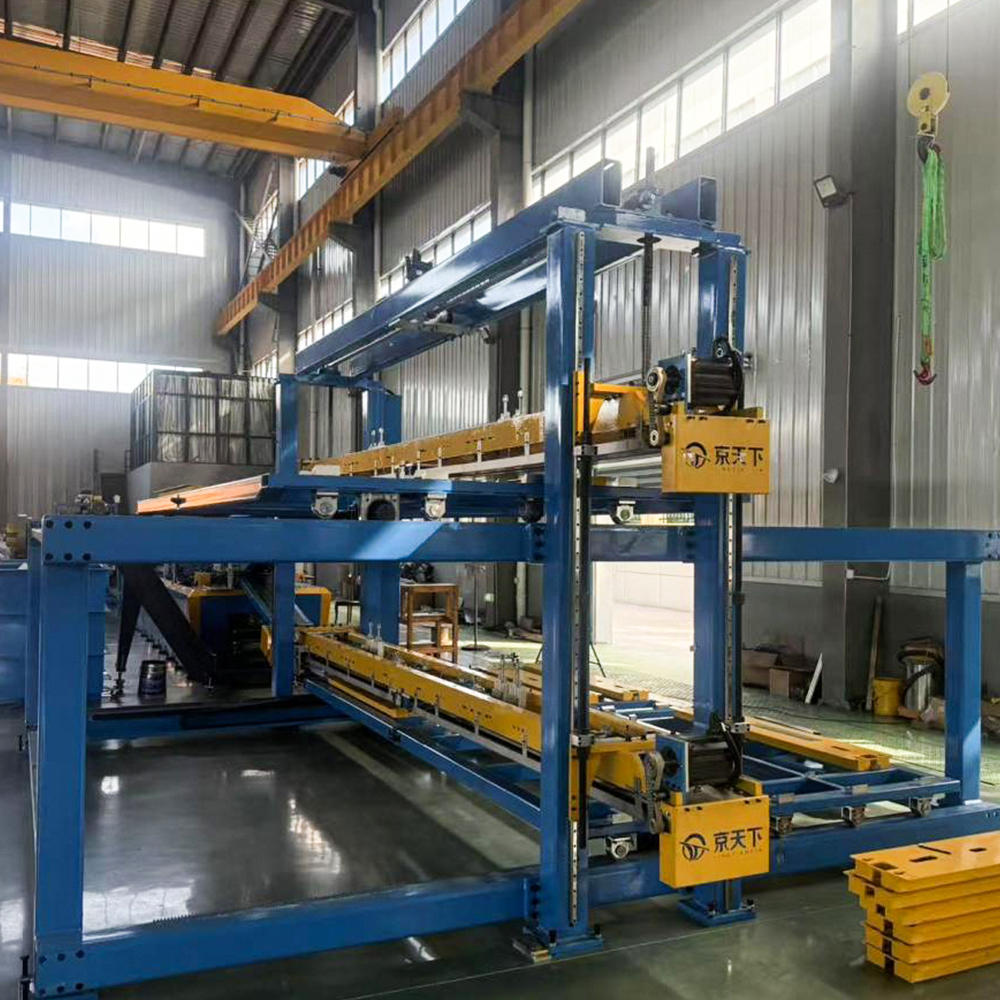

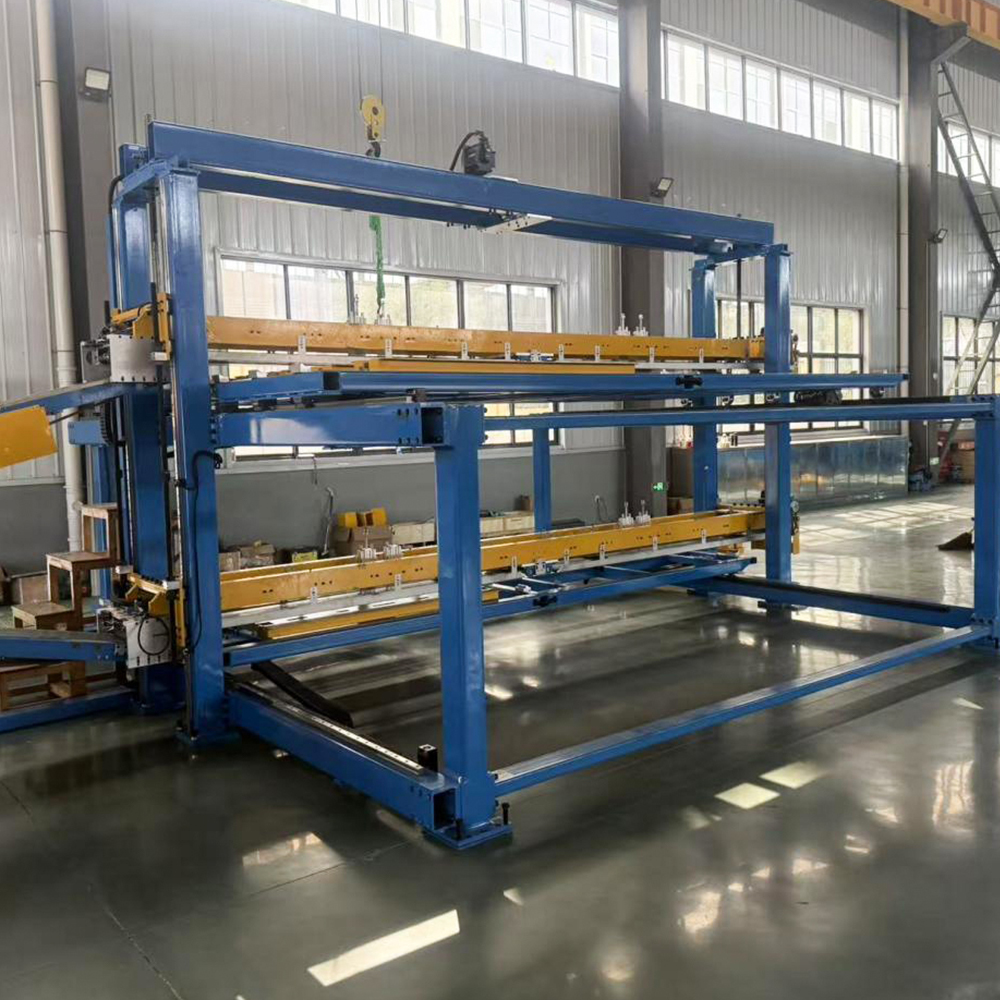

• Dạng đầu ra: Đường rạch cuộn dây đầu ra; cái dây chuyền cắt theo chiều dài thép silicon đầu ra các tấm xếp chồng lên nhau đã sẵn sàng để lắp ráp lõi.

3. Kịch bản ứng dụng và người dùng điển hình

Dây chuyền rạch được sử dụng rộng rãi trong các ngành công nghiệp gia công kim loại nói chung, bao gồm phụ tùng ô tô, vỏ thiết bị gia dụng và xưởng dập thông thường. Những người dùng này thường chỉ yêu cầu giảm chiều rộng và thu lại cho các bước xử lý tiếp theo. Ngược lại, Dây chuyền cắt thép silicon HJ-DZ-440 được thiết kế đặc biệt cho ngành công nghiệp máy biến áp điện, đặc biệt là để sản xuất lõi máy biến áp hiệu suất cao.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã trang bị cho dây chuyền này một hệ thống điều khiển chuyển động của Siemens và kiến trúc điều khiển hoàn toàn bằng servo, cho phép nó hỗ trợ cả chế độ sản xuất cắt ngoại tuyến và xếp chồng trực tiếp trong dây chuyền. Các ứng dụng điển hình bao gồm:

1. Sản xuất lõi biến áp từng bước cho máy biến áp công suất lớn.
2. Sản xuất các tấm ghép động cơ với các mẫu lỗ và rãnh chính xác.
3. Gia công thép silic định hướng hạt (CRGO) với tổn thất lõi tối thiểu.
4. Sản xuất số lượng lớn các tấm xếp chồng lên nhau với độ phẳng và chất lượng cạnh ổn định.

4. Thông số kỹ thuật và so sánh hiệu suất

Để minh họa rõ ràng sự khác biệt giữa Dây chuyền cắt thép silicon HJ-DZ-440 và một đường rạch điển hình, bảng sau đây cung cấp sự so sánh song song giữa các thông số quan trọng:

Sự so sánh này cho thấy rõ ràng rằng trong khi đường rạch là một công cụ linh hoạt để giảm chiều rộng, thì Dây chuyền cắt thép silicon HJ-DZ-440 là một hệ thống chuyên dụng, có độ chính xác cao được thiết kế để cung cấp các tấm cán thành phẩm sẵn sàng cho việc xếp chồng lõi mà không cần các bước xử lý bổ sung.

5. Sử dụng vật liệu và chất lượng cạnh

Đối với các nhà sản xuất lõi máy biến áp, việc sử dụng vật liệu ảnh hưởng trực tiếp đến hiệu quả chi phí. Các đường rạch thường tạo ra sự lãng phí đáng kể về việc cắt cạnh vì tổng chiều rộng của nhiều dải hẹp hiếm khi khớp chính xác với chiều rộng cuộn ban đầu. Ngược lại, HJ-DZ-440 tối ưu hóa các kiểu cắt thông qua khả năng cắt lũy tiến, giảm thiểu lãng phí bằng cách lồng các chiều dài và góc khác nhau từ một cuộn dây duy nhất.
