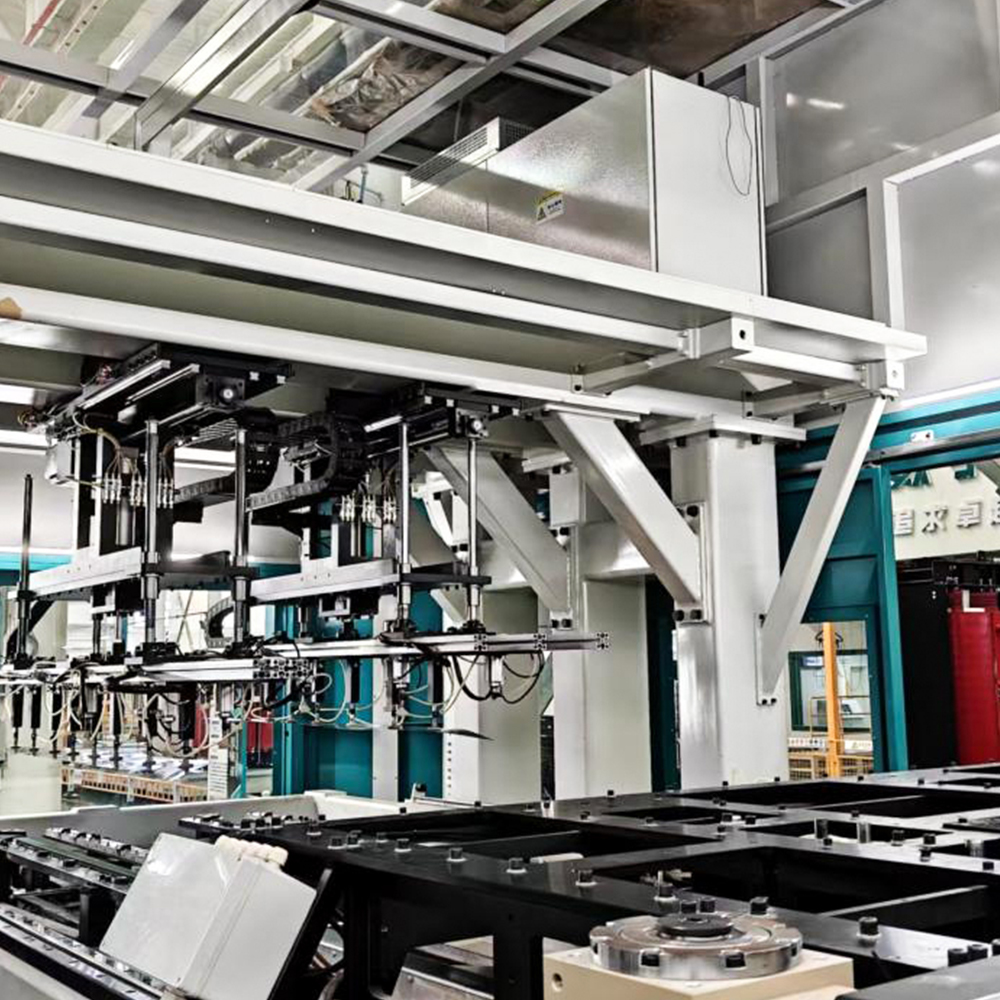

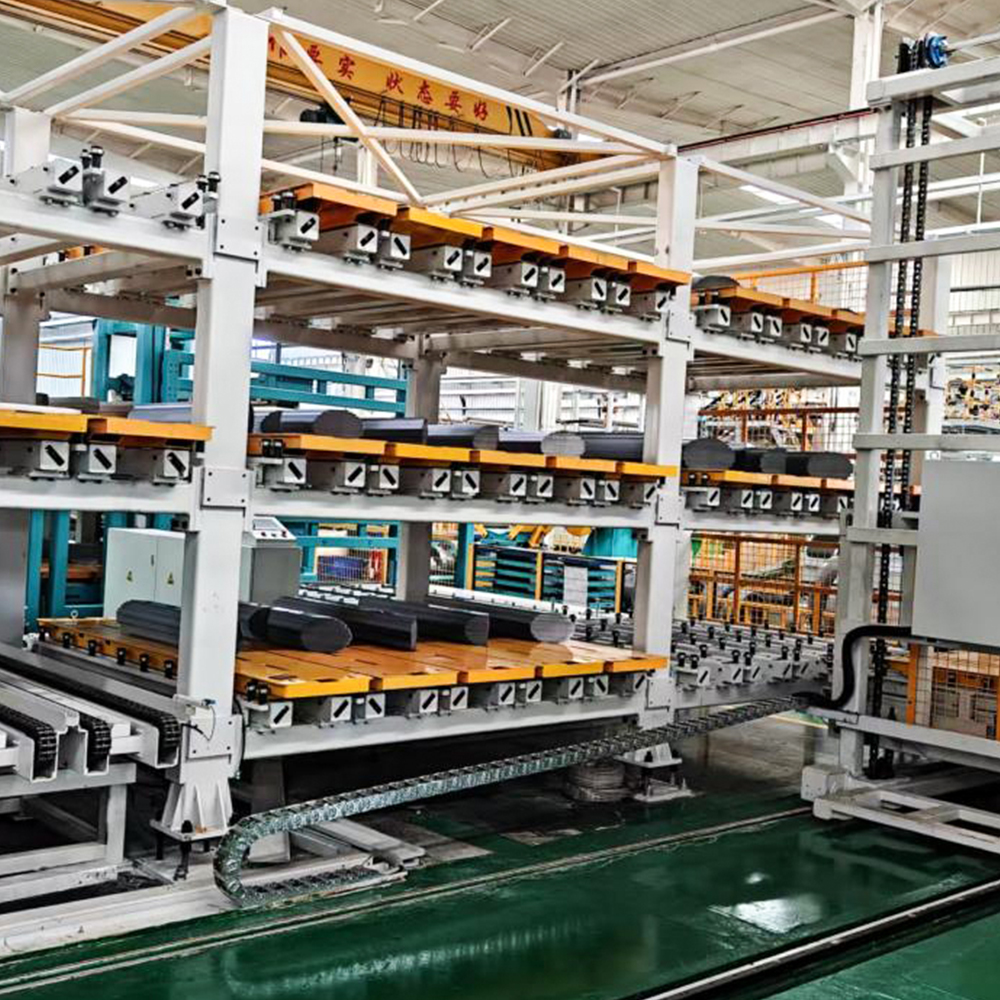

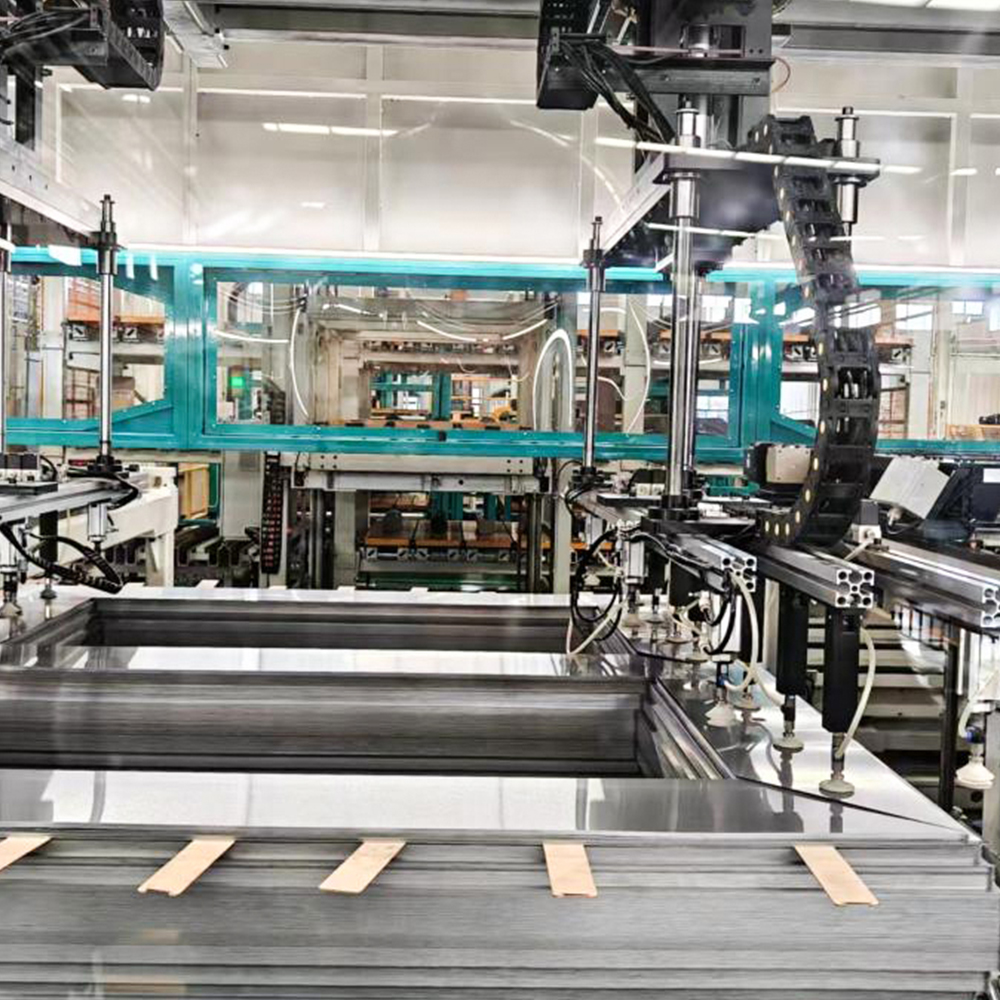

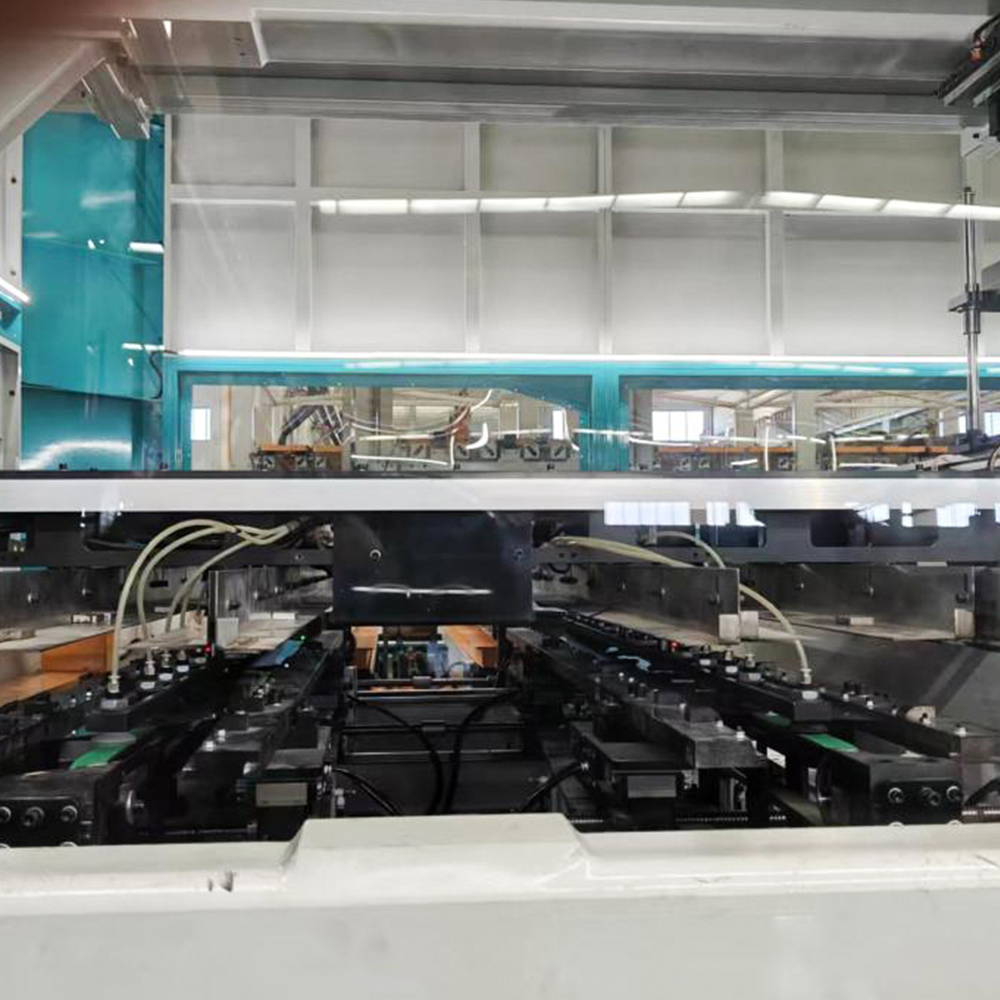

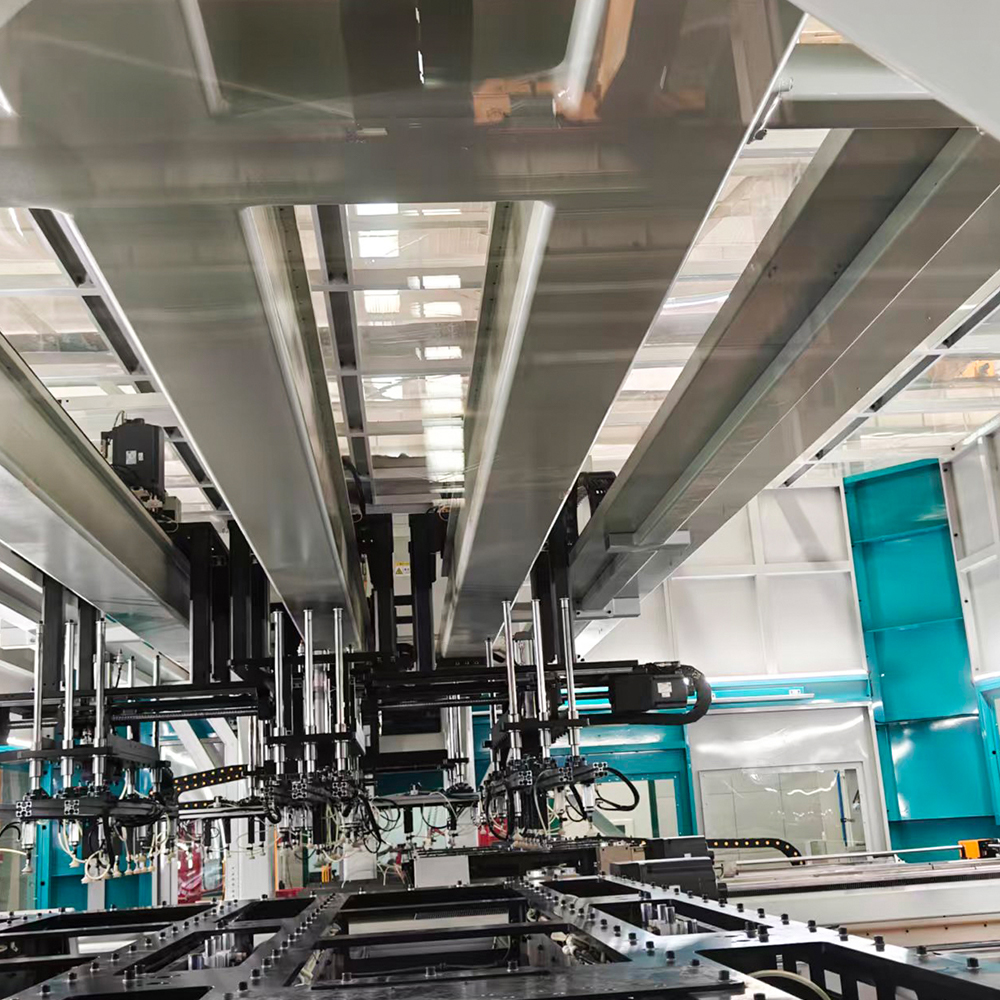

Dây chuyền sản xuất xếp chồng lõi biến áp nội tuyến tự động ZXD-440

Định nghĩa sản phẩm

Thiết bị này được kết nối trực tiếp với dây chuyền cắt ngang để tự động xếp chồng, cho phép cắt và xếp chồng đồng thời, loại bỏ các bước nâng truyền thống sau khi cắt và xếp chồng thủ công.

Liên hệ với chúng tôi
Thêm giỏ hàng
Ứng dụng Phản hồi

Trách nhiệm của người mua

  • Cung cấp và đấu nối cáp nguồn vào tủ điện thiết bị theo điều kiện công trình công cộng; kết nối cáp nối đất cần thiết với điểm kết nối được chỉ định trên thiết bị.
  • Xây dựng nền móng thiết bị (bao gồm khoan lõi, ống dẫn PVC, v.v.), đường ống, bộ phận nhúng và hệ thống nối đất.
  • Cần cẩu trên cao/cần cẩu di động/xe nâng và các thiết bị khác cần thiết để dỡ hàng, định vị và lắp đặt/vận hành tại địa điểm của người mua.
  • Khí nén, điện và các vật liệu phụ trợ để vận hành thiết bị, được giao đến địa điểm được chỉ định.
  • Vật liệu chạy thử để vận hành đã được chuyển đến địa điểm được chỉ định.

Giao hàng, nghiệm thu và kiểm tra

  • Tiêu chuẩn kiểm tra: Thỏa thuận kỹ thuật này và các tiêu chuẩn quốc gia hiện hành của nhà sản xuất.
  • Việc nghiệm thu và kiểm tra được hai bên thực hiện tại cơ sở sản xuất của nhà cung cấp theo đúng Thỏa thuận kỹ thuật; thiết bị được vận chuyển sau khi vượt qua kiểm tra.
  • Việc kiểm tra hiệu suất đầy đủ sẽ được tiến hành tại địa điểm của người dùng cuối; cả hai bên sẽ thực hiện nghiệm thu từng hạng mục theo Hợp đồng và Thỏa thuận kỹ thuật; Báo cáo chấp nhận sẽ được cả hai bên ký khi thông qua.

Thành phần thiết bị

Thành phần thiết bị hoàn chỉnh
Không. thành phần Số lượng. Bình luận
1 Thân chính của thiết bị 1 bộ
2 Giường phân phối và vận chuyển vật liệu 1 bộ

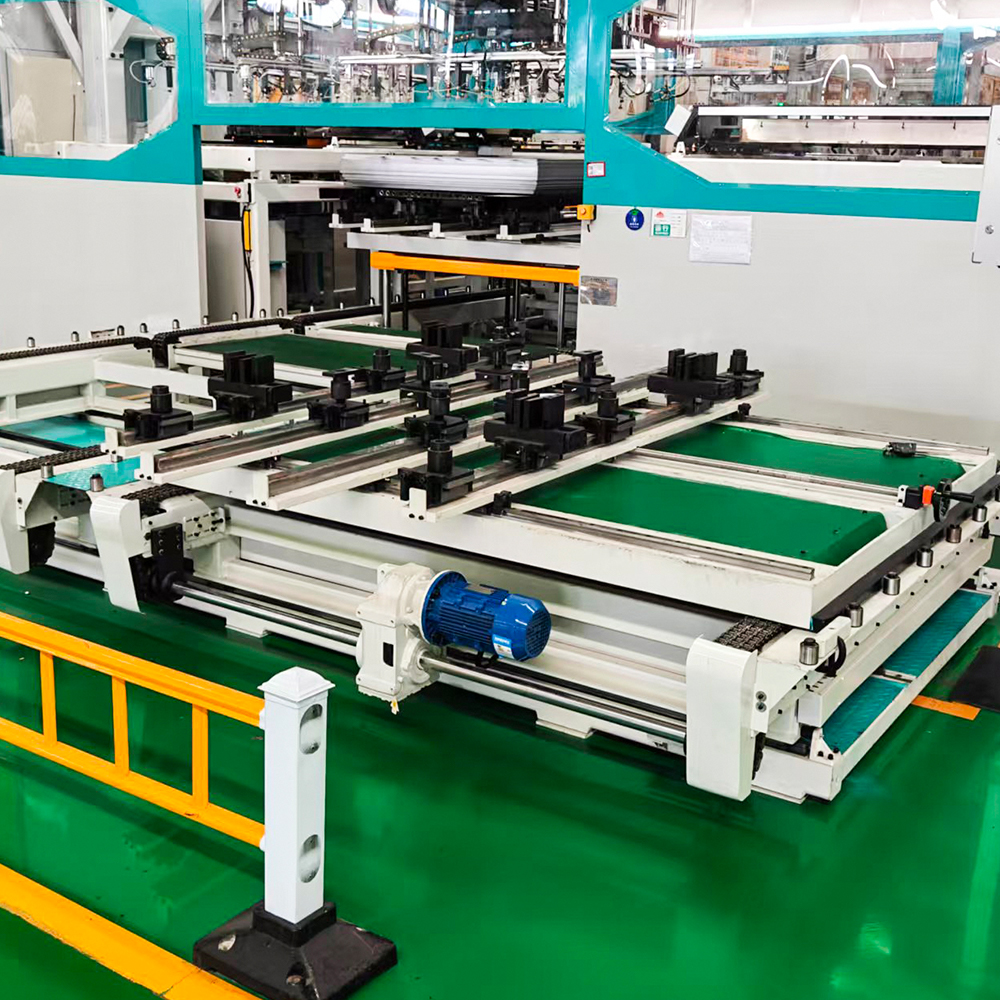

3 Nền tảng xếp chồng thành phẩm & Nền tảng trao đổi 4 4 bộ 4 xếp chồng 4 chế độ chờ
4 Tủ điều khiển điện 1 bộ Bao gồm bộ điều khiển hệ thống, ổ đĩa servo và bộ biến tần

Thông số kỹ thuật chính (Máy xếp chồng)

Không. Thông số hiệu suất ZXD-440
1 Thông số kỹ thuật cán Chiều rộng 50–440 mm
độ dày 0,18–0,35 mm
Chiều dài chi bên 380 mm (từ góc này sang góc khác) – 2500 mm (từ đầu đến cuối)
Chiều dài ách 380 mm (từ góc này sang góc khác) – 2500 mm (từ đầu đến cuối)
Chi giữa 380–2060mm
Lõi tối đa (L×W×H) 2500×2500×600mm
3 xếp chồng chính xác Hướng chiều dài cùng cấp ≤ ± 0,5 mm
Hướng chiều rộng cùng cấp ≤ ± 0,5 mm
Lỗi độ dày cùng cấp (xếp chồng theo số tờ) 1 mm
Lưu ý: Độ chính xác của lõi bị ảnh hưởng đồng thời bởi độ chính xác cắt tấm và độ chính xác xếp chồng. Cần phải định hình lại thủ công sau khi xếp chồng để đạt được độ chính xác cao hơn. Nếu việc ngừng hoạt động để định hình lại do yêu cầu độ chính xác cao hơn của người mua làm giảm năng suất thiết bị trong sản xuất thông thường thì trách nhiệm thuộc về người mua và không liên quan đến thiết bị của nhà cung cấp.
8 Thời gian chu kỳ xếp chồng Xấp xỉ. 60 tờ/phút Lõi tiêu chuẩn chấp nhận: Chiều rộng 260 mm; Chiều dài 1000 mm
9 Cung cấp không khí Áp lực ≥0,6 MPa
Tổng lượng khí tiêu thụ (máy tạo chân không tiết kiệm năng lượng; giảm chi phí khí nén) .60,6 m³ / phút
10 Tiếng ồn thiết bị 80dB
11 Màu thiết bị Tiêu chuẩn nhà máy: Màu chủ đạo: Xám nhạt 7035, Xanh da trời 5015; Bộ phận chuyển động: Signal Yellow 1003. Có sẵn các màu tùy chỉnh.
12 Điện áp làm việc Biến động điện áp 380V ±10%
Tần số 50Hz ±2%
13 Công suất lắp đặt 55 kW

Thành phần & Thương hiệu chính (Dây cắt)

Không. Mục Thương hiệu

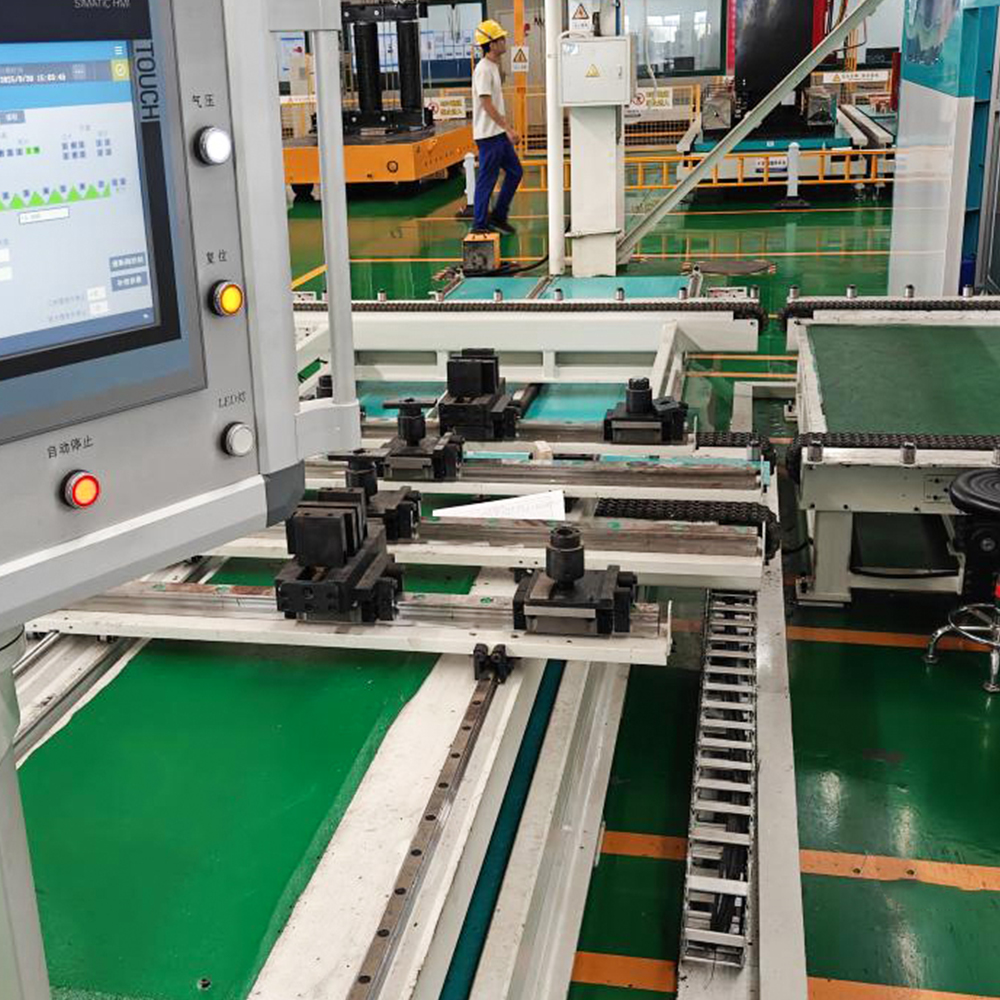

1 Hệ thống điều khiển & Màn hình cảm ứng Siemens
2 Hệ thống truyền động servo Siemens
4 Linh kiện điện Công tắc hạ thế Schneider; Rơle Panasonic
5 Công tắc lân cận Autonics / SICK
6 Nút ấn Eaton (Moeller) hoặc tương đương
7 Động cơ ba pha Siemens (Bode) / Jiegong / Yinda hoặc tương đương
8 Van điện từ SMC (Nhật Bản) hoặc tương đương
9 Xi lanh & Van điều chỉnh SMC (Nhật Bản) hoặc tương đương
10 Hệ thống chân không SMC (Nhật Bản) hoặc tương đương
11 Cốc hút chân không SMC (Nhật Bản) hoặc tương đương
12 Đường ray dẫn hướng tuyến tính THẮNG / PMI / ROUST WORLD / Jiding hoặc tương đương
13 Vít bi NanGongYi / AHK / DTK / Jinqiu hoặc tương đương
14 Giá đỡ & Bánh răng Atlanta (Đức) / APEX hoặc tương đương
15 Bộ giảm tốc servo Neugart / ZD / Tandler hoặc tương đương

Tài liệu kỹ thuật

Không. Tên tài liệu số lượng
1 Danh sách bộ phận thiết bị 2 bản
2 Giấy chứng nhận sự phù hợp 1 bản sao
3 Sơ đồ điện 2 bản in 1 file điện tử
4 Sơ đồ nối dây điện 2 bản in 1 file điện tử
5 Hướng dẫn sử dụng linh kiện điện 1 bản sao each
6 Hướng dẫn vận hành thiết bị (quy trình vận hành, định mức bảo trì và dịch vụ) 2 bản in 1 file điện tử
7 Sơ đồ mặt bằng lắp đặt 1 bản in 1 file điện tử

Lắp đặt, vận hành, đào tạo, dịch vụ sau bán hàng và bảo hành

Lắp đặt, vận hành và đào tạo Các kỹ sư của nhà cung cấp cung cấp đào tạo tại chỗ miễn phí về vận hành, bảo trì và bảo trì. Thời gian cần thiết: Việc lắp đặt và vận hành thường được hoàn thành trong vòng 2 tuần. Đào tạo nhân sự (người vận hành thiết bị và kỹ thuật viên bảo trì) bắt đầu đồng thời với việc lắp đặt và kết thúc sau khi hoàn tất việc lắp đặt.
Dịch vụ hậu mãi Nếu thiết bị phát sinh sự cố, nhà cung cấp sẽ cử nhân viên đến sửa chữa và đưa ra hướng dẫn khắc phục sự cố cơ bản cũng như bảo trì hàng ngày.
Thời gian phản hồi hàng ngày Phản hồi trong vòng 24 giờ. Đến nơi: cùng ngày trong tỉnh của nhà cung cấp; ngày hôm sau đối với các tỉnh khác.
Thời gian đáp ứng kỳ nghỉ Phản hồi trong vòng 24 giờ. Đến tận nơi vào dịp nghỉ lễ nếu người mua có nhân viên trực.
Lưu ý: 1. Đối với các lỗi yêu cầu dịch vụ tận nơi, thời gian đến thường là trong vòng 48 giờ; độ phân giải điện thoại được ưu tiên nếu có thể. 2. Nhà cung cấp cung cấp dịch vụ trọn đời; phụ tùng, linh kiện và hỗ trợ kỹ thuật được giảm giá tiếp tục sau thời gian bảo hành. 3. Nếu người mua không thanh toán sau khi chấp nhận, nhà cung cấp không đưa ra cam kết bảo hành.
Thời hạn bảo hành 12 tháng kể từ ngày nghiệm thu cuối cùng. Trong thời gian bảo hành, nếu xảy ra lỗi do vấn đề về chất lượng thiết bị hoặc vận hành đúng quy trình của nhà cung cấp, nhà cung cấp sẽ cung cấp các bộ phận miễn phí và sửa chữa miễn phí cho người mua. Nếu lỗi phát sinh do không tuân thủ quy trình vận hành hoặc quá tải, nhà cung cấp sẽ nhanh chóng khắc phục lỗi và chỉ tính chi phí linh kiện.
[#đầu vào#]
Thêm đề xuất
Về chúng tôi
Jiangsu Jingtianxia Electric Technology Co., Ltd.
Jiangsu Jingtianxia Electric Technology Co., Ltd. is a leading and competitive enterprise in the domestic industry, specializing in the R&D, production, and supply of core power supporting products. Our main product portfolio covers transformer cores, intelligent transformer core stacking equipment, core transverse cutting machines, intelligent workshop warehousing systems, and automated logistics production lines. Staffed with more than 46 professional technical talents, the company boasts solid technical accumulation and a mature production system. We are China Dây chuyền sản xuất xếp chồng lõi biến áp nội tuyến tự động ZXD-440 Suppliers and Dây chuyền sản xuất xếp chồng lõi biến áp nội tuyến tự động ZXD-440 Exporter&Company, Focusing on the electric power industry, we continuously provide high-quality, high-precision, and intelligent one-stop supporting solutions for global customers.
Giấy chứng nhận danh dự
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy chứng nhận bằng sáng chế
  • Giấy phép kinh doanh
  • Chứng nhận hệ thống quản lý chất lượng
Tin tức
Tin nhắn phản hồi
Dây chuyền sản xuất xếp chồng lõi biến áp nội tuyến tự động ZXD-440 Industry knowledge

Sự khác biệt chính giữa Hệ thống xếp chồng nội tuyến (như ZXD-440) và Hệ thống xếp chồng ngoại tuyến là gì?

Trong sản xuất lõi máy biến áp hiện đại, việc lựa chọn giữa cấu hình xếp chồng nội tuyến và ngoại tuyến về cơ bản ảnh hưởng đến hiệu quả sản xuất, triển khai lao động, tính nhất quán về chất lượng và việc tận dụng không gian sàn. Trung tâm của sự phát triển công nghệ này là Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 , một hệ thống được thiết kế để loại bỏ các tắc nghẽn truyền thống bằng cách đồng bộ hóa quá trình cắt và xếp chồng. Bài viết này cung cấp một phân tích so sánh, chặt chẽ về các phương pháp xếp chồng nội tuyến và ngoại tuyến, dựa trên triết lý thiết kế cụ thể của hệ thống zxd-440 và khả năng sản xuất của Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia. Chúng tôi xem xét ba danh mục con định hướng sản phẩm riêng biệt— mô-đun xếp chồng liên tục tốc độ cao , đơn vị xếp chồng kiểm soát khoảng cách chính xác và dòng xếp chồng tích hợp dữ liệu thông minh —để minh họa cách công nghệ nội tuyến xác định lại hoạt động lắp ráp lõi.

1. Mô-đun xếp chồng liên tục tốc độ cao

Định nghĩa và định vị: Các mô-đun xếp chồng liên tục tốc độ cao đại diện cho nhánh hoạt động cốt lõi của Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 . Các mô-đun này được ghép nối trực tiếp với đường cắt ngang, cho phép cắt và xếp chồng đồng thời mà không cần xử lý trung gian. Không giống như các hệ thống ngoại tuyến, trong đó các lớp cắt được xếp chồng lên nhau trên pallet, được vận chuyển và sau đó được đưa thủ công vào các trạm xếp chồng, mô-đun này thực hiện xếp chồng theo thời gian thực khi các dải thoát ra khỏi quá trình cắt.

Chức năng cốt lõi và tính năng kỹ thuật: Mô-đun này hoạt động ở tốc độ phù hợp với đầu ra cắt, với các đầu gắp và đặt được điều khiển bằng servo giúp định hướng từng lớp cán theo mô hình vòng bước được lập trình. Nó loại bỏ các bước nâng truyền thống sau khi cắt và xếp chồng thủ công, giảm hơn 40% thời gian chu kỳ trong các cấu hình sàn phân xưởng điển hình. Cảm biến tích hợp giám sát độ phẳng của lớp cán và chiều cao gờ cạnh, tự động loại bỏ các mảnh bị lỗi trước khi xếp chồng lên nhau.

Ứng dụng điển hình: Mô-đun này lý tưởng cho lõi máy biến áp phân phối công suất lớn (lên đến 2.000 kVA) trong đó thông lượng là hạn chế chính. Nó vượt trội trong các nhà máy hoạt động hai hoặc ba ca, vì việc cấp liệu tự động giúp giảm sự mệt mỏi của người vận hành và tỷ lệ lỗi.

Sự khác biệt với xếp chồng ngoại tuyến: Xếp chồng ngoại tuyến yêu cầu các khu vực dàn dựng chuyên dụng, vận hành cần cẩu thủ công và các đồ gá xếp chồng riêng biệt. Mỗi lần chuyển sẽ gây ra lỗi căn chỉnh và hư hỏng cạnh. Ngược lại, Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 duy trì dòng vật liệu liên tục , duy trì hướng chính xác do lực cắt thiết lập và loại bỏ các bước căn chỉnh lại.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã tích hợp mô-đun này với công cụ thay đổi nhanh độc quyền, cho phép một hệ thống xếp chồng nội tuyến để xử lý chiều rộng lõi từ 40 mm đến 400 mm mà không cần điều chỉnh cơ học quá 5 phút. Tính linh hoạt này hiếm khi đạt được trong các thiết lập ngoại tuyến, vốn thường yêu cầu các thiết bị cố định chuyên dụng cho mỗi kích thước lõi.

Thông số kỹ thuật chính – Mô-đun tốc độ cao

  • Tốc độ xếp chồng tối đa: lên tới 120 lớp mỗi phút (tùy thuộc vào độ dày).
  • Phạm vi độ dày cán: 0,18 mm – 0,35 mm (thép silicon).
  • Độ chính xác chồng chéo từng bước: ± 0,05 mm.
  • Tự động phát hiện gờ với cổng loại bỏ thời gian thực.
  • Kết nối Ethernet/IP trực tiếp để giám sát từ xa.

2. Bộ xếp chồng kiểm soát khoảng cách chính xác

Định nghĩa và định vị: Tiểu mục quan trọng thứ hai trong Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 là đơn vị kiểm soát khoảng cách chính xác. Mặc dù xếp chồng ngoại tuyến phụ thuộc vào kỹ năng của người vận hành để duy trì khoảng cách không khí đồng đều giữa các gói lõi, thiết bị này tự động đo và điều chỉnh khoảng cách bằng cách sử dụng cảm biến tam giác laser và bộ truyền động servo vòng kín.

Chức năng cốt lõi và tính năng kỹ thuật: Mỗi chu kỳ xếp chồng sẽ đo khoảng cách thực tế tại năm điểm tham chiếu trên chân lõi. Sau đó, thiết bị sẽ bù đắp bằng cách điều chỉnh vi mô vị trí của lớp cán tiếp theo hoặc bằng cách chọn lớp cán chêm từ bộ nạp chuyên dụng. Tính năng này trực tiếp giải quyết tổn thất không tải của máy biến áp, vì các khe hở không đều là nguyên nhân chính làm tăng dòng điện từ hóa. Hệ thống lưu trữ biểu đồ khoảng cách trên mỗi lô lõi, cho phép kiểm soát quy trình bằng thống kê.

Ứng dụng điển hình: Bộ phận này không thể thiếu đối với lõi máy biến áp điện (10 MVA trở lên) và đối với máy biến áp lực kéo chuyên dụng, nơi có mức phạt tổn thất nghiêm trọng. Nó cũng được sử dụng trong các lõi có khớp giảm nhẹ yêu cầu dung sai cực kỳ chặt chẽ (± 0,02 mm) mà các phương pháp ngoại tuyến thủ công không thể đạt được một cách nhất quán.

Sự khác biệt với xếp chồng ngoại tuyến: Xếp chồng ngoại tuyến dựa vào thước đo cảm biến và phán đoán của người vận hành, điều này tạo ra sự thay đổi giữa các ca và người vận hành. Hơn nữa, hệ thống ngoại tuyến không thể điều chỉnh các khoảng trống một cách linh hoạt sau khi lõi được lắp ráp; bất kỳ sự điều chỉnh nào cũng yêu cầu tháo gỡ một phần. các phương pháp xếp chồng nội tuyến với nền tảng zxd-440 đảm bảo rằng dữ liệu khoảng cách được theo dõi trên mỗi cán và corrections are applied in real time, resulting in a more consistent magnetic circuit.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã xác nhận thiết bị này trong hơn 200 lần lắp đặt, cho thấy tổn thất lõi giảm trung bình từ 8–12% so với xếp chồng thủ công ngoại tuyến cho cùng loại thép. Nhóm R&D của công ty (46 chuyên gia kỹ thuật) đã phát triển các thuật toán kiểm soát khoảng cách độc quyền hiện được tích hợp vào tiêu chuẩn dây chuyền xếp chồng nội tuyến tự động bộ phần mềm.

So sánh chức năng – Phương pháp kiểm soát khoảng cách

tham số Đơn vị nội tuyến ZXD-440 Xếp chồng thủ công ngoại tuyến
Phương pháp đo khoảng cách Tam giác laser (5 điểm) Máy đo cảm biến (kiểm tra tại chỗ)
Tần số hiệu chỉnh Mỗi chu kỳ cán Sau khi lắp ráp lõi đầy đủ
Dung sai khoảng cách điển hình ±0,02 mm (Cpk ≥ 1,67) ±0,08 – 0,15 mm (phụ thuộc vào người vận hành)
Truy xuất nguồn gốc dữ liệu Biểu đồ cấp độ hàng loạt và nhật ký lõi riêng lẻ Giới hạn (hồ sơ thủ công)
Thời gian thiết lập cho loại lõi mới 3 phút (gọi lại công thức) 15 – 30 phút (luyện tập thay jig)

3. Dây chuyền xếp chồng tích hợp dữ liệu thông minh

Định nghĩa và định vị: Trụ cột thứ ba của Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 là lớp tích hợp dữ liệu thông minh, biến dây chuyền xếp chồng từ một máy độc lập thành một nút trong hệ sinh thái sản xuất kỹ thuật số của nhà máy. Ngược lại, xếp chồng ngoại tuyến hoạt động như một máy trạm biệt lập với phản hồi kỹ thuật số tối thiểu.

Chức năng cốt lõi và tính năng kỹ thuật: Hệ thống này thu thập dữ liệu thời gian thực từ các cảm biến cắt, động cơ servo xếp chồng, bộ điều khiển khe hở và camera kiểm tra tầm nhìn. Nó tổng hợp các chỉ số hiệu suất chính (KPI) như hiệu suất thiết bị tổng thể (OEE), năng suất xếp chồng, thời gian trung bình giữa các lần hỗ trợ (MTBA) và dự đoán tổn thất lõi dựa trên khoảng cách đo được. Hệ thống còn giao tiếp với hệ thống quản lý kho để tự động yêu cầu thép cuộn dựa trên trọng tải tiêu thụ.

Ứng dụng điển hình: Dây chuyền thông minh này được triển khai trong các nhà máy thông minh theo đuổi chứng nhận Công nghiệp 4.0, cũng như trong các cơ sở sản xuất đa sản phẩm nơi tần suất chuyển đổi cao. Nó cho phép bảo trì dự đoán bằng cách theo dõi dòng điện và kiểu rung động của động cơ servo, cảnh báo cho người vận hành trước khi xảy ra thời gian ngừng hoạt động ngoài dự kiến.

Sự khác biệt với xếp chồng ngoại tuyến: Hệ thống ngoại tuyến tạo ra ít hoặc không có dữ liệu số; kiểm tra chất lượng thường được thực hiện sau khi xếp chồng hoàn tất, dẫn đến việc phát hiện vấn đề bị chậm trễ. các hệ thống thông minh nội tuyến , tuy nhiên, cung cấp kiểm soát chất lượng vòng kín —nếu phát hiện thấy sai lệch, đường truyền có thể tạm dừng và tự động sửa hoặc gắn cờ lõi để làm lại trước khi rời khỏi trạm. Khả năng này đặc biệt có giá trị đối với các ứng dụng có độ tin cậy cao như máy biến áp hàng hải và bộ tăng cường tuabin gió.

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã đưa trí thông minh này vào mọi giải pháp xếp chồng nội tuyến zxd-440 được phân phối từ năm 2024, tận dụng nhóm phần mềm nội bộ của mình để tùy chỉnh bảng thông tin cho hệ thống hoạch định nguồn lực doanh nghiệp (ERP) của từng khách hàng. Phương pháp tiếp cận tích hợp của công ty—bao gồm lõi biến áp, thiết bị xếp lõi thông minh, máy cắt ngang lõi, kho bãi thông minh và hậu cần tự động —đảm bảo rằng dây chuyền xếp chồng tích hợp dữ liệu giao tiếp liền mạch với thiết bị ngược dòng và hạ nguồn.

  1. Theo dõi OEE thời gian thực – thời gian ngừng hoạt động, giảm tốc độ và giảm chất lượng được hiển thị trên HMI.
  2. Cảnh báo chẩn đoán dự đoán – dựa trên các mô hình nhiệt và rung.
  3. Quản lý công thức – lưu trữ tới 1.000 thiết kế cốt lõi với tất cả các thông số xếp chồng.
  4. Báo cáo hàng loạt tự động – Xuất PDF/CSV để kiểm tra chất lượng.
  5. Khả năng cập nhật chương trình cơ sở từ xa – cho phép cải tiến liên tục mà không cần tới hiện trường.

So sánh cấp hệ thống: Xếp chồng nội tuyến và xếp chồng ngoại tuyến

Khía cạnh Xếp chồng nội tuyến ZXD-440 Xếp chồng ngoại tuyến (Thông thường)
Dòng nguyên liệu Liên tục (cắt → ngăn xếp → đầu ra) Lô (cắt → lưu trữ → vận chuyển → xếp chồng)
Yêu cầu lao động mỗi ca 1 – 2 người vận hành (chỉ giám sát) 4 – 6 người vận hành (xếp chồng xử lý thủ công)
Biến thiên tổn thất lõi (COV) 3,5% 8 – 12%
Dấu chân không gian sàn Nhỏ gọn (loại bỏ khu vực tổ chức) Lớn hơn (yêu cầu vùng đệm và lưu trữ đồ gá)
Thời gian chuyển đổi (loại lõi mới) 2 – 5 phút (công thức phần mềm) 20 – 45 phút (đào tạo cơ khí)

Câu hỏi thường gặp

Câu hỏi 1: Ưu điểm hoạt động chính của hệ thống xếp chồng nội tuyến zxd-440 so với các phương pháp ngoại tuyến là gì?

Ưu điểm chính là cắt và xếp chồng đồng thời , giúp loại bỏ các bước nâng truyền thống sau khi cắt và xếp chồng thủ công. Điều này giúp giảm hơn 40% thời gian chu kỳ, giảm thiểu hư hỏng cạnh do xử lý và đảm bảo rằng mọi lớp màng được xếp chồng lên nhau theo hướng chính xác khi nó rời khỏi lực cắt—dẫn đến việc kiểm soát khe hở chặt chẽ hơn và tổn thất lõi thấp hơn.

Câu hỏi 2: Bộ điều khiển khoảng cách chính xác của zxd-440 khác với điều chỉnh khoảng cách ngoại tuyến như thế nào?

Zxd-440 sử dụng cảm biến tam giác laser để đo khoảng cách ở năm điểm trên mỗi chu kỳ và áp dụng hiệu chỉnh servo vòng kín ngay lập tức. Việc điều chỉnh ngoại tuyến chỉ dựa vào các thước đo cảm biến thủ công và các hiệu chỉnh sau khi lắp ráp hoàn chỉnh, điều này không thể tự động bù đắp cho các biến thể trong quá trình xếp chồng. Thiết bị nội tuyến đạt được dung sai ±0,02 mm với khả năng truy xuất nguồn gốc đầy đủ.

Câu hỏi 3: Zxd-440 có thể xử lý các kích thước lõi và vật liệu khác nhau mà không cần chuyển đổi lâu không?

Đúng. Thông qua phần mềm quản lý công thức nấu ăn, Dây chuyền sản xuất xếp lõi biến áp nội tuyến tự động zxd-440 lưu trữ tới 1.000 thiết kế cốt lõi. Quá trình chuyển đổi giữa chiều rộng (40–400 mm) và độ dày (0,18–0,35 mm) mất 2–5 phút, so với 20–45 phút đối với các hệ thống ngoại tuyến yêu cầu thay đổi đồ gá vật lý và đào tạo lại người vận hành.

Câu hỏi 4: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đóng vai trò gì trong việc hỗ trợ công nghệ xếp chồng nội tuyến này?

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia cung cấp giải pháp tích hợp toàn diện—từ dòng xếp chồng nội tuyến và máy cắt ngang cho đến kho bãi và hậu cần thông minh. Với hơn 46 chuyên gia kỹ thuật, công ty cung cấp bảng điều khiển phần mềm tùy chỉnh, khung bảo trì dự đoán và hỗ trợ hiện trường toàn cầu, đảm bảo rằng mỗi cài đặt zxd-440 đều phù hợp với hệ sinh thái sản xuất hiện có của khách hàng.
