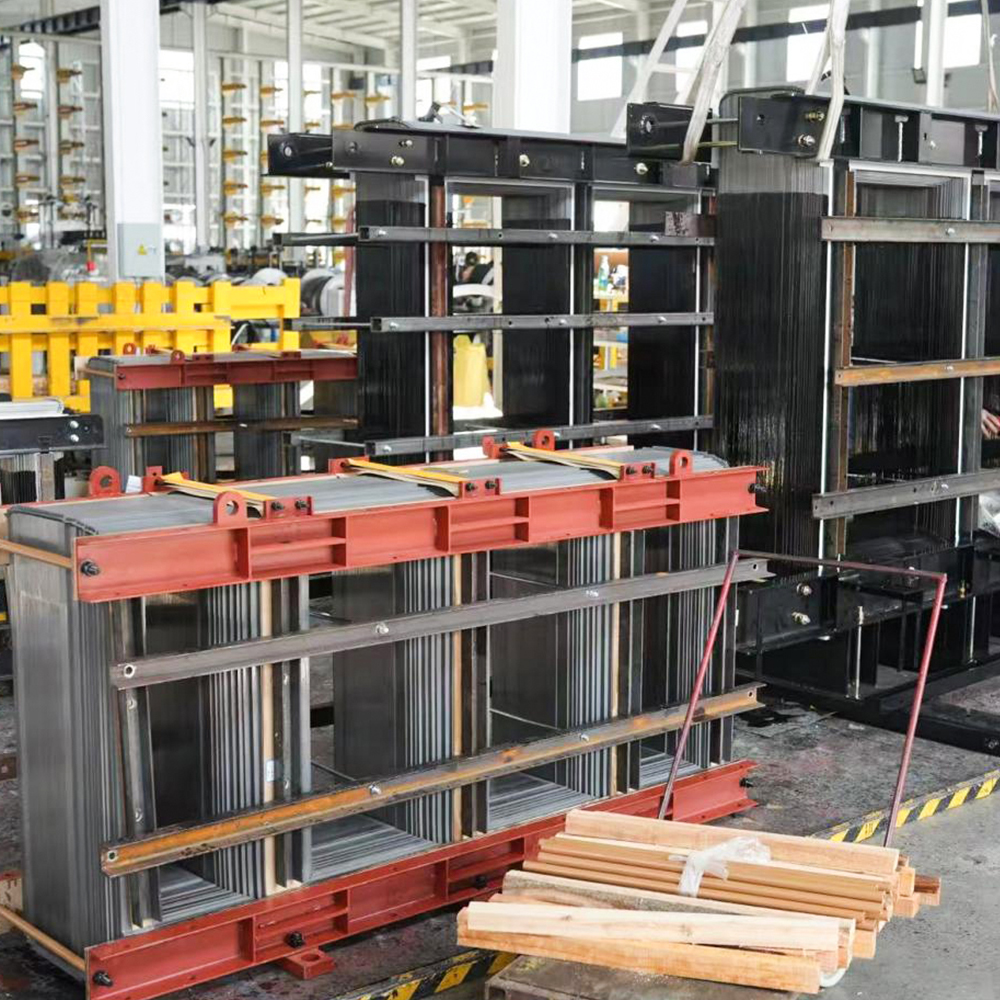

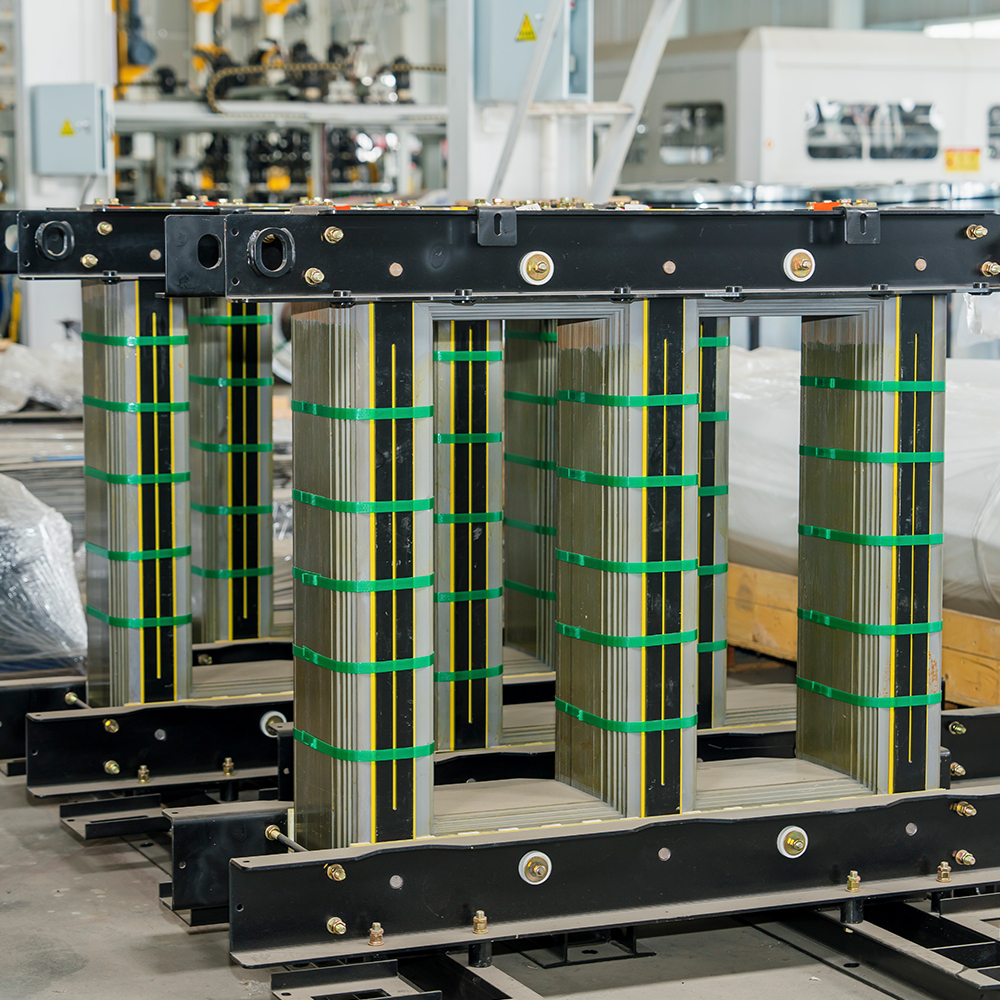

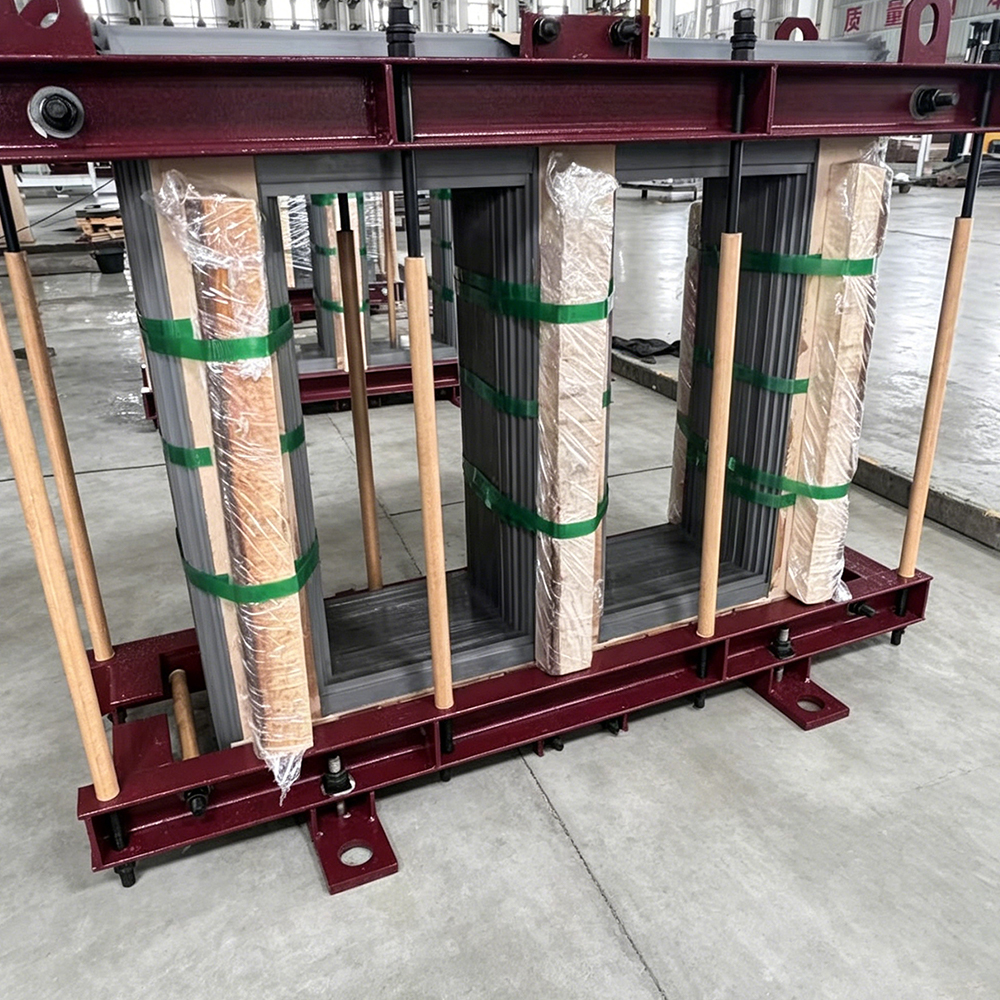

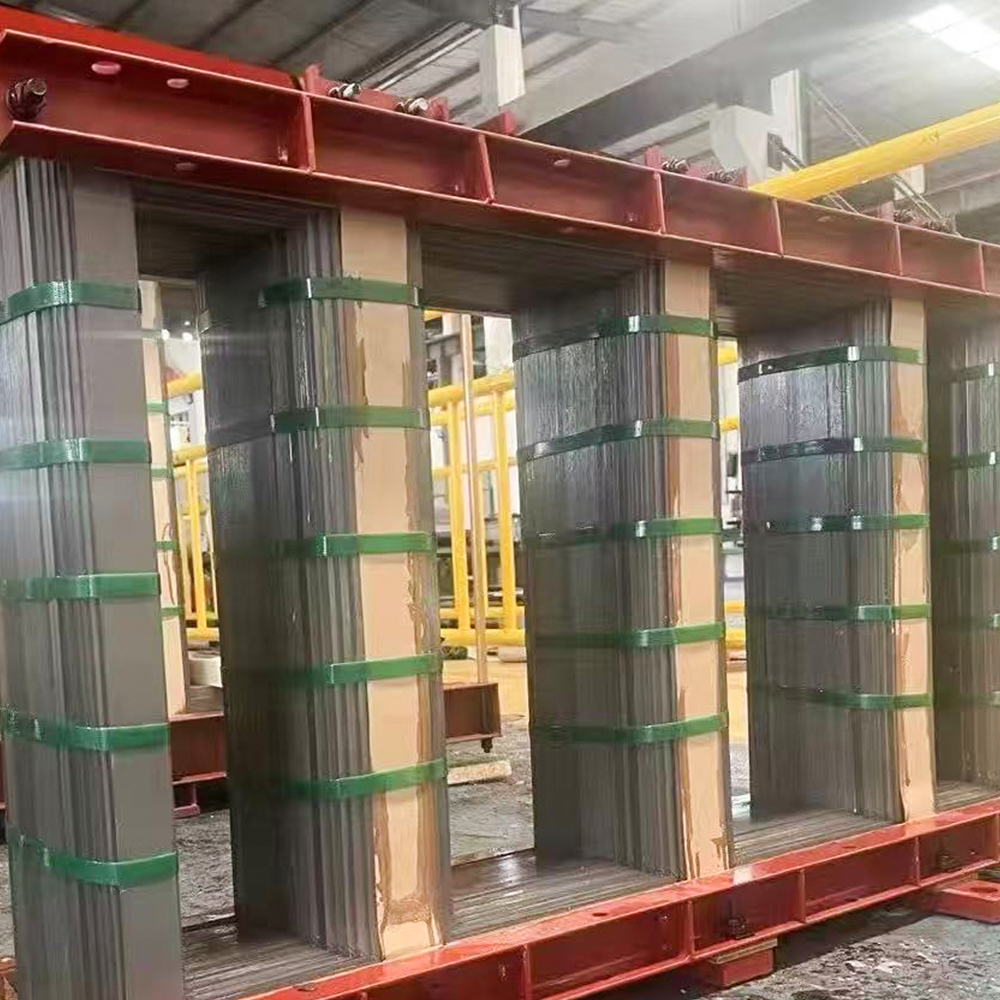

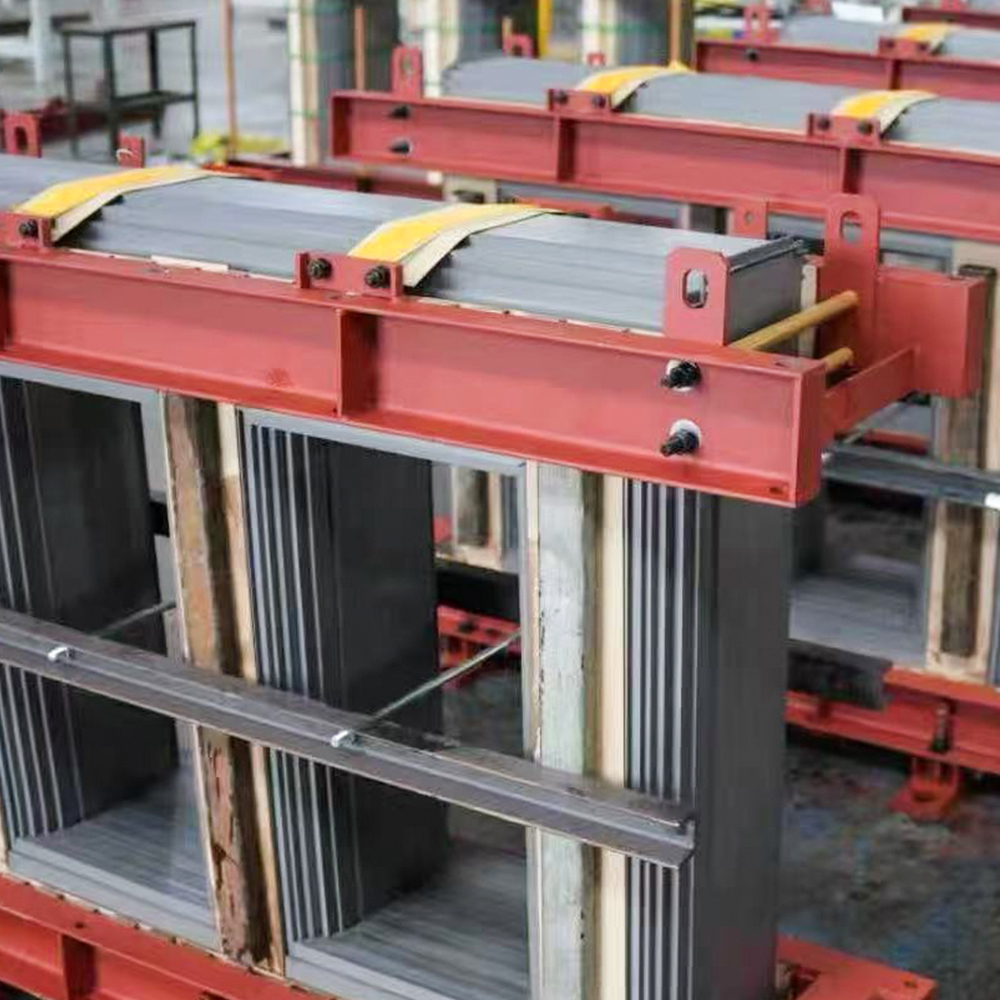

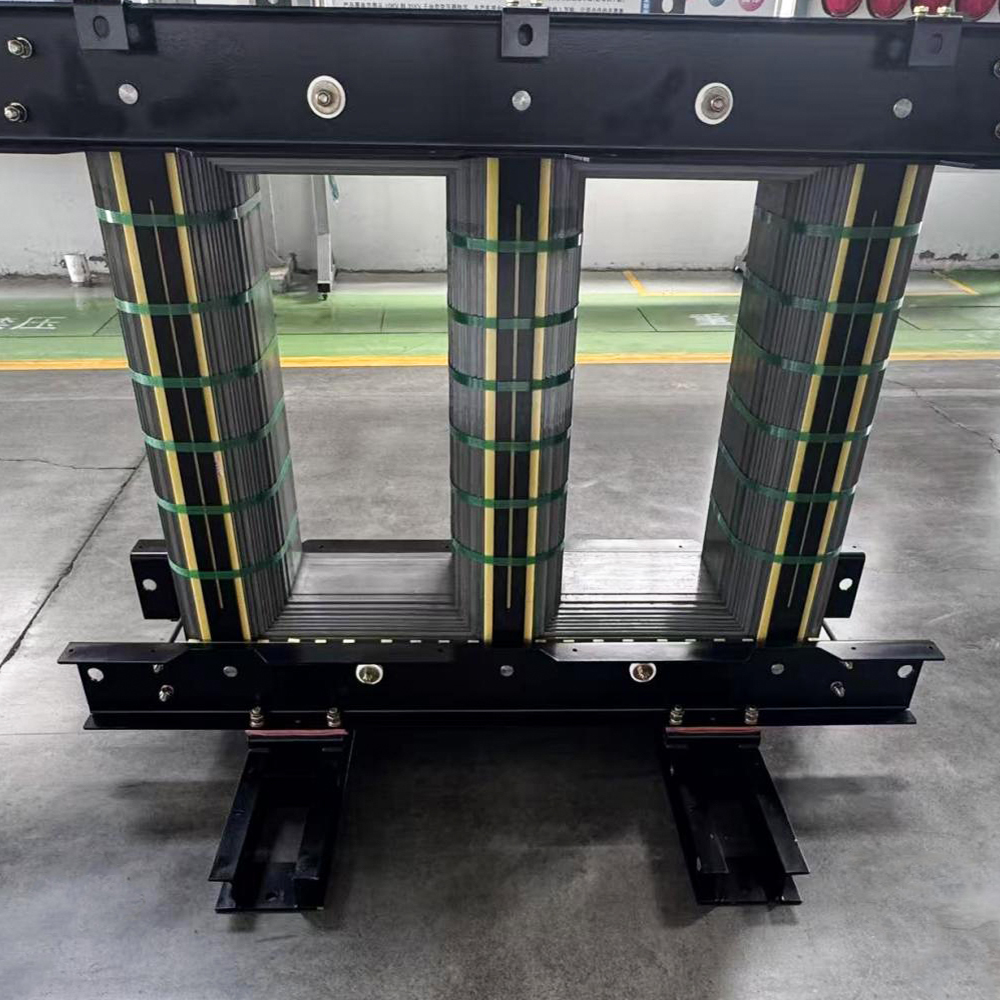

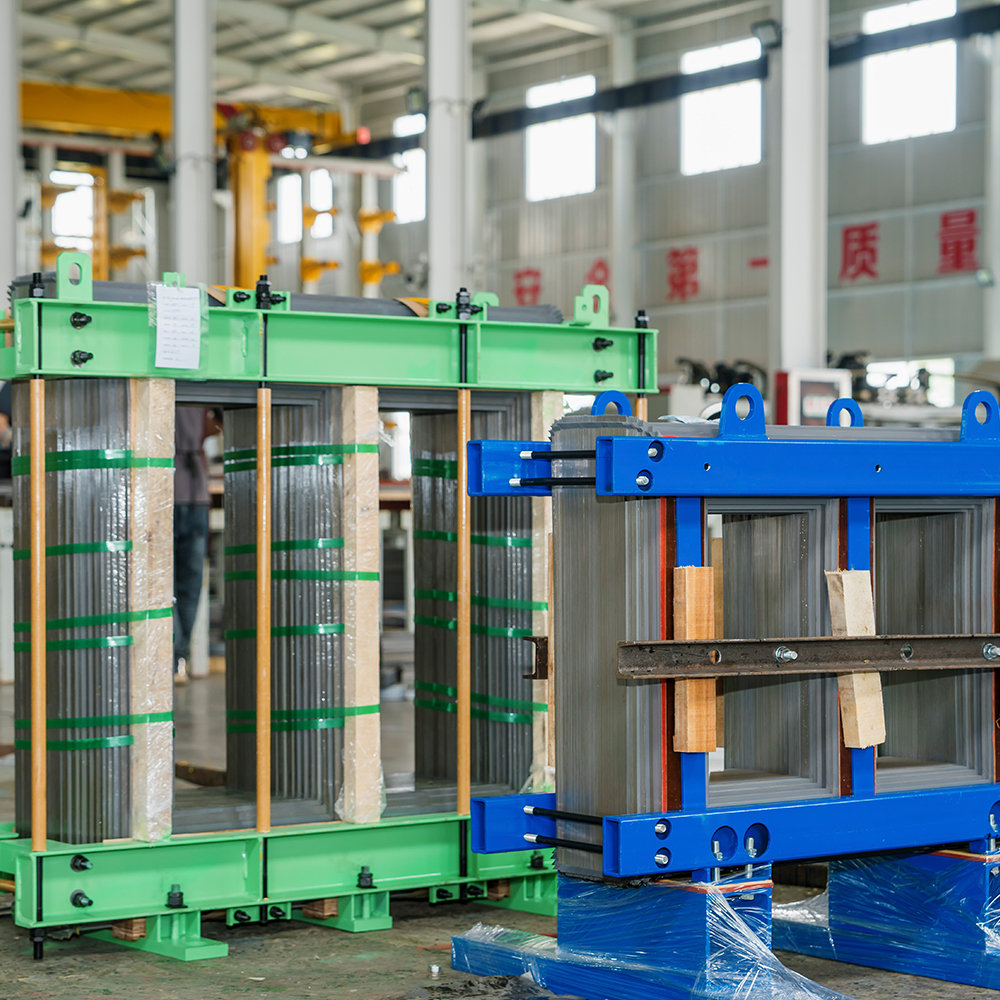

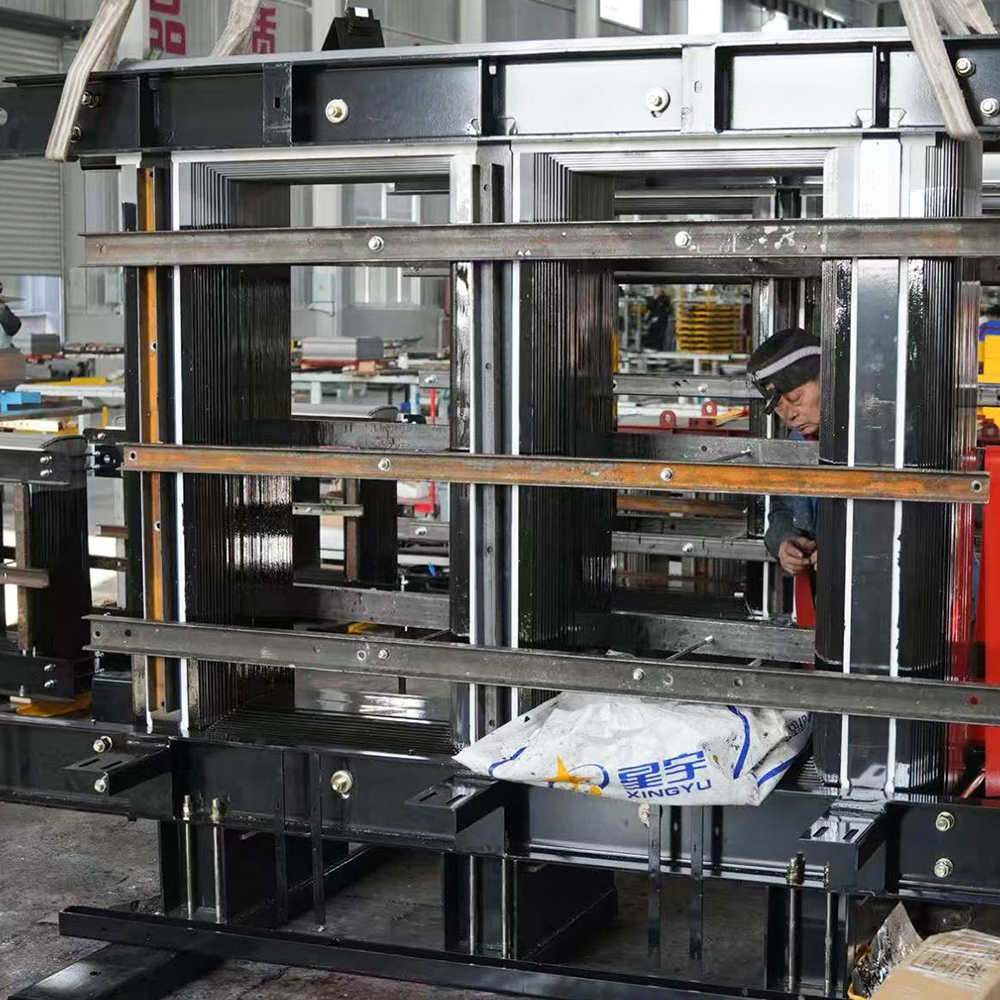

Lõi máy biến áp ngâm dầu

Tổn thất lõi trong máy biến áp ngâm dầu là gì?

Trong lĩnh vực truyền tải và phân phối điện, lõi máy biến áp ngâm trong dầu đóng vai trò là trái tim từ tính của toàn bộ bộ máy. Chức năng chính của nó là cung cấp đường dẫn có độ trở kháng thấp cho từ thông, do đó cho phép chuyển đổi năng lượng điện từ hiệu quả giữa cuộn dây sơ cấp và thứ cấp. Tuy nhiên, không có vật liệu từ tính nào là hoàn hảo. Trong quá trình hoạt động bình thường, một phần năng lượng điện chắc chắn bị tiêu hao dưới dạng nhiệt bên trong lõi - một hiện tượng được gọi chung là tổn thất lõi. Hiểu được sự mất mát cốt lõi không chỉ đơn thuần là một bài tập học thuật; đây là yếu tố quan trọng cần cân nhắc về mặt kinh tế và vận hành, ảnh hưởng trực tiếp đến hiệu suất máy biến áp, nhiệt độ vận hành và chi phí vòng đời tổng thể. Đối với các công ty điện lực cũng như người sử dụng công nghiệp, việc giảm thiểu tổn thất lõi đồng nghĩa với việc tiết kiệm đáng kể trong dài hạn và cải thiện độ tin cậy của lưới điện. Bài viết này đi sâu vào nguồn gốc, thành phần và chiến lược giảm thiểu tổn thất lõi, đồng thời trình bày cách sản xuất tiên tiến và vật liệu cao cấp—được minh họa bởi Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia—đang xác định lại tiêu chuẩn hiệu suất cho lõi máy biến áp hiện đại.

1. Nguồn gốc vật lý của tổn thất lõi trong máy biến áp ngâm dầu

Để hiểu đầy đủ những gì tổn thất lõi đòi hỏi, trước tiên người ta phải kiểm tra hành vi điện từ của lõi máy biến áp ngâm trong dầu dưới tác dụng kích thích của dòng điện xoay chiều (AC). Tổn thất lõi được phân loại thành hai thành phần chính: mất trễ và tổn thất dòng điện xoáy . Tổn thất trễ phát sinh từ quá trình từ hóa và khử từ liên tục của vật liệu lõi dưới dạng các chu kỳ dòng điện xoay chiều. Mỗi chu kỳ cần năng lượng để vượt qua chuyển động của vách miền từ và năng lượng này được giải phóng dưới dạng nhiệt. Độ lớn của tổn thất trễ phụ thuộc vào độ kháng từ của vật liệu lõi và mật độ từ thông vận hành. Mặt khác, tổn thất dòng điện xoáy được gây ra bởi dòng điện tuần hoàn chạy bên trong vật liệu lõi do từ trường thay đổi theo thời gian. Những dòng điện này tạo ra nhiệt điện trở (tổn thất I2R) và bị ảnh hưởng đáng kể bởi điện trở suất và độ dày lớp màng của lõi. Ở chất lượng cao lõi máy biến áp ngâm trong dầu thiết kế, các nhà sản xuất sử dụng các lớp thép silicon mỏng, định hướng dạng hạt để giảm đường dẫn dòng điện xoáy một cách hiệu quả, từ đó giảm thiểu thành phần tổn thất này.

Điều quan trọng cần lưu ý là mất lõi là một quá trình liên tục, không thể đảo ngược. Ngay cả khi máy biến áp ở điều kiện không tải, lõi vẫn tiêu thụ dòng điện kích thích và tiêu tán năng lượng - đây là lý do tại sao tổn hao trong lõi thường được gọi là tổn thất không tải. Đối với một máy biến áp phân phối điển hình, tổn thất lõi có thể chiếm từ 15% đến 30% tổng tổn thất trong suốt thời gian sử dụng của nó, khiến nó trở thành mục tiêu chính cho các chương trình cải thiện hiệu suất. Việc lựa chọn chiến lược các vật liệu cốt lõi, chẳng hạn như thép silicon định hướng dạng hạt cao cấp với độ dày 0,23 mm, 0,27 mm và 0,30 mm, tác động trực tiếp đến cả hiện tượng trễ và các thành phần dòng điện xoáy. Đây chính xác là nơi các nhà sản xuất chuyên dụng thể hiện giá trị của mình, kết hợp khoa học vật liệu với kỹ thuật chính xác để đạt được đặc tính tổn hao cực thấp.

2. Phân loại tổn thất lõi theo phương pháp tiếp cận vật liệu và thiết kế

Để quản lý và giảm tổn thất lõi một cách hiệu quả, ngành công nghiệp đã phát triển nhiều phân loại phụ khác nhau của lõi máy biến áp ngâm trong dầu công nghệ. Mỗi phân loại mang lại những lợi thế riêng biệt về hiệu suất từ ​​tính, khả năng sản xuất và hiệu quả chi phí. Dưới đây, chúng tôi khám phá ba danh mục nổi bật phản ánh thực tiễn kỹ thuật hiện tại và nhu cầu thị trường.

2.1 Lõi thép silicon định hướng hạt thông thường

Loại này đại diện cho tiêu chuẩn công nghiệp cho hầu hết các máy biến áp phân phối và máy biến áp công suất trung bình. Cốt lõi được xây dựng từ thép silicon định hướng hạt các tấm, thường có độ dày 0,27 mm hoặc 0,30 mm, được xếp chồng lên nhau và kẹp lại để tạo thành một mạch từ khép kín. Đặc điểm nổi bật của thiết kế này là định hướng tinh thể được kiểm soát—thép được xử lý sao cho hướng từ hóa dễ dàng căn chỉnh với hướng cán, nhờ đó tối đa hóa mật độ từ thông và giảm thiểu tổn thất trễ. Lõi thông thường được áp dụng rộng rãi do hiệu suất cân bằng, quy trình sản xuất hoàn thiện và cơ cấu chi phí cạnh tranh. Các ứng dụng điển hình của chúng bao gồm máy biến áp phân phối tiện ích, thiết bị hạ áp công nghiệp và hệ thống thu thập năng lượng tái tạo.

Ưu điểm chính của lõi thép silicon thông thường nằm ở khả năng dự đoán và độ tin cậy của chúng. Các nhà sản xuất có năng lực kỹ thuật mạnh mẽ, chẳng hạn như Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia, ​​đã hoàn thiện các quy trình cắt và rạch chính xác cần thiết để duy trì dung sai kích thước chặt chẽ và đặc tính từ tính nhất quán. Bằng cách sử dụng các kỹ thuật xếp chồng và liên kết có độ chính xác cao, các lõi này kiểm soát ứng suất bên trong một cách hiệu quả—yếu tố chính giúp ngăn chặn hiện tượng quá nhiệt cục bộ và đảm bảo hiệu suất dòng không tải ổn định. Hơn nữa, tổn thất không tải của các lõi này có thể được thiết kế để đạt được độ lệch âm so với tiêu chuẩn quốc gia, giúp người dùng cuối giảm đáng kể chi phí vận hành trong vòng đời của máy biến áp. Với đội ngũ nhân viên hơn 46 nhân tài kỹ thuật chuyên nghiệp, Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã tích lũy kiến ​​thức chuyên môn sâu trong việc tối ưu hóa loại lõi này cho các môi trường hoạt động đa dạng.

2.2 Lõi có độ thấm cao (Hi-B)

Lõi Hi-B thể hiện một bước tiến hóa trong lõi máy biến áp ngâm trong dầu công nghệ. Các lõi này sử dụng thép định hướng dạng hạt được xử lý đặc biệt có tính thấm từ thậm chí còn cao hơn các loại thông thường—thường đạt được giá trị độ thấm vượt quá 1,88 T ở 800 A/m. Tính thấm tăng cường này cho phép giảm diện tích mặt cắt của lõi để có cùng khả năng xử lý từ thông, dẫn đến thiết kế máy biến áp nhỏ gọn hơn. Ngược lại, khối lượng lõi giảm sẽ làm giảm cả chi phí vật liệu và tổn thất lõi tổng thể. Lõi Hi-B đặc biệt được ưa chuộng trong các máy biến áp hiệu suất cao vốn phải tuân thủ các tiêu chuẩn quy định nghiêm ngặt, chẳng hạn như yêu cầu DOE 2016 hoặc EU Ecodesign Cấp 2.

Một trong những điểm khác biệt chính của lõi Hi-B là hiệu suất vượt trội của chúng trong điều kiện mật độ từ thông cao. Trong khi các lõi thông thường có thể có độ bão hòa nhanh trên 1,7 T, thì loại Hi-B có thể hoạt động hiệu quả lên tới 1,9 T, khiến chúng trở nên lý tưởng cho các máy biến áp có điện áp dao động hoặc cấu hình tải thay đổi. Các ứng dụng điển hình của chúng bao gồm máy biến áp công suất lớn, máy biến áp lực kéo cho hệ thống đường sắt và các thiết bị truyền tải điện áp cao. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia tận dụng thiết bị xếp lõi thông minh tiên tiến và dây chuyền sản xuất tự động để sản xuất lõi Hi-B với độ chính xác kích thước đặc biệt và tổn thất khớp tối thiểu. Cam kết của công ty về nguồn cung ứng vật liệu cao cấp—từ các thương hiệu hàng đầu trong nước và nhập khẩu—đảm bảo rằng mọi lõi Hi-B đều đạt được hiệu suất từ ​​tính ổn định và khả năng kiểm soát dòng điện vượt trội, từ đó nâng cao hệ số công suất của lưới được kết nối.

2.3 Lõi hợp kim vô định hình

Lõi hợp kim vô định hình tạo nên sự khác biệt hoàn toàn so với các thiết kế thép silicon tinh thể truyền thống. Thay vì cấu trúc mạng nguyên tử thông thường, các kim loại vô định hình có sự sắp xếp không trật tự giống như thủy tinh giúp giảm đáng kể tổn thất trễ—thường từ 60% đến 70% so với thép định hướng hạt thông thường. Điều này làm cho lõi máy biến áp ngâm trong dầu được chế tạo từ hợp kim vô định hình, một giải pháp tiết kiệm năng lượng đặc biệt, đặc biệt đối với các máy biến áp hoạt động trong điều kiện tải nhẹ hoặc thay đổi. Độ dày điển hình của ruy băng vô định hình chỉ từ 0,025mm đến 0,030mm, điều này cũng góp phần làm tổn thất dòng điện xoáy cực thấp.

Tuy nhiên, lõi vô định hình đặt ra những thách thức đặc biệt trong sản xuất. Vật liệu này vốn đã giòn và đòi hỏi các quá trình rạch và cắt chuyên dụng để tránh các vết nứt do căng thẳng gây ra. Ngoài ra, cụm lõi phải được xử lý hết sức cẩn thận để duy trì các đặc tính từ tính và ngăn chặn sự suy giảm hiệu suất. Bất chấp những thách thức này, tiềm năng tiết kiệm năng lượng là không thể phủ nhận—lõi vô định hình có thể giảm tổn thất không tải tới 75% so với thiết kế thông thường, khiến chúng trở nên rất hấp dẫn đối với mạng lưới phân phối nông thôn, trang trại gió ngoài khơi và các ứng dụng lưới điện thông minh. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia đã đầu tư đáng kể vào R&D và cơ sở hạ tầng sản xuất để vượt qua những rào cản sản xuất này, mang đến cho khách hàng nguồn lõi vô định hình chất lượng cao đáng tin cậy được hỗ trợ bởi hệ thống kho bãi xưởng thông minh và hậu cần tự động. Khả năng cung cấp các giải pháp hỗ trợ toàn diện cho khách hàng toàn cầu của công ty được thể hiện đặc biệt rõ ràng trong danh mục nâng cao này.

3. Phân tích so sánh các công nghệ cốt lõi

Để hỗ trợ các kỹ sư và chuyên gia mua sắm trong việc lựa chọn loại lõi phù hợp nhất cho các ứng dụng cụ thể của họ, bảng sau đây cung cấp sự so sánh trực tiếp các chỉ số hiệu suất chính giữa ba loại được thảo luận ở trên. Tất cả dữ liệu đều dựa trên các giá trị điển hình của máy biến áp phân phối 50Hz trong phạm vi 100–1000 kVA.

4. Các chiến lược thực tế để giảm tổn thất lõi

Ngoài việc lựa chọn vật liệu, có một số phương pháp kỹ thuật có thể giảm thiểu hơn nữa tổn thất lõi trong lõi máy biến áp ngâm trong dầu . Những chiến lược này được các nhà sản xuất có kinh nghiệm như Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia thực hiện thường xuyên để mang lại hiệu suất sản phẩm vượt trội. Các biện pháp chính bao gồm:

• Cấu trúc khớp nối bậc thang được tối ưu hóa – Giảm từ trở khớp và viền từ thông, trực tiếp làm giảm tổn thất cục bộ.
• Xếp chồng và ràng buộc chính xác – Đảm bảo phân bổ áp suất đồng đều trên toàn bộ lõi để giảm thiểu ứng suất bên trong và sự gia tăng tổn thất do rung động gây ra.
• Kiểm soát chặt chẽ chiều cao gờ – Duy trì chất lượng rạch và cắt để tránh hiện tượng đoản mạch giữa các lớp làm khuếch đại dòng điện xoáy.
• Ủ lõi sau khi cắt – Giảm ứng suất dư sinh ra trong quá trình chế tạo, từ đó phục hồi tính thấm từ.
• Nối đất đúng cách cho lõi – Ngăn chặn điện thế nổi và dòng điện tuần hoàn trên mặt đất góp phần gây thêm tổn thất tản lạc.

Việc tích hợp các kỹ thuật này đòi hỏi cả máy móc tiên tiến—chẳng hạn như máy cắt ngang lõi thông minh và dây chuyền lắp ráp tự động—và sự giám sát kỹ thuật dày dặn kinh nghiệm. Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia vượt trội trong lĩnh vực này khi đã triển khai hệ thống kho xưởng thông minh đảm bảo khả năng truy xuất nguồn gốc và tính nhất quán trên tất cả các lô sản xuất. Các giải pháp hỗ trợ toàn diện của công ty không chỉ bao gồm chế tạo cốt lõi mà còn bao gồm toàn bộ quy trình xử lý sau, kiểm tra chất lượng và hậu cần, từ đó mang lại giá trị vô song cho khách hàng ngành điện toàn cầu.

5. Câu hỏi thường gặp

Câu 1: Sự khác biệt giữa lõi thép silicon thông thường và lõi vô định hình về hành vi mất mát là gì?

Lõi thép silicon thông thường có độ trễ vừa phải và tổn thất dòng điện xoáy do cấu trúc tinh thể của chúng và độ dày cán điển hình là 0,27–0,30mm. Ngược lại, lõi vô định hình có sự sắp xếp nguyên tử không kết tinh gần như loại bỏ hiện tượng mất trễ và các dải băng cực mỏng (0,025mm) của chúng làm giảm đáng kể tổn thất dòng điện xoáy. Kết quả là, lõi vô định hình có thể đạt được tổn thất không tải thấp hơn 60–75% so với thiết kế thông thường, mặc dù chúng đi kèm với chi phí vật liệu cao hơn và yêu cầu xử lý nghiêm ngặt hơn.

Câu 2: Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia làm thế nào để đảm bảo tổn thất lõi thấp trong các sản phẩm của mình?

Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia sử dụng cách tiếp cận đa hướng: tìm nguồn cung ứng thép silicon định hướng dạng hạt cao cấp từ các thương hiệu hàng đầu trong nước và quốc tế, sử dụng thiết bị cắt và rạch có độ chính xác cao, thực hiện kiểm soát chất lượng nghiêm ngặt ở mọi giai đoạn và áp dụng các kỹ thuật xếp chồng và ràng buộc tiên tiến để giảm thiểu căng thẳng nội bộ. Tổn thất không tải của họ có thể liên tục đạt được độ lệch âm so với tiêu chuẩn quốc gia và dây chuyền sản xuất tự động của họ đảm bảo khả năng lặp lại và khả năng mở rộng cho các đơn đặt hàng khối lượng lớn.

Câu hỏi 3: Lõi máy biến áp ngâm trong dầu có thể được trang bị thêm hoặc nâng cấp để giảm tổn thất không?

Trong hầu hết các trường hợp, việc thay thế lõi hiện tại không thực tế về mặt kinh tế do cần phải thiết kế lại rộng rãi các khe hở cuộn dây, kích thước thùng chứa và đường dẫn làm mát. Tuy nhiên, các công ty điện lực thường lựa chọn thay thế lõi trong quá trình tân trang lớn hoặc khi nâng cấp lên tiêu chuẩn hiệu suất cao hơn. Đối với các hệ thống lắp đặt mới, việc chọn lõi có đặc tính tổn hao thấp hơn—chẳng hạn như loại Hi-B hoặc loại vô định hình—từ nhà cung cấp có uy tín như Công ty TNHH Công nghệ Điện Giang Tô Jingtianxia là chiến lược hiệu quả nhất.

Câu hỏi 4: Tổn hao lõi đóng vai trò gì trong tổng chi phí sở hữu máy biến áp?

Tổn thất lõi góp phần trực tiếp vào tổn thất không tải của máy biến áp, xảy ra 24/7 trong suốt thời gian vận hành của thiết bị. Trong thời gian sử dụng điển hình là 25–30 năm, chi phí năng lượng tích lũy do tổn thất lõi có thể ngang bằng hoặc thậm chí vượt quá giá mua ban đầu của máy biến áp. Vì vậy, đầu tư vào một lĩnh vực có hiệu quả cao hơn lõi máy biến áp ngâm trong dầu —ngay cả với mức phí trả trước vừa phải—thường mang lại lợi tức đầu tư dương trong vòng 3–5 năm, sau đó là tiết kiệm bền vững trong nhiều thập kỷ.

Câu 5: Độ dày của thép silicon ảnh hưởng như thế nào đến tổn thất lõi trong máy biến áp ngâm dầu?

Các lớp thép mỏng hơn, chẳng hạn như 0,23mm so với 0,30mm, làm giảm thành phần tổn thất dòng điện xoáy vì chiều dài đường dẫn dòng điện tuần hoàn được rút ngắn và điện trở giữa các lớp mỏng cao hơn. Tuy nhiên, thép mỏng hơn cũng làm tăng độ phức tạp và chi phí sản xuất. Độ dày tối ưu phụ thuộc vào mức tổn thất mục tiêu và tần số định mức của máy biến áp. Đối với các ứng dụng 50/60Hz tiêu chuẩn, 0,27mm mang lại sự cân bằng, trong khi 0,23mm được ưu tiên cho các thiết kế có hiệu suất cực cao.

Tóm lại, tổn thất cốt lõi trong một lõi máy biến áp ngâm trong dầu là một hiện tượng nhiều mặt bị chi phối bởi các đặc tính vật liệu, thiết kế hình học và độ chính xác trong sản xuất. Với sự ra đời của thép định hướng hạt tiên tiến và hợp kim vô định hình, cùng với công nghệ sản xuất tiên tiến, ngành công nghiệp này đang dần vượt qua ranh giới của những gì có thể đạt được. Các nhà sản xuất thích Jiangsu Jingtianxia Electric Technology Co., Ltd. đứng đầu trong quá trình phát triển này, cung cấp danh mục toàn diện từ lõi thép silicon thông thường đến các giải pháp vô định hình thế hệ tiếp theo. Bằng cách tận dụng chuyên môn kỹ thuật sâu rộng, hệ thống sản xuất thông minh và cam kết vững chắc về chất lượng, họ trao quyền cho ngành điện toàn cầu xây dựng cơ sở hạ tầng năng lượng hiệu quả, đáng tin cậy và bền vững hơn. Đối với những người đang tìm cách tối ưu hóa hiệu suất máy biến áp, hiểu rõ tổn thất lõi—và lựa chọn đối tác cốt lõi phù hợp—là một bước không thể thiếu để hướng tới vận hành xuất sắc lâu dài.
